多缸发动机曲柄轴精密三维结构设计

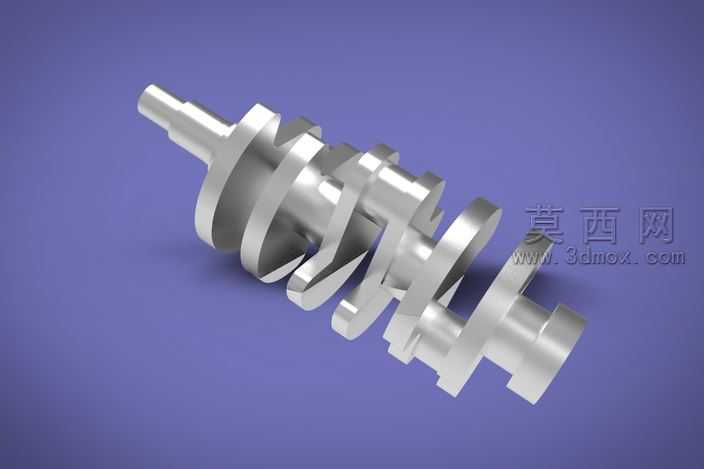

本曲柄轴三维模型采用Pro/Engineer Wildfire软件完成全参数化建模，建模过程严格遵循内燃机曲柄连杆机构的设计规范，从主轴颈、连杆轴颈的基准定位开始，依次完成曲柄臂、平衡重、轴端连接结构的特征构建，所有回转面均采用旋转特征生成，保证轴类零件的同轴度公差符合设计要求，曲柄臂与轴颈的过渡圆角处采用平滑倒圆处理，还原实际加工中的应力释放结构，避免应力集中导致的零件失效问题。模型材质采用高强度合金结构钢的渲染设定，通过金属材质的粗糙度、反射率参数调节，还原锻钢曲轴的金属质感，渲染场景采用渐变紫蓝色背景搭配定向打光，清晰凸显曲柄轴各段轴颈的圆柱面轮廓、曲柄臂的曲面形态以及平衡重的配重结构，多角度展示零件的空间结构关系。模型完整还原了多缸曲轴的错拐角度设计，各连杆轴颈按照发动机点火间隔角完成周向定位，平衡重块的外形与位置完全匹配曲柄连杆机构的动平衡设计要求，主轴颈的轴向定位台阶、轴端的动力输出连接结构均按照实际零件尺寸比例构建，无结构缺失或简化过度的问题。设计过程中优先保证零件的装配兼容性，各轴颈的直径参数、轴向长度参数均预留了公差配合的设计余量，可直接用于后续的虚拟装配、运动仿真以及工程图导出工作，模型的特征树结构清晰，参数可编辑性强，能够根据不同缸数、不同排量的发动机设计需求快速调整轴颈尺寸、曲柄半径、错拐角度等核心参数，大幅提升动力传动类零件的设计迭代效率，适用于内燃机动力系统的教学演示、产品结构验证以及机械设计相关的方案展示场景。
