TQ310立式工业过滤设备结构设计

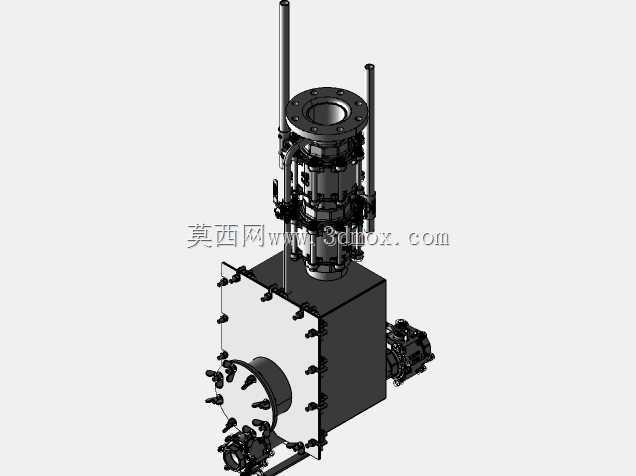

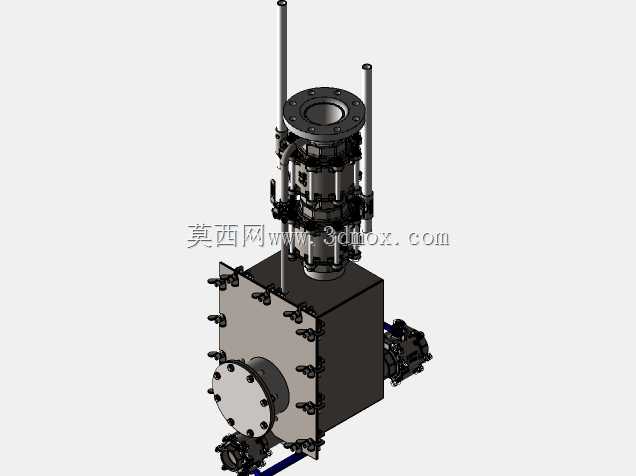

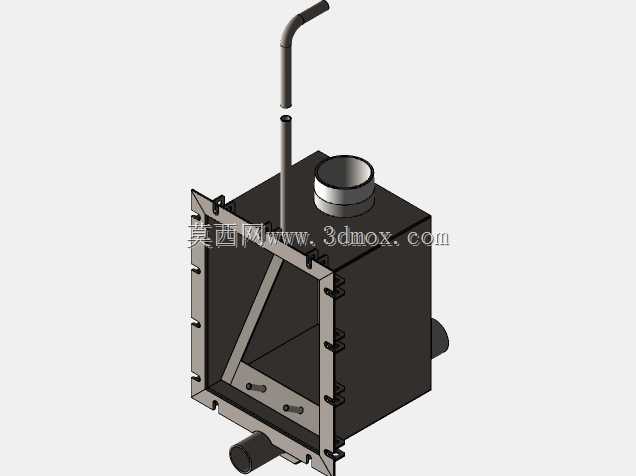

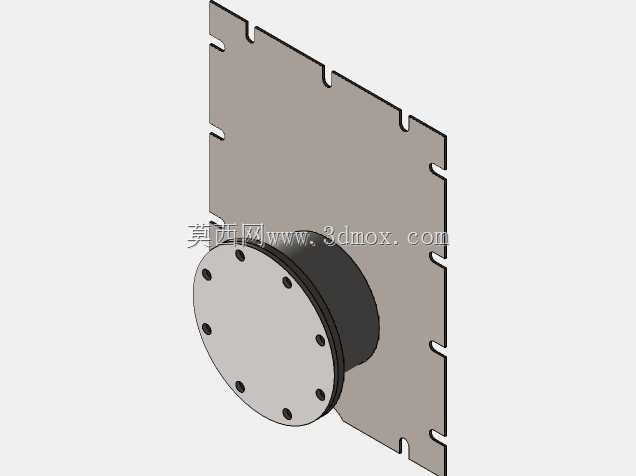

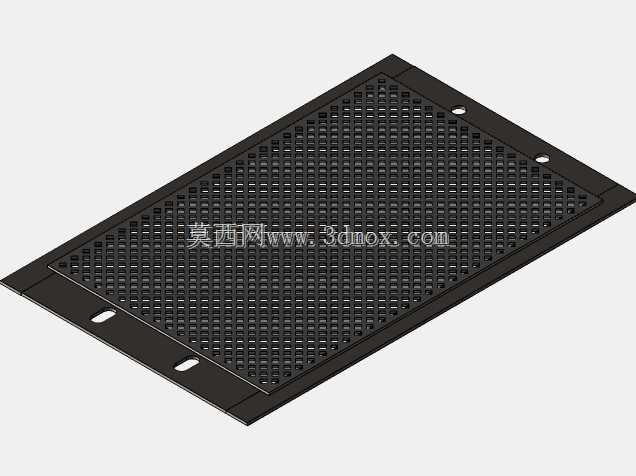

　　这款立式过滤设备主要面向流体物料处理场景，在农牧营养液制备、工业循环水处理、化工料液净化等工况中承担固液分离的核心作用，可拦截料液中粒径不匹配的固体颗粒杂质，保障下游管路、泵阀及反应单元不会因异物卡滞出现磨损或堵塞问题。从结构布局来看，设备采用下罐体上立柱的分层设计，下部方形承压罐体作为滤料容纳与杂质沉降的核心腔室，侧面设置快开式检修端盖，端盖周边采用均匀分布的螺栓紧固件实现密封压紧，日常维护更换滤材、清理沉降杂质时无需拆解整体管路，仅需拆卸端盖即可完成操作，大幅缩短运维停机时长。上部立式柱体结构为过滤后清液的流出通道，顶部设置标准法兰接口，可直接与现场工艺管路对接，三根沿周向均匀分布的长导向杆既承担上部结构的支撑限位作用，

　　也可作为滤组组件提拉更换时的导向轨道，避免拆装过程中滤件磕碰卡滞。侧面配套的流体控制组件集成了管路切换与压差反馈接口，可根据进出口压差变化判断滤材堵塞程度，及时触发反冲洗或滤材更换操作。设计过程中充分考虑了现场安装的边界限制，下部方形罐体的地脚预留了螺栓固定孔位，可直接固定在车间钢制操作平台或混凝土基础上，整体重心集中在下部罐体区域，即使上部管路存在流体脉动也不会出现整机晃动问题。设备的密封面均采用平面加密封垫的压紧结构，适配常规三元乙丙或丁腈橡胶密封件，可兼容大多数水性料液、弱腐蚀性工业流体的输送过滤需求，管路接口的通径匹配常规工业管道规格，无需额外制作变径接头即可完成现场配管。上部柱体与下部罐体的连接采用法兰螺栓紧固，连接面的密封槽做了下沉式设计，可避免密封垫受压移位导致的泄漏问题，侧面的侧出接口可根据现场管路走向调整安装方向，适配不同布局的车间管线排布。
