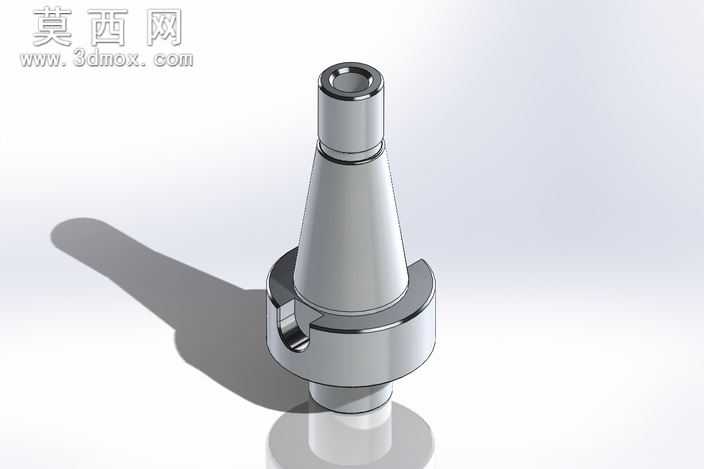

ISO40标准机锥度刀柄结构三维建模

本模型为ISO40标准规格的机锥度刀柄，建模过程严格遵循机械加工行业通用的锥度连接标准，以回转体特征为核心构建整体结构。建模初期先通过草图绘制刀柄的轴向截面轮廓，精准标定锥段的锥度参数、各段轴径尺寸与轴向长度，确保锥面配合精度符合ISO40刀柄的通用公差要求，再通过旋转凸台特征生成主体回转基体，保证整体结构的同轴度基准统一。后续针对刀柄的法兰定位结构、拉钉连接端、键槽传动位等非回转特征，通过拉伸切除、倒角、圆角等特征操作逐步细化，其中法兰两侧的传动卡槽严格匹配机床主轴的传动键尺寸，保证扭矩传递的结构可靠性，拉钉安装位的内孔与端面做了精准的同轴约束，模拟实际刀柄与主轴拉爪的配合关系。材质渲染阶段采用金属合金钢材质，调整材质的反射率、粗糙度参数还原高速钢刀柄的金属质感，添加环境光影与地面投影效果，清晰呈现锥面的光滑过渡、法兰端面的平整质感以及各棱边的倒角细节，让模型的视觉呈现贴近真实工业产品的外观效果。结构设计上完整还原了机锥度刀柄的核心功能结构：上部锥段用于与机床主轴锥孔实现定心配合，依靠锥面的紧密贴合实现高精度定位与扭矩传递，中部法兰盘用于主轴端面的轴向定位，同时集成传动卡槽传递主轴旋转扭矩，下部的刀具安装位预留了标准的刀具装夹接口，可适配对应的铣刀、钻头等切削刀具，整体结构无冗余特征，所有尺寸均参考通用机床附件的标准参数设定，可用于机床结构教学、工装设计参考、加工工艺模拟等场景，建模过程中对各配合面的尺寸做了参数化关联，可通过修改参数快速适配其他规格的锥度刀柄设计，具备一定的参数化复用价值。
