工业传动用花键齿轮结构设计

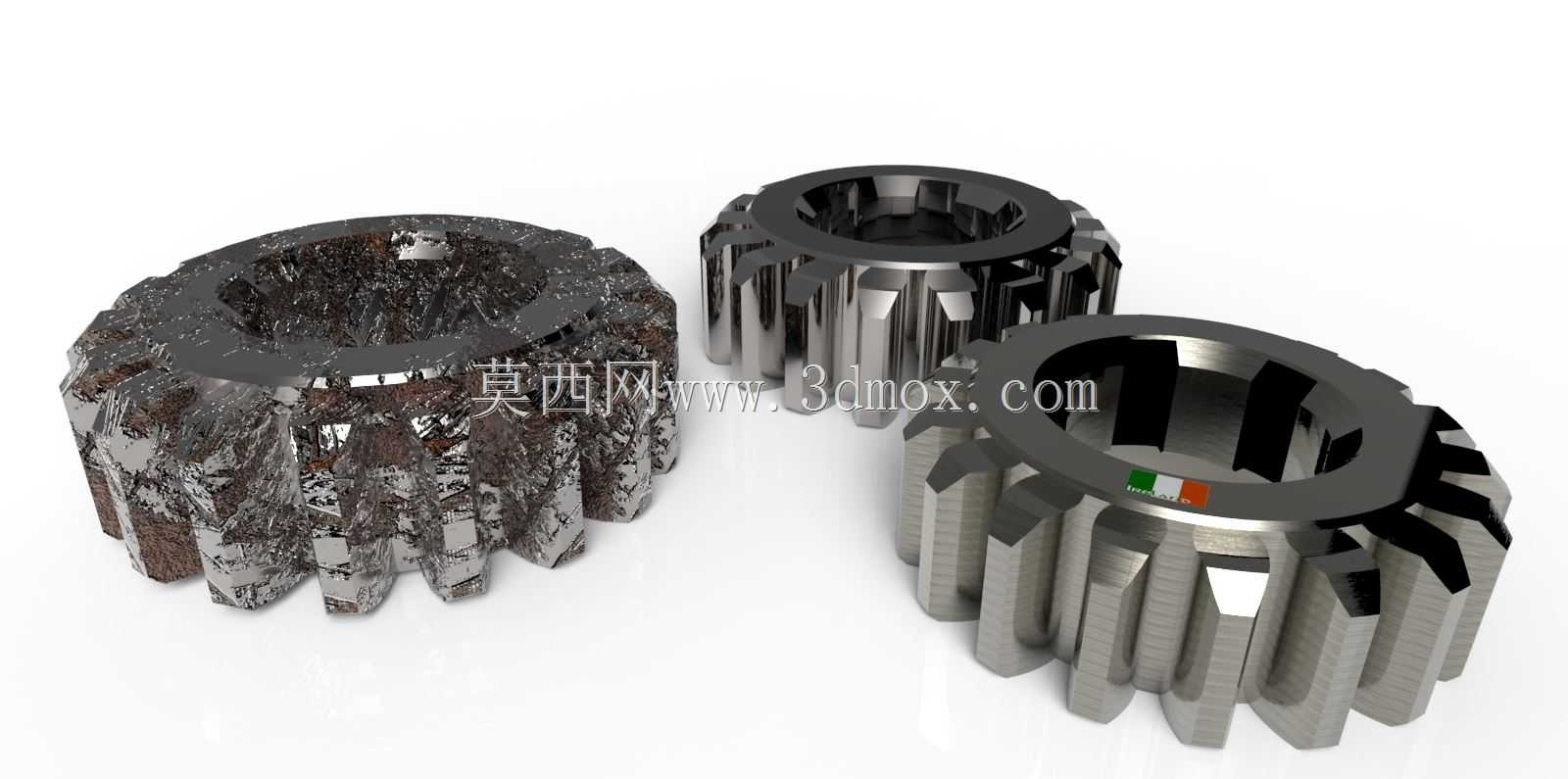

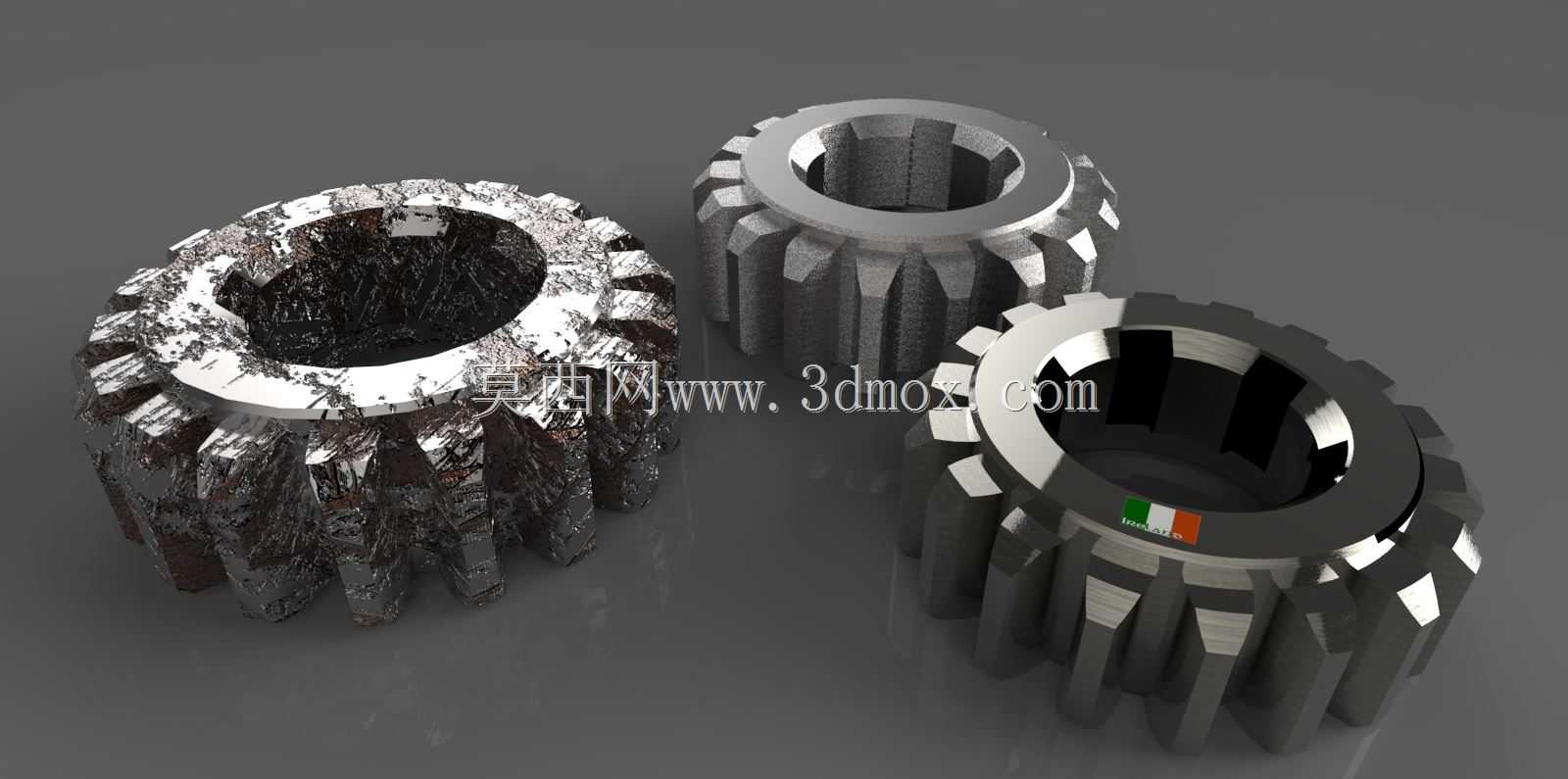

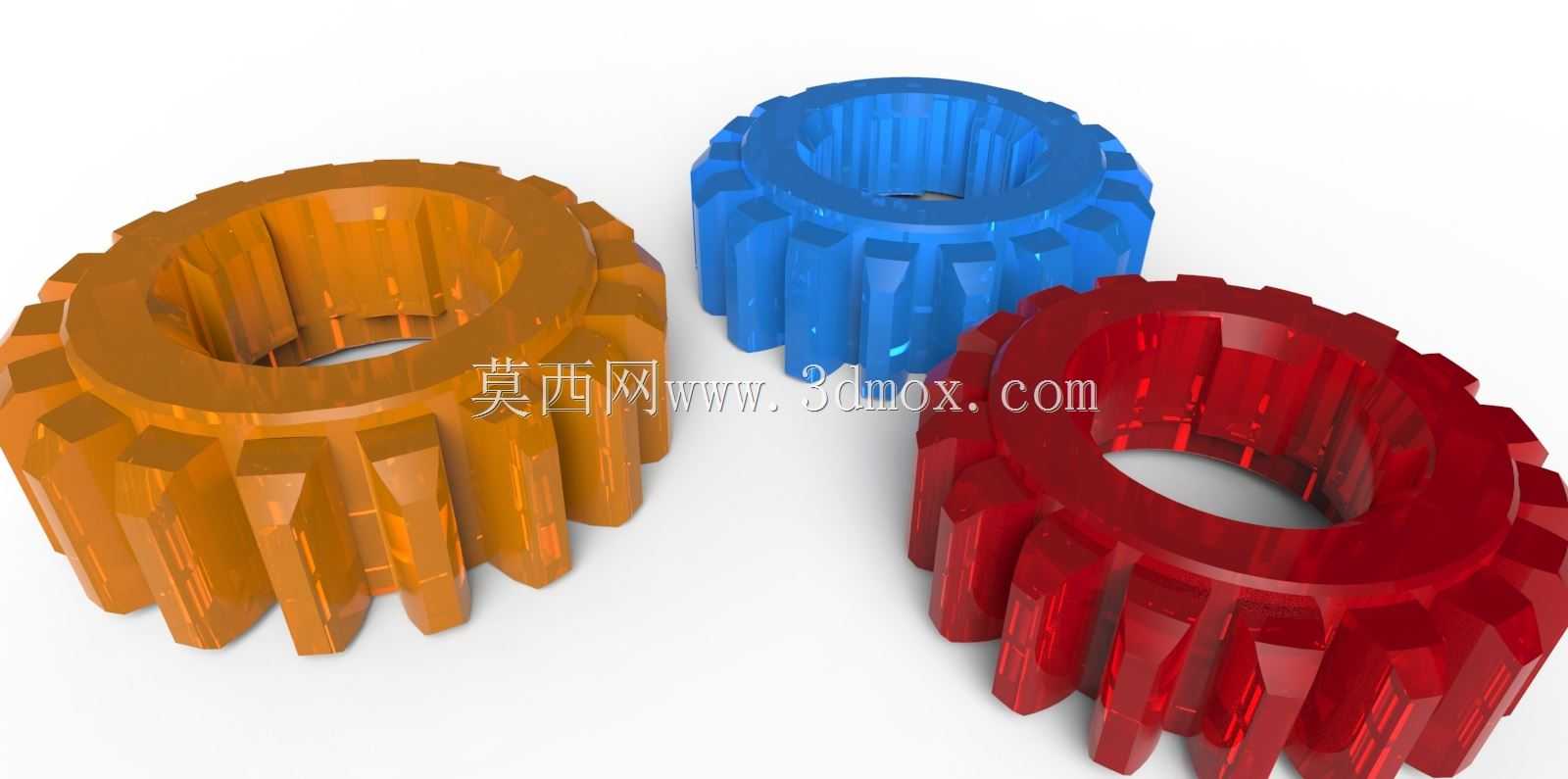

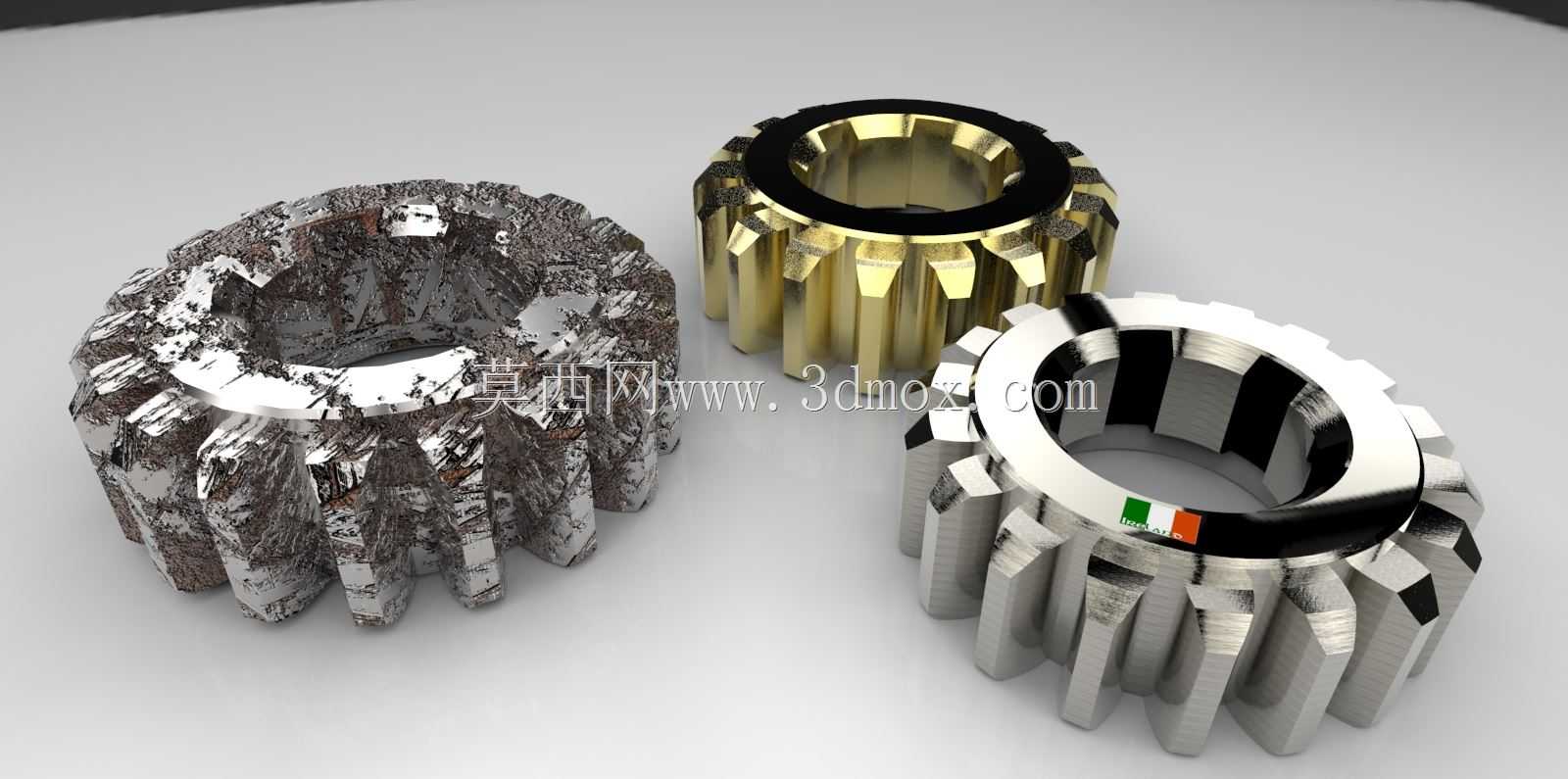

　　这类带内花键的直齿圆柱齿轮，主要应用在中小功率的平行轴传动场景中，常见于小型机床进给箱、农用机械变速单元、轻工设备的动力传递链路里，区别于普通平键连接的齿轮，内花键结构的齿轮在安装时可以和花键轴实现多齿同时啮合，承载能力比同尺寸平键连接高30%以上，同时具备更好的轴上对中性，适合转速波动较大、存在正反转切换的传动工况。从结构设计来看，该齿轮采用等模数直齿齿形，齿顶做了小倒角处理，避免装配过程中齿部磕碰产生毛刺，也能减少啮合初始阶段的冲击；内孔采用矩形花键结构，键齿侧面为主要承载面，定心精度靠花键大径配合保证，相比渐开线花键加工难度更低，适合普通滚齿、插齿设备批量加工。外形尺寸上，齿轮的齿顶圆、齿宽、

　　内花键参数都遵循常规传动件的安装边界设计，齿宽控制在合理范围，既保证足够的齿面接触强度，也避免齿宽过大导致的载荷沿齿向分布不均问题；轮毂部分的厚度匹配花键的受力需求，不会因为轮毂过薄导致花键齿根部应力集中断裂，也不会因为轮毂过厚增加不必要的转动惯量。实际应用中，这类齿轮通常成组使用，和对应参数的外花键轴配合，装配时不需要额外的键槽加工工序，轴上零件的轴向定位可以通过轴用挡圈或者轴肩实现，拆装维护比平键连接更便捷，尤其是在需要频繁调整齿轮轴向位置的变速机构中，花键结构的优势更为明显。齿部的精度等级可以根据使用场景调整，用于普通动力传递的场景可以选用中等精度等级，用于进给传动等对传动精度有要求的场景，可以通过磨齿工序提升齿形齿向精度，

　　降低传动噪音和回程误差。表面处理方面，根据使用环境的不同，可以选择调质、表面淬火等热处理方式，提升齿面硬度和芯部韧性，重载工况下还可以对齿根做喷丸强化处理，提升齿轮的疲劳寿命。建模过程中需要注意齿形参数的准确性，花键部分的尺寸公差要和配合轴的公差带匹配，避免出现装配过紧或者间隙过大的问题，同时要预留热处理变形的补偿量，保证加工完成后的零件满足装配要求。
