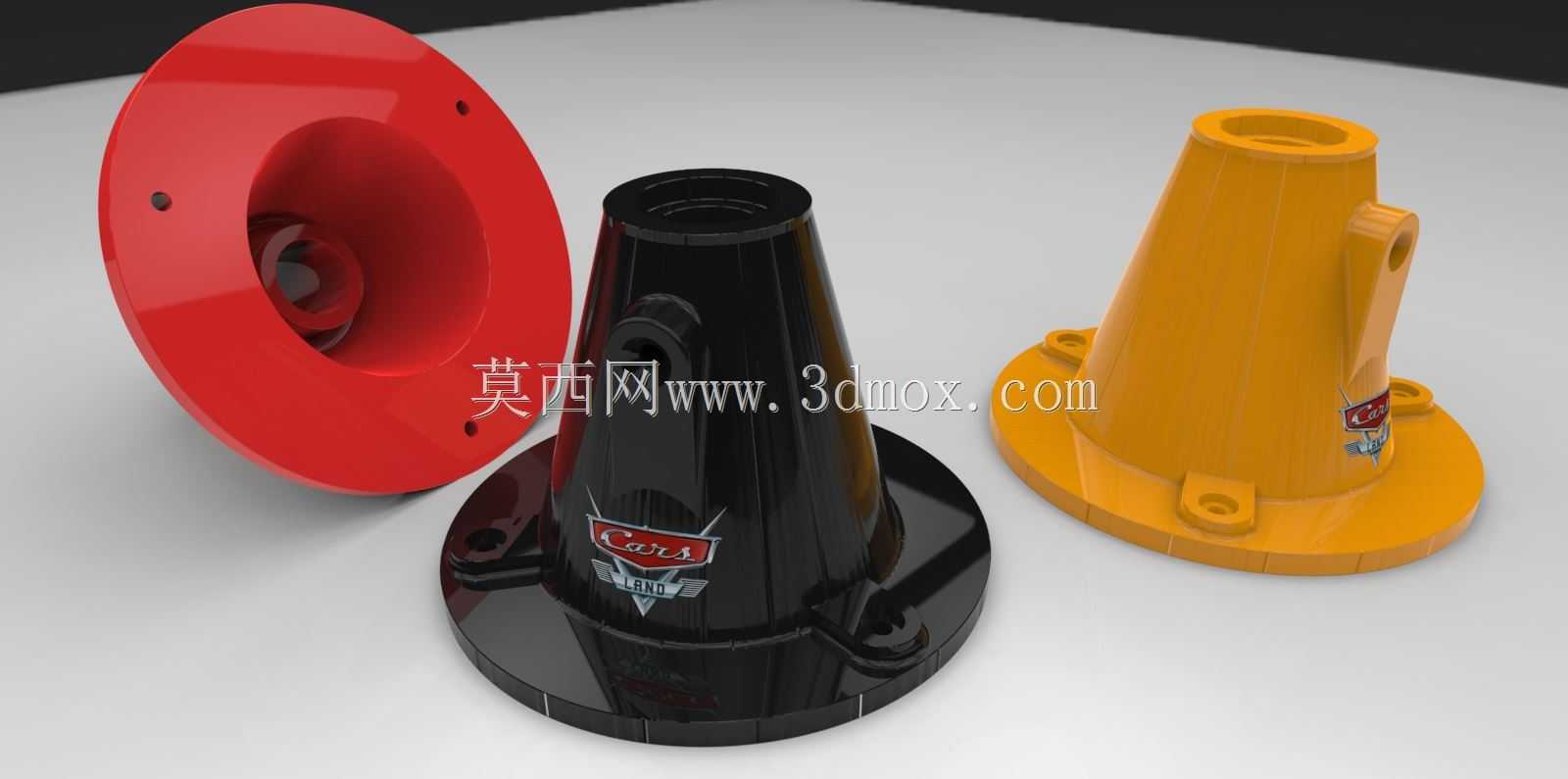

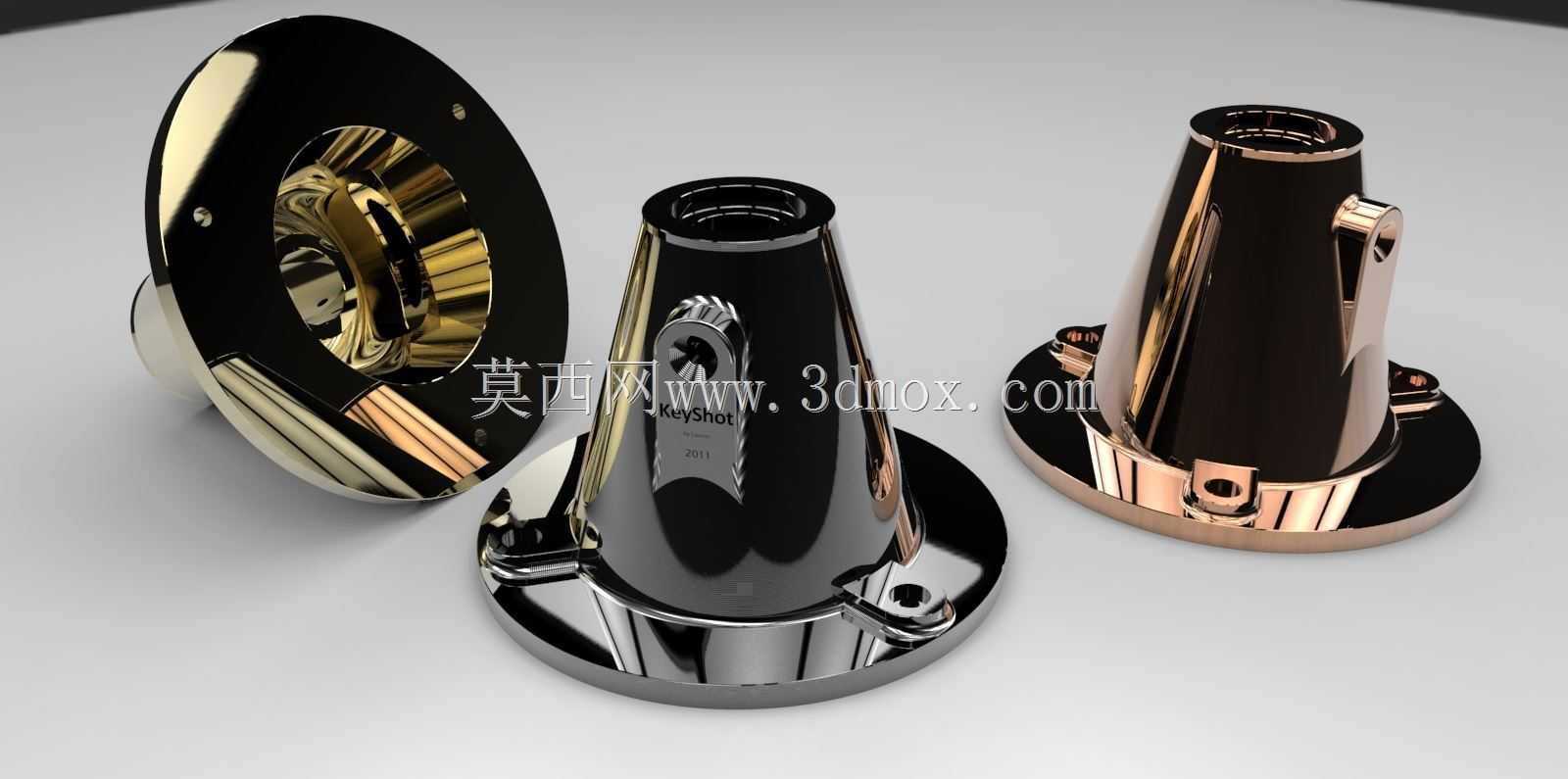

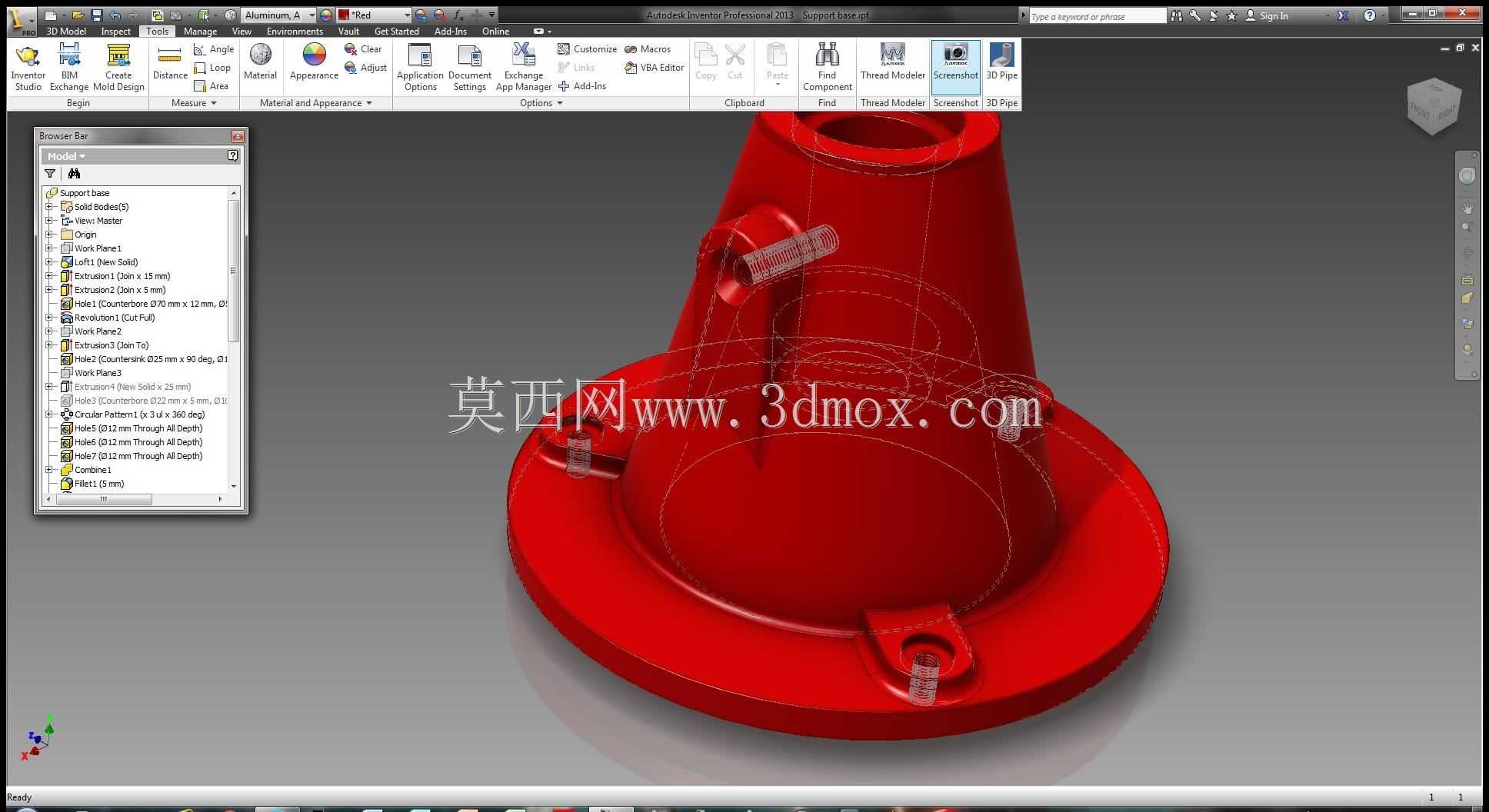

带法兰底座锥面穿线支撑固定座结构

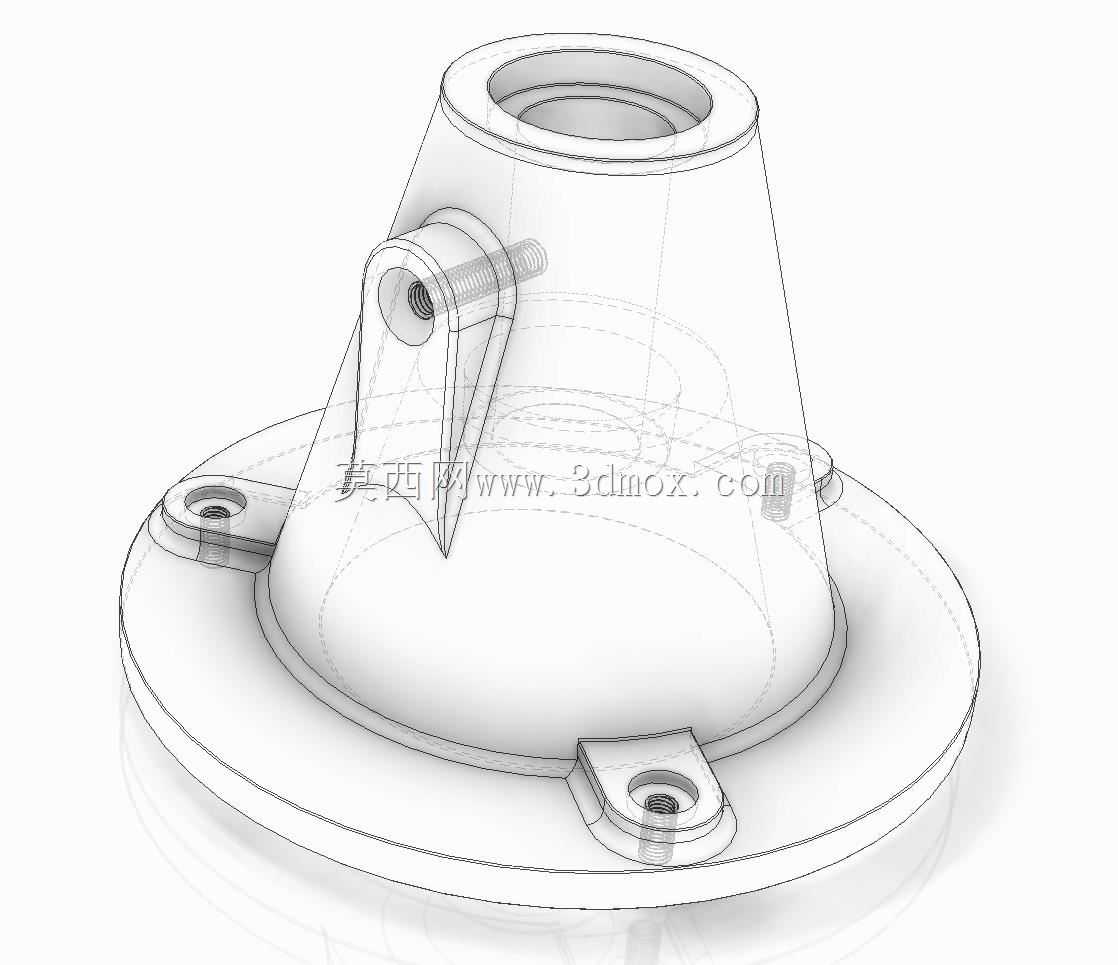

　　该支撑固定构件主要应用于需要线缆穿设同时提供结构支撑的设备安装场景，常见于小型机电设备、照明装置、精密仪器的走线支撑部位，可同时承担线缆防护、部件定位、外部载荷传递的多重作用。构件采用带安装孔的圆形法兰作为安装基准面，法兰边缘均匀布置沉头安装孔，可通过标准紧固件直接固定在设备壳体或安装平面上，安装时无需额外加工适配结构，沉孔设计可保证紧固件安装后端面与法兰面齐平，避免突出结构干涉周边部件布置。主体采用上窄下宽的锥面壳体结构，这种锥面形态一方面可以提升整体结构的抗弯折性能，在承受侧向载荷时可通过锥面均匀分散应力，避免直筒结构常见的根部应力集中问题；另一方面锥面内壁可对穿入的线缆形成自然导向，线缆从底部法兰中心孔穿入后，

　　可顺着锥面内壁顺滑延伸至顶部出线口，减少线缆弯折角度，降低线缆长期使用过程中因过度弯折导致的线芯断裂风险。构件侧面设置有侧向卡扣凸台结构，可用于配套卡接外部装饰罩或防护盖板，无需额外设置卡扣安装位，集成化的结构设计可减少装配工序，提升整体装配效率。顶部出线口采用内螺纹结构，可直接旋接标准规格的线缆接头或防护软管，实现出线部位的密封防护，适配不同防护等级的使用需求。从安装边界来看，法兰底座的外径尺寸适配常规小尺寸安装点位，锥面主体的高度可满足多数浅腔安装场景的支撑需求，整体外形无尖锐棱角，表面采用高光金属处理工艺，既可以满足外露安装场景的外观要求，也可提升构件表面的抗锈蚀、抗磨损能力。

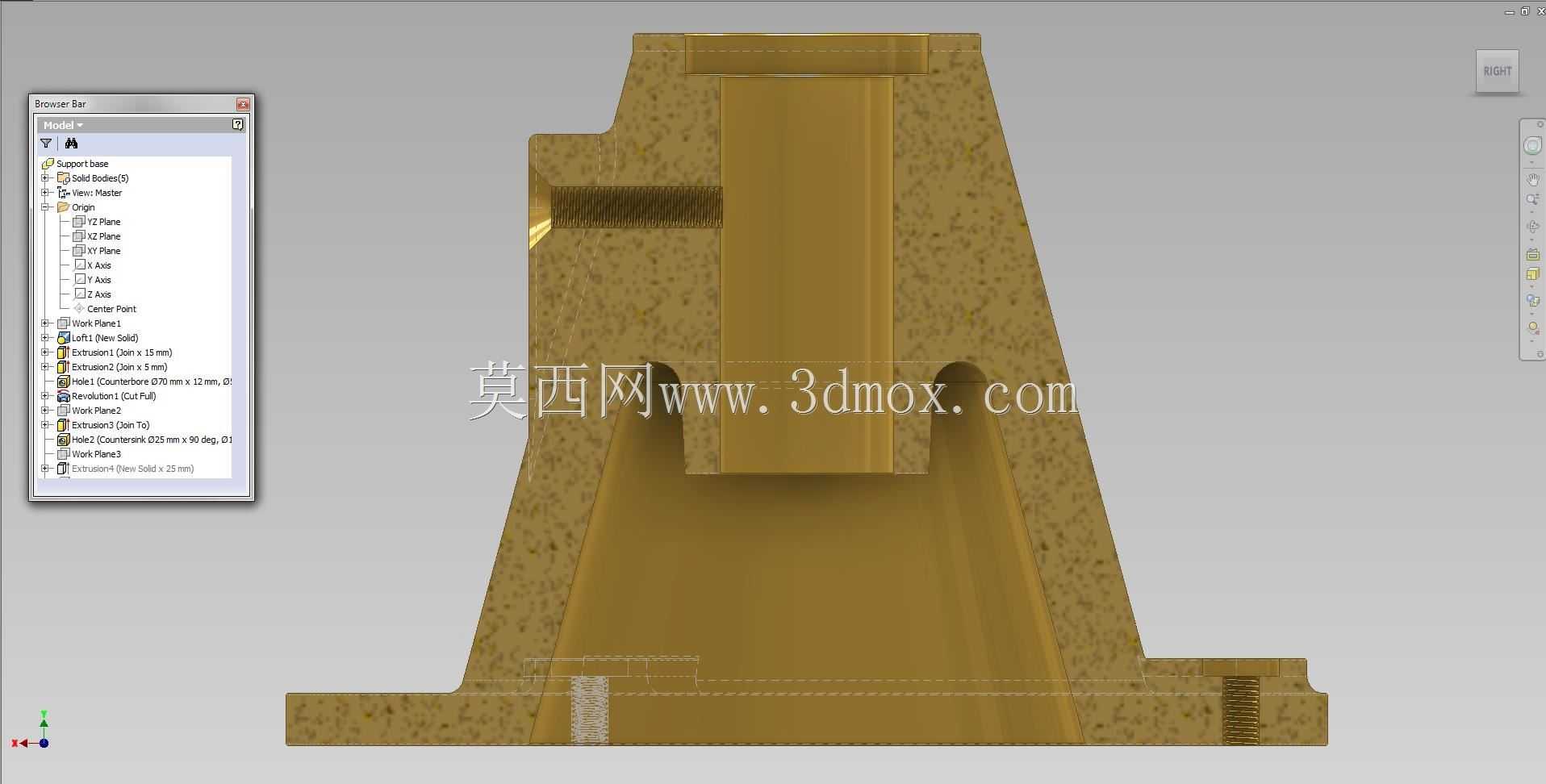

　　设计过程中针对法兰与锥面的连接部位做了圆弧过渡处理，可避免该部位在冲压或压铸成型时出现应力裂纹，同时提升整体结构的抗冲击性能，在承受意外侧向碰撞时不易出现断裂变形。构件内部为中空贯通结构，中空腔体的直径可满足常规多芯控制线缆或小规格动力线缆的穿设需求，腔体内部无多余凸起结构，可避免穿线时刮伤线缆外绝缘层。
