工业设备用快装式定位锁紧钩结构

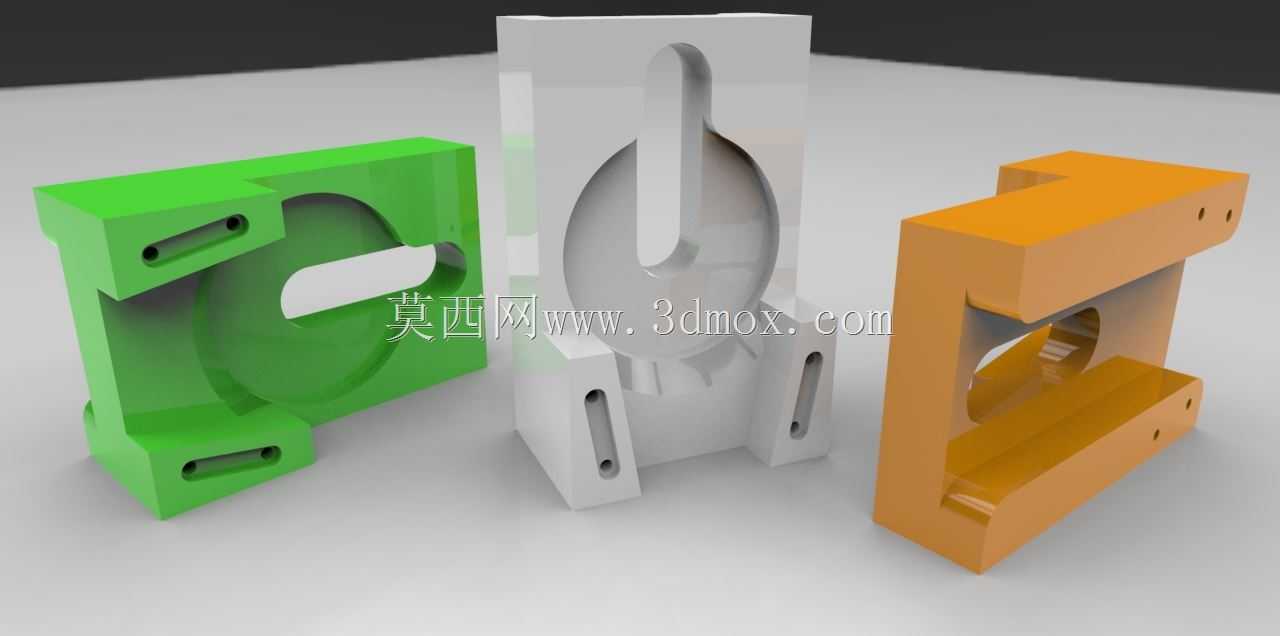

　　这类定位锁紧构件多用于自动化产线快换工装、治具工位的快速定位场景，在需要频繁切换工装夹具的装配工位、检测工位上，能替代传统螺栓锁紧的繁琐操作，大幅缩短工装换型的停机等待时间。从结构设计来看，三款不同配色的构件对应不同安装场景的适配版本，主体采用对称式的C型开口基座结构，中间预留的长圆形导向槽可适配一定范围内的位置偏差，安装时无需严格对准销孔，降低了装配对位的精度要求，现场调试容错率更高。基座两侧的腰型安装孔为安装位置调整预留了足够余量，可根据实际安装面的孔位偏差做横向或纵向的位置微调，不需要额外加工过渡安装板，能直接固定在标准铝型材框架或者钢制工装台面上。中间的钩状锁紧工作面做了圆弧过渡处理，锁紧接触时不会出现应力集中的锐角磕碰，

　　反复锁紧解锁的过程中不会刮伤配套的定位销轴表面，长期使用也不会因为接触面磨损出现锁紧间隙。设计时将锁紧受力面设置在构件的中心对称线上，锁紧状态下受力均匀分布在两侧的安装支脚，不会出现单侧受力导致的基座翘起、偏斜问题，能承受一定的侧向冲击力，在有振动的设备工位上也能保持稳定的锁紧状态，不会因为设备运行振动出现松脱。从安装边界来看，这类构件的整体高度控制在常规工装板的安装避让范围内，基座底部做了平面铣平处理，和安装面贴合时没有悬空间隙，不需要额外加装调整垫片就能保证安装垂直度。导向槽的开口宽度适配行业通用的标准定位销直径，不需要单独定制配套销轴，可直接和现有产线的快换销钉配套使用，降低备件替换成本。不同配色的版本分别对应不同的锁紧行程，

　　短行程版本适合固定工位的刚性定位，长行程版本适配需要一定预紧量的弹性锁紧场景，设计人员在选型时可根据工位的锁紧力需求、安装空间大小直接选用，不需要再做二次结构修改。这类构件在实际使用中，解锁操作仅需扳动配套的驱动件即可完成，不需要额外使用扳手等工具，一线操作人员单手就能完成工装的解锁与锁紧动作，在小批量多品种的柔性生产线上适配性极强，能有效提升产线的换型效率，减少非生产等待时长。
