带键槽锚滑块工业机械传动构件

　　这款带键槽的锚滑块构件，主要应用于各类需要直线往复滑动配合、同时需要周向定位防转的机械传动场景，常见于工装夹具的滑动定位单元、小型自动化设备的行程调节模块、以及专用机床的进给导向辅助机构中，在需要兼顾滑动导向与扭矩传递的装配位置，这类构件能同时承担两个维度的功能，减少额外定位零件的装配需求。从实际使用场景来看，这类滑块通常嵌入对应导轨槽内完成直线滑动动作，侧面的键槽结构并非用于轴类配合，而是用于嵌入平键后与配套的滑动基座形成周向限位，避免滑块在承受侧向载荷时发生偏转，保证滑动过程的姿态稳定，尤其在频繁换向、存在冲击载荷的往复运动工况下，键槽的限位作用能大幅降低滑块与导轨的偏磨概率，延长整套滑动副的使用寿命。设计层面上，

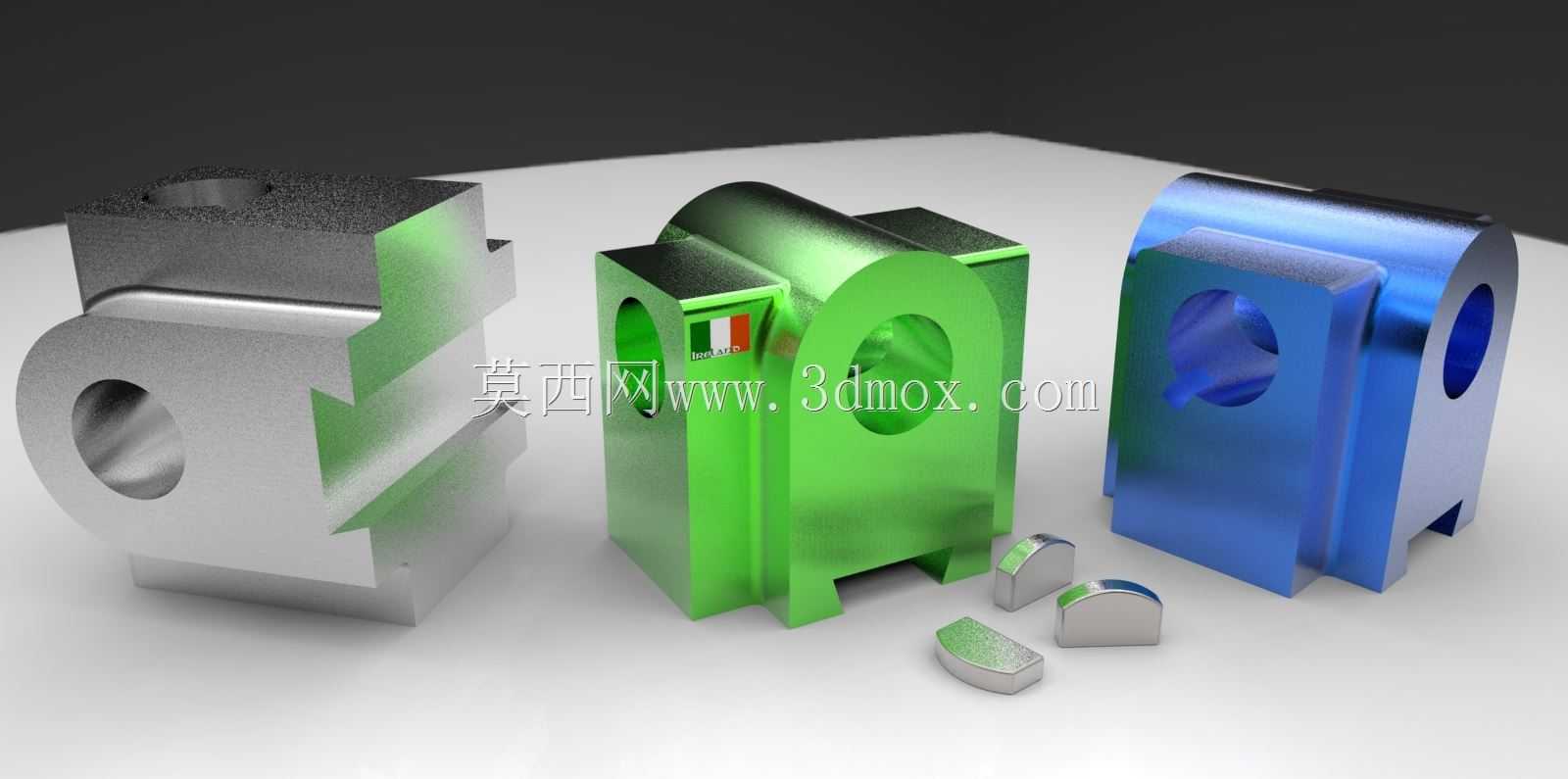

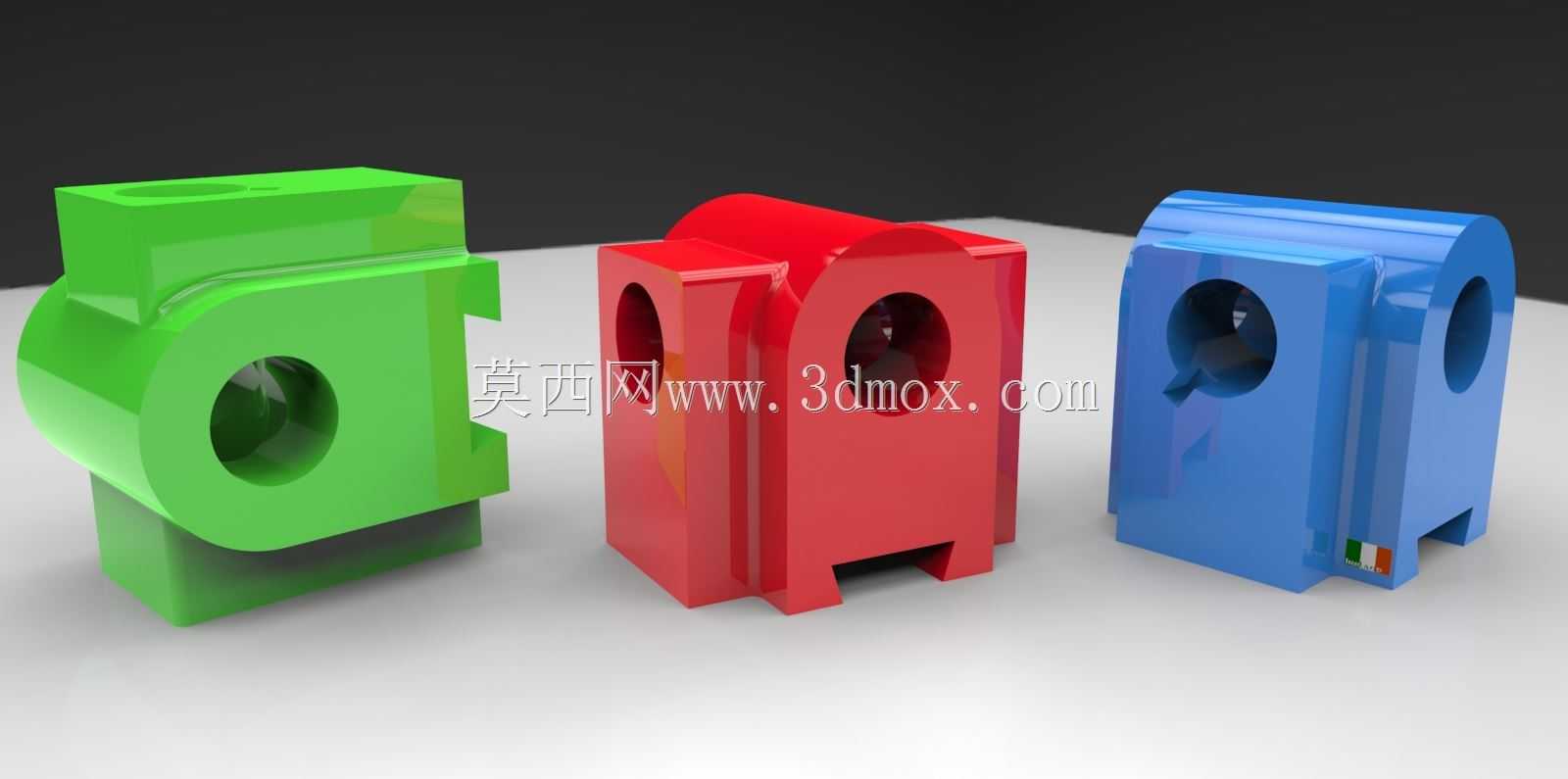

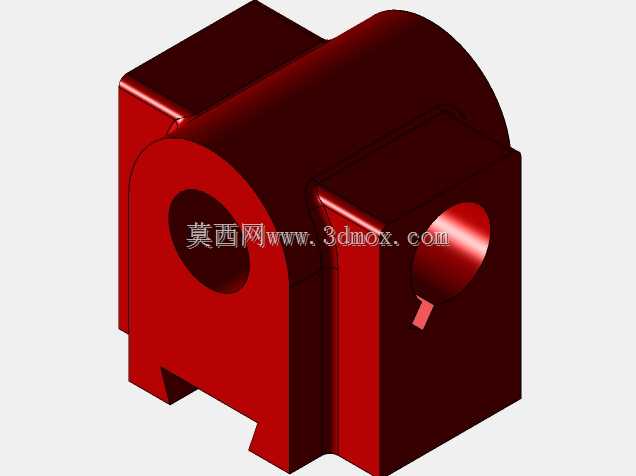

　　这款滑块的主体采用对称式锚型结构，中部的贯通圆孔用于穿装驱动杆或者定位销轴，两侧的凸起滑动面经过等宽设计，与配套导轨的槽宽保持H7/g6的间隙配合精度，既保证滑动过程无卡滞，又能控制侧向窜动间隙在0.02mm以内，满足多数中低速传动场景的精度要求。键槽的开设位置选在滑块侧面的受力中心线上，槽深按照标准平键的配合尺寸设计，键槽的两个侧壁保持平行度公差0.01mm，避免嵌入平键后出现接触应力不均的问题。从安装边界来看，这款滑块的整体外形为方正带圆弧过渡的结构，三个不同配色的方案对应不同的表面处理工艺，金属原色款为45号钢调质处理，适用于重载、有磨损的常规工业场景；绿色阳极氧化款为6061铝合金材质，适用于需要轻量化、

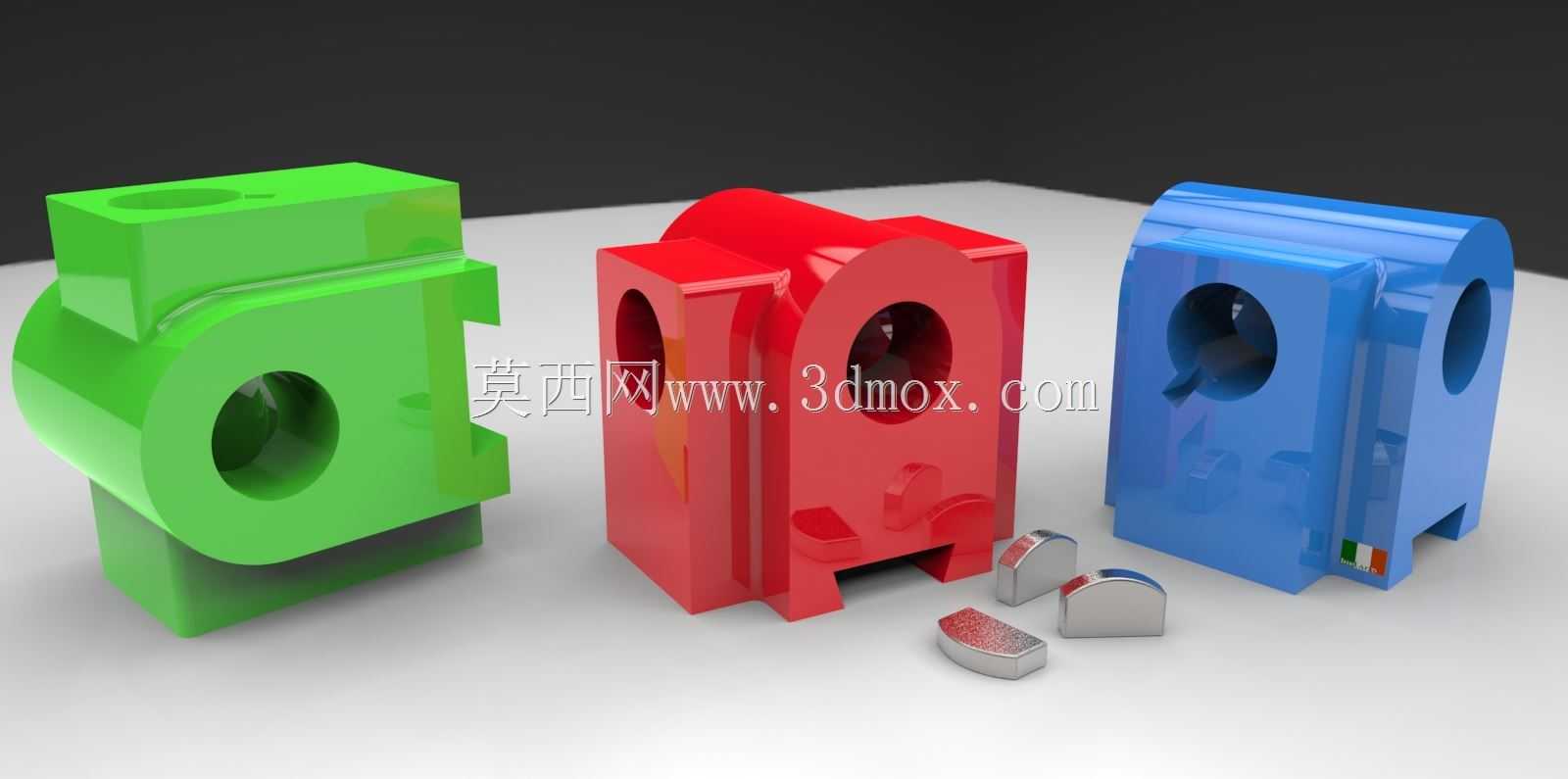

　　无锈蚀要求的自动化设备场景；蓝色镀硬铬款为40Cr材质表面硬化处理，适用于高频往复、磨损强度更高的机床配套场景。滑块底部的两个小半圆垫块为配套的调整垫片，用于安装时调整滑块与导轨底面的间隙，补偿装配时的加工误差，保证滑块滑动面与导轨面的完全贴合。在实际装配过程中，需要先将平键嵌入滑块的键槽内，再将滑块整体推入导轨的对应槽位，穿装中部的连接销轴后，通过端部的锁紧件固定驱动部件，装配完成后需要手动推动滑块全程滑动，确认无卡滞、无异常旷量后再投入使用。这类构件的设计难点在于平衡滑动间隙与结构刚度，若滑动面配合过紧，会导致滑动阻力增大，长时间运行后出现发热抱死的问题；若配合间隙过大，则会在承受载荷时出现姿态偏转，影响传动精度，因此在建模阶段就需要对配合公差、受力变形量进行提前核算，键槽的位置度也需要严格控制，避免装配后平键与基座键槽出现别劲的问题。
