料斗连接用法兰构件结构设计

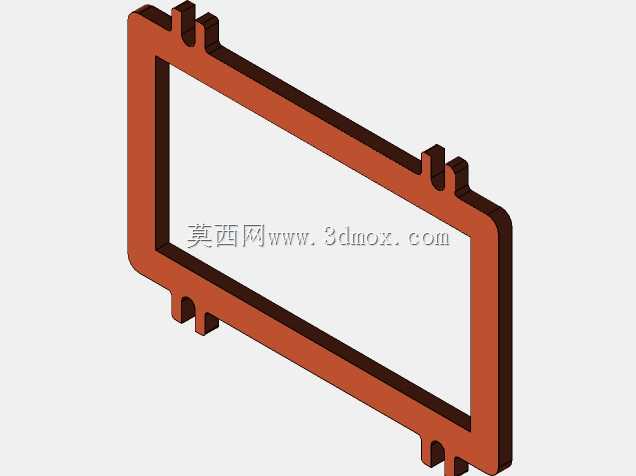

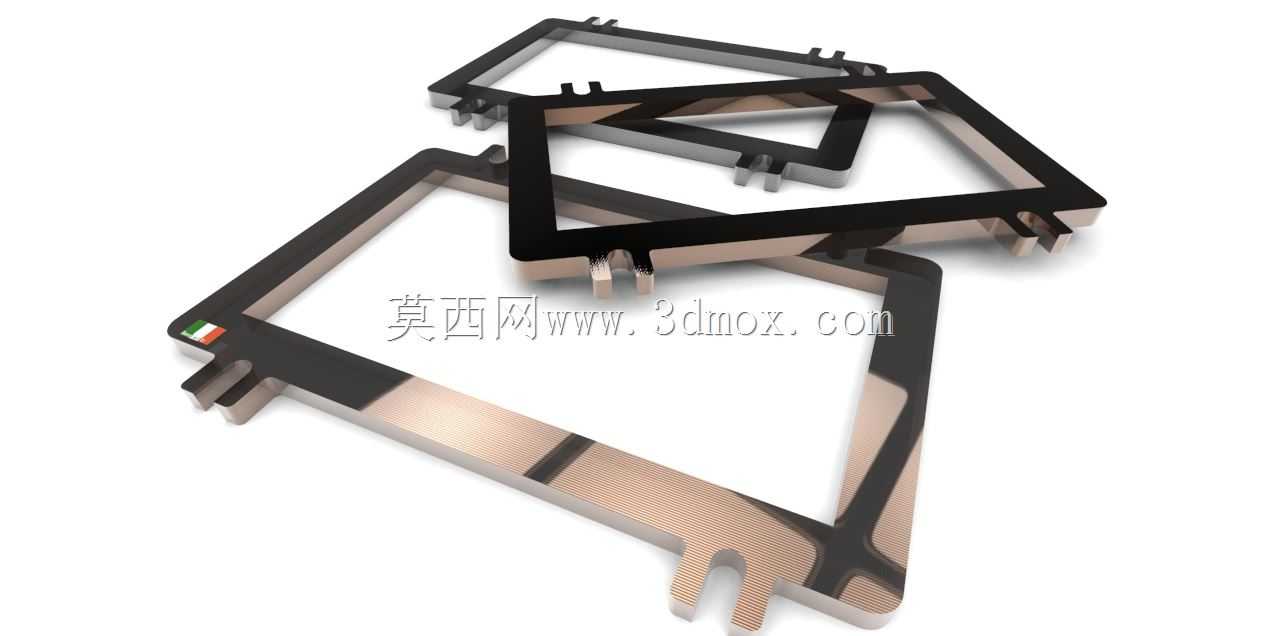

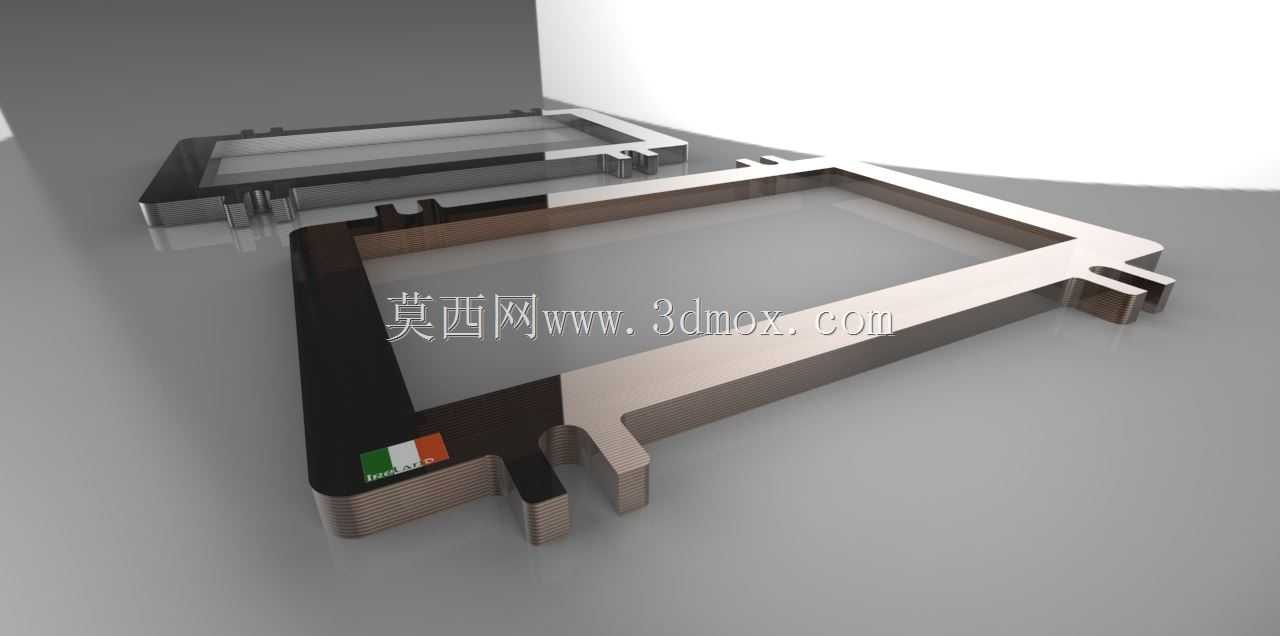

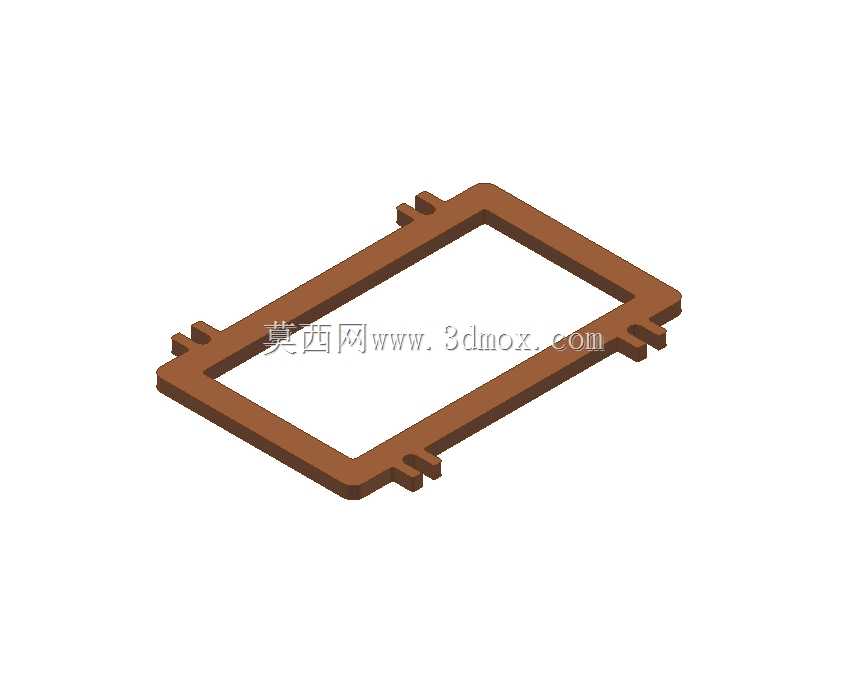

　　这类法兰构件主要应用在散料输送、物料暂存设备的料斗端口衔接位置，常见于粮食加工、建材配料、工业原料输送的生产线中，承担料斗段与下游输送管道、计量设备或者出料控制机构的连接定位作用，是散料处理系统里保障料流衔接顺畅、避免物料撒漏的关键连接部件。从结构设计来看，该构件采用框型钣金层叠结构，区别于传统圆形管道法兰的环形设计，适配矩形截面的料斗端口，整体轮廓为带定位凸耳的矩形框架，边缘的凸耳结构预留了紧固件安装位，安装时可通过螺栓快速与相邻构件完成锁紧，凸耳的位置排布避开了料流通过的内部通径区域，不会对物料下落路径造成遮挡，也能避免长期受物料冲刷导致紧固件磨损松动。设计过程中优先考虑了料斗端口的受力特性，

　　料斗满载时端口会承受物料的垂直压力与侧向挤压力，框架的层叠折弯结构有效提升了构件的截面抗弯模量，不需要额外增加加强筋就能满足端口的刚度要求，减少了焊接工序带来的变形风险，同时钣金成型的工艺更适合批量加工，生产效率远高于铸造成型的同尺寸构件。安装边界方面，构件的内框尺寸完全匹配对应料斗的出料通径，外轮廓尺寸比内框单边延伸出足够的密封面宽度，安装时可在密封面处加装橡胶或者毛毡密封垫，阻断粉尘外溢的通道，两侧凸耳的安装孔位中心距与相邻对接设备的接口孔位完全对应，现场安装时不需要额外扩孔或者调整位置，能直接完成对位装配。构件的侧边做了小幅度的折弯翻边处理，一方面提升了框架整体的抗扭性能，避免运输或者安装过程中出现框架翘曲导致密封失效，

　　另一方面翻边形成的微小导向结构，能在对接安装时快速引导相邻构件对位，降低现场装配的对位难度。从实际使用场景出发，这类框型法兰不需要承受过高的管道内压，主要应对散料的静载荷与设备运行带来的微幅振动，因此结构设计上没有做多余的加厚处理，在满足刚度与连接强度的前提下尽可能控制构件自重，降低料斗端口的整体负载，长期运行过程中也不容易出现连接部位疲劳变形的问题。
