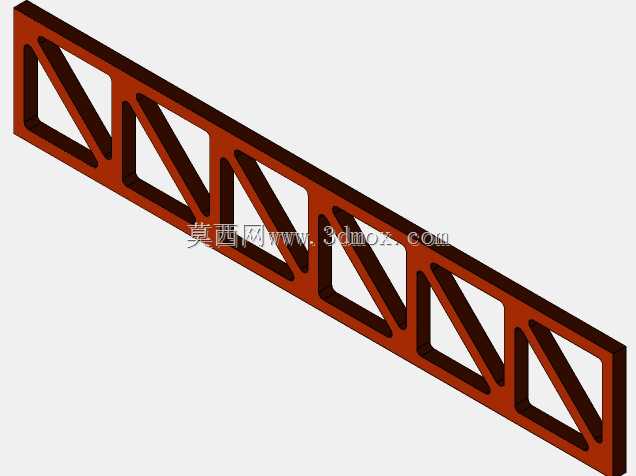

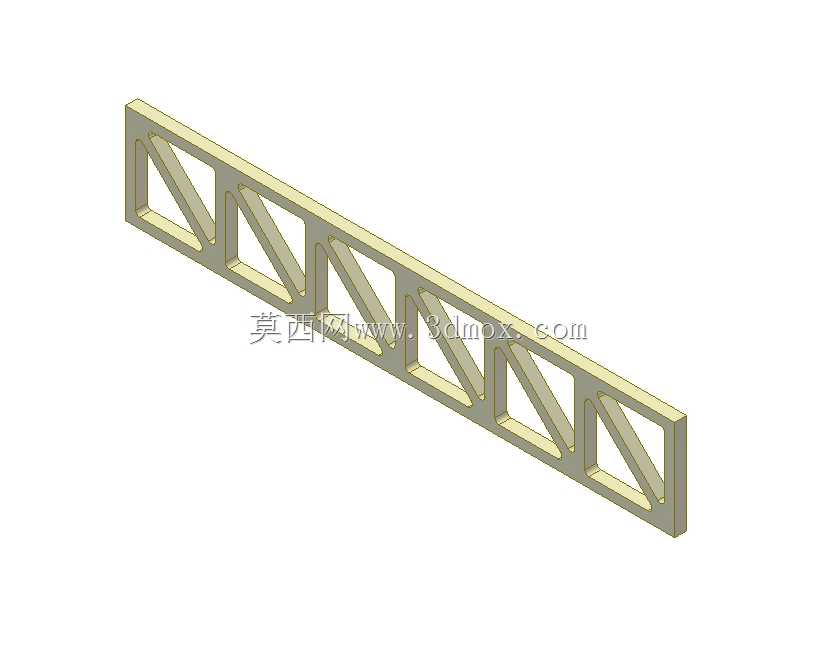

工程用桁架翼缘支撑结构三维建模

　　这类桁架翼缘构件多用于大跨度承重结构的边缘受力部位，常见于工业厂房屋面桁架、桥梁临时承重支架、大型设备检修平台的主梁边缘段，在实际工程中承担传递水平荷载、约束桁架腹杆失稳、提升整体截面抗弯模量的作用，区别于普通实腹式型钢构件，桁架式翼缘在同等用钢量下能获得更大的截面回转半径，大幅降低长细比，适配大跨度无中间支撑的布设场景。从结构设计逻辑来看，该构件采用空腹式三角腹杆排布，相邻腹杆与上下翼缘板形成稳定的三角受力单元，荷载传递路径清晰，竖向荷载作用下腹杆交替承受拉压应力，不会出现局部应力集中导致的构件屈曲，上下翼缘的通长板件主要承担截面弯矩带来的拉压应力，边缘做了等厚度倒角处理，避免焊接组装时出现应力缺口。在安装边界设计上，

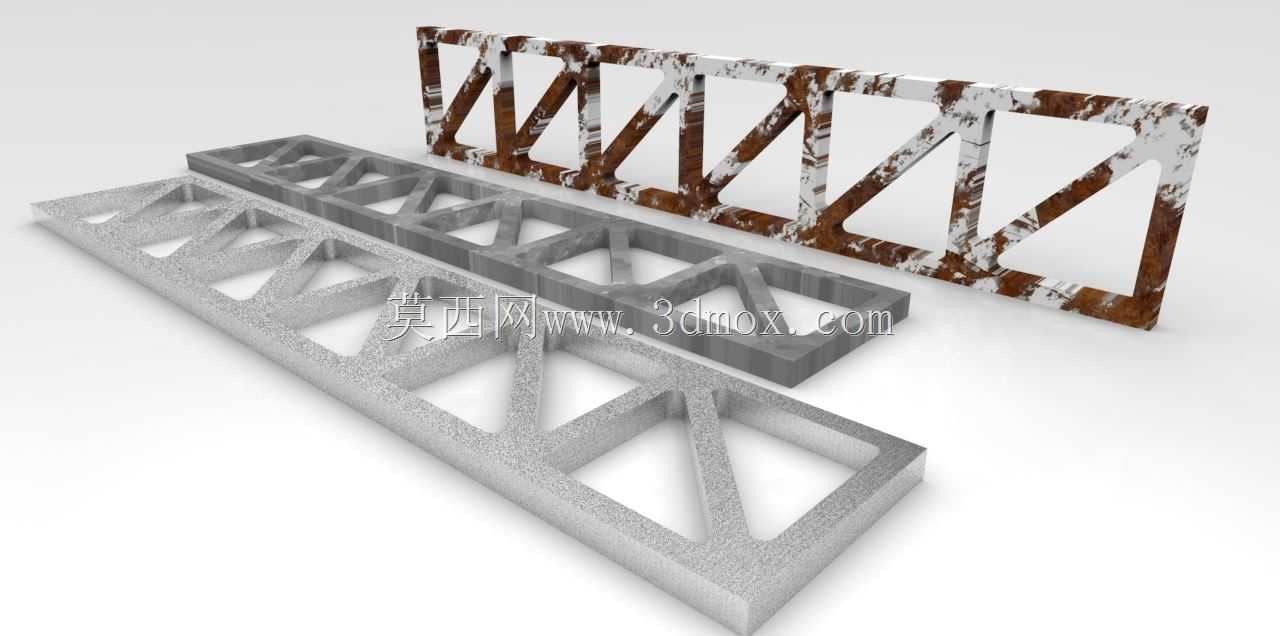

　　构件两端预留了标准栓接孔位，可与同规格桁架段实现快速拼接，孔位公差按照钢结构施工验收规范设置，适配现场高强螺栓穿装作业，无需现场二次扩孔；构件的截面宽度、高度可根据实际跨度荷载调整，本次建模的构件截面高度适配常规6米跨度的轻型屋面桁架，单段长度控制在运输限值以内，避免超长构件运输过程中出现变形。实际应用中，这类桁架翼缘可根据使用环境选择不同表面处理方式，户外高腐蚀环境可采用热浸镀锌处理，普通室内厂房场景可做除锈后防锈漆涂装，构件的腹杆与翼缘连接节点采用角焊缝围焊，焊脚尺寸匹配板厚设置，避免焊穿薄板同时保证连接强度。建模过程中对构件的拼接基准面做了统一约束，所有腹杆的形心线均交汇于翼缘的轴线上，消除了节点偏心带来的附加弯矩，

　　构件的所有棱边均做了工艺倒角，既避免加工搬运过程中割伤作业人员，也能减少涂装时的棱角流挂问题。在设备配套场景中，这类桁架翼缘也可作为大型自动化生产线的顶部吊挂梁使用，用来悬挂管线、机械手行走轨道等附属设施，空腹结构也方便管线直接从腹杆间隙穿过，无需额外设置穿线支架，相比实腹梁能减少现场管线布设的工作量。
