锈质感螺旋输送绞龙转子结构设计

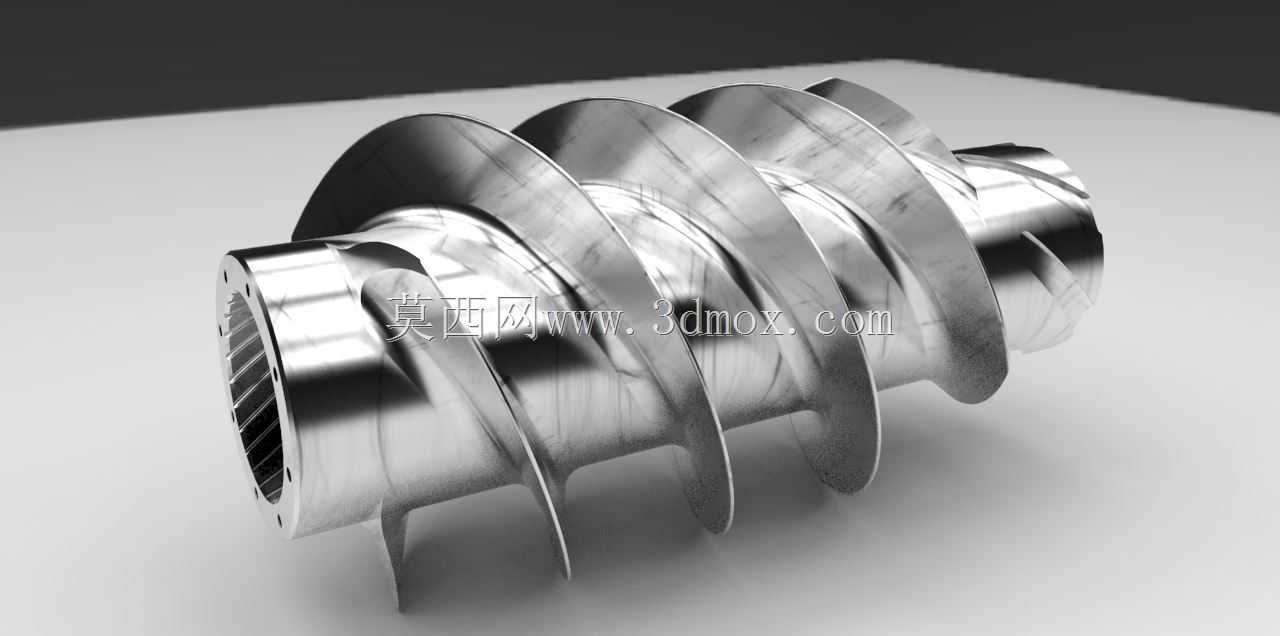

　　这类螺旋绞龙转子是散料输送环节的核心执行构件，在粉体、颗粒状物料的短距离密闭输送场景中应用极广，从粮食仓储的物料转运、建材行业的粉料输送，到环保领域的污泥推送、化工行业的颗粒原料投料，都能见到这类结构的身影。不同于常规等螺距等直径的通用绞龙，该转子采用变径锥段收尾设计，出料端的叶片直径逐步收窄，能在物料推送至出口位置时逐步降低物料挤压应力，避免出口段堵料、物料结拱的问题，尤其适配有一定粘附性的湿态散料输送，减少叶片表面挂料残留。从结构设计逻辑来看，该转子采用空心筒身作为基体，相比实心轴结构能大幅降低转子自重，减少两端支撑轴承的径向载荷，降低长周期运行的轴承磨损速率；螺旋叶片采用等厚钢板卷制后与筒身满焊连接，

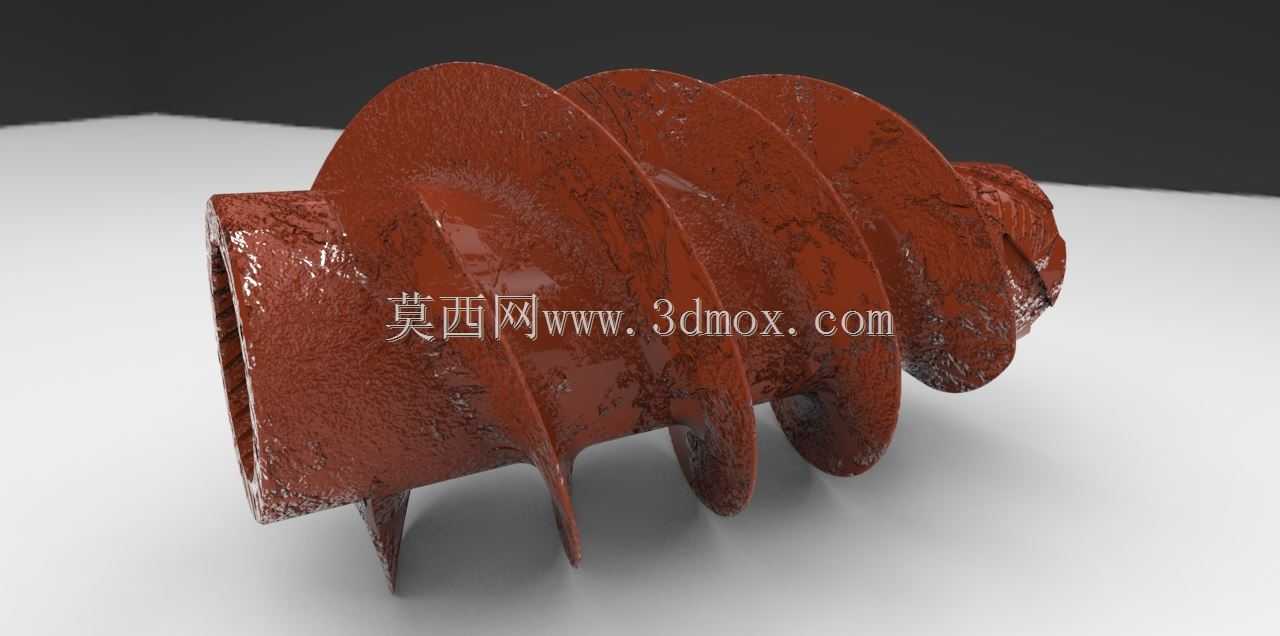

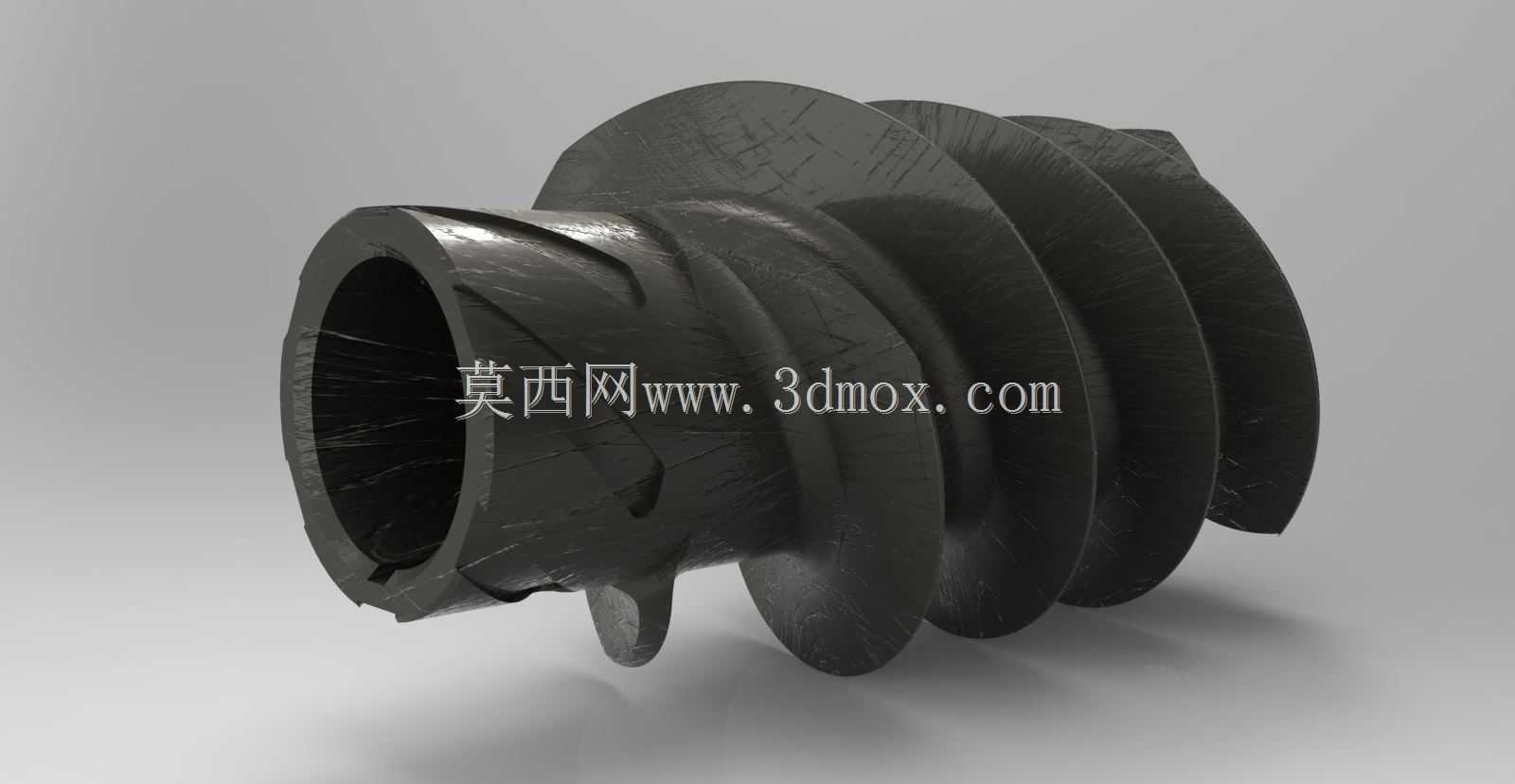

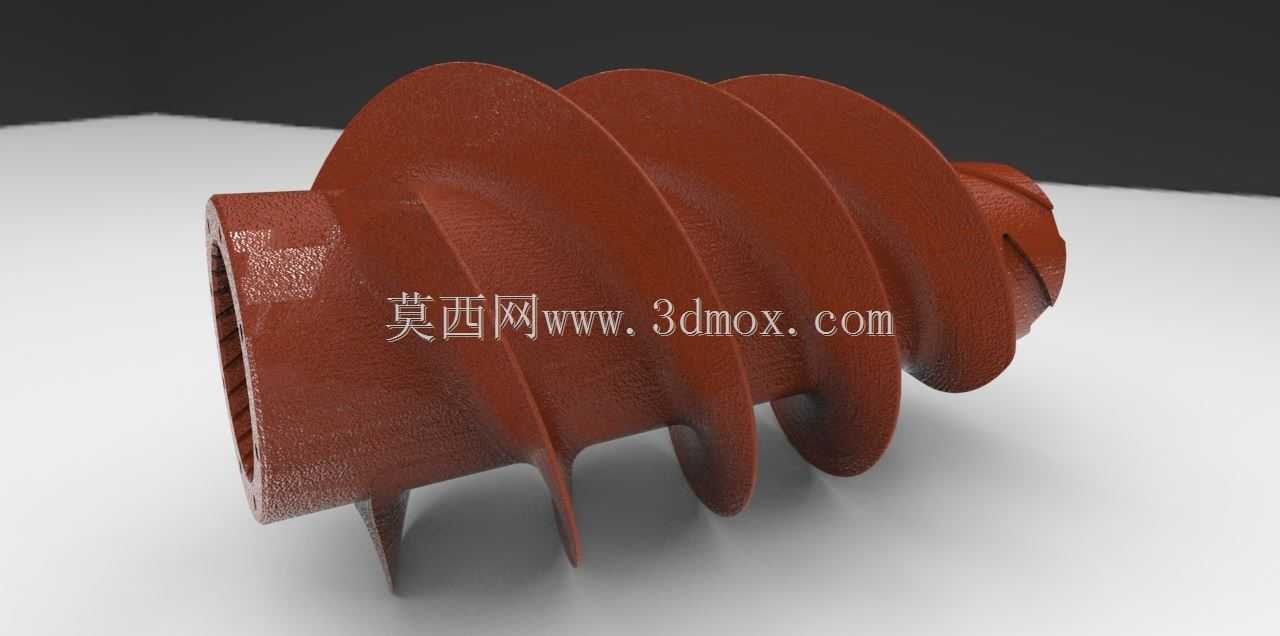

　　叶片边缘做了小圆弧倒角处理，既可以减少物料输送过程中对叶片边缘的冲刷磨损，也能避免锐角边缘刮擦输送槽内壁的密封层。安装边界上，该转子左端为空心套接端，可直接与驱动轴的定位止口配合，通过径向销钉传递扭矩，右端锥段为无支撑自由端，适配悬臂式安装的输送槽结构，安装时需保证转子轴线与输送槽U型槽底的同轴度偏差不超过1.5mm，否则会出现叶片刮擦槽壁、运行异响的问题。外形尺寸上，该转子的有效输送段长度适配中小型输送设备，叶片外径与输送槽内壁的单边间隙控制在3-5mm，间隙过大会导致物料残留率升高，间隙过小则会因为加工、安装误差出现运动干涉。做表面锈质感处理的渲染效果，能更直观呈现构件长期在高湿、多粉尘工况下运行后的表面状态，

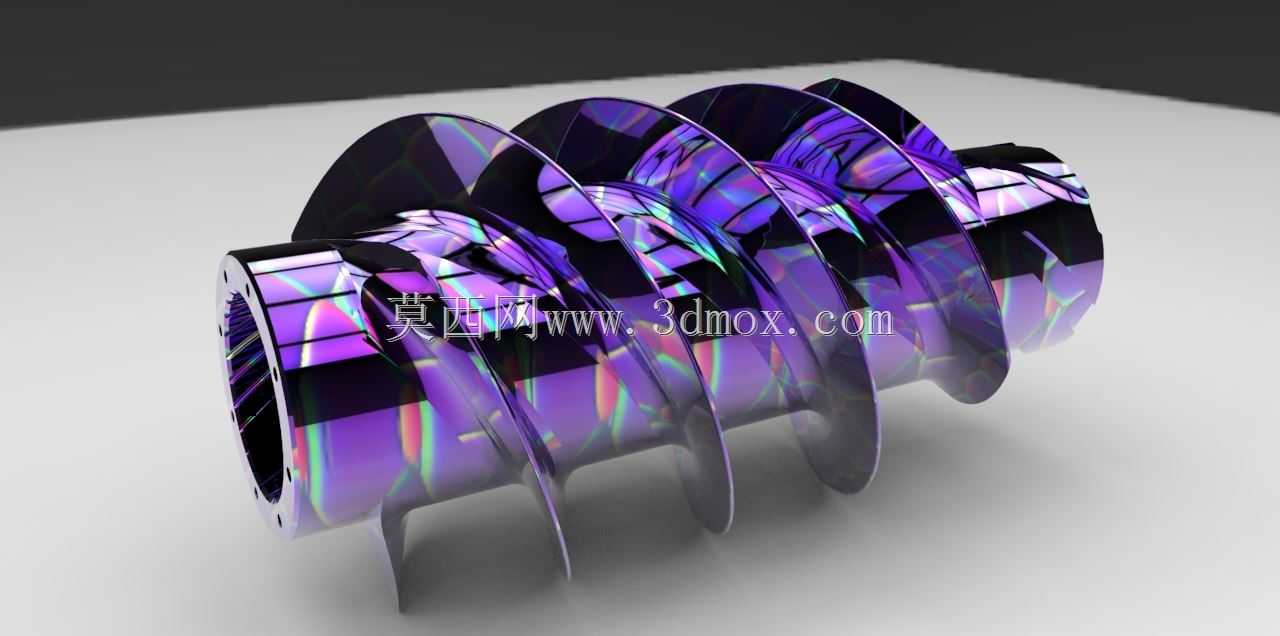

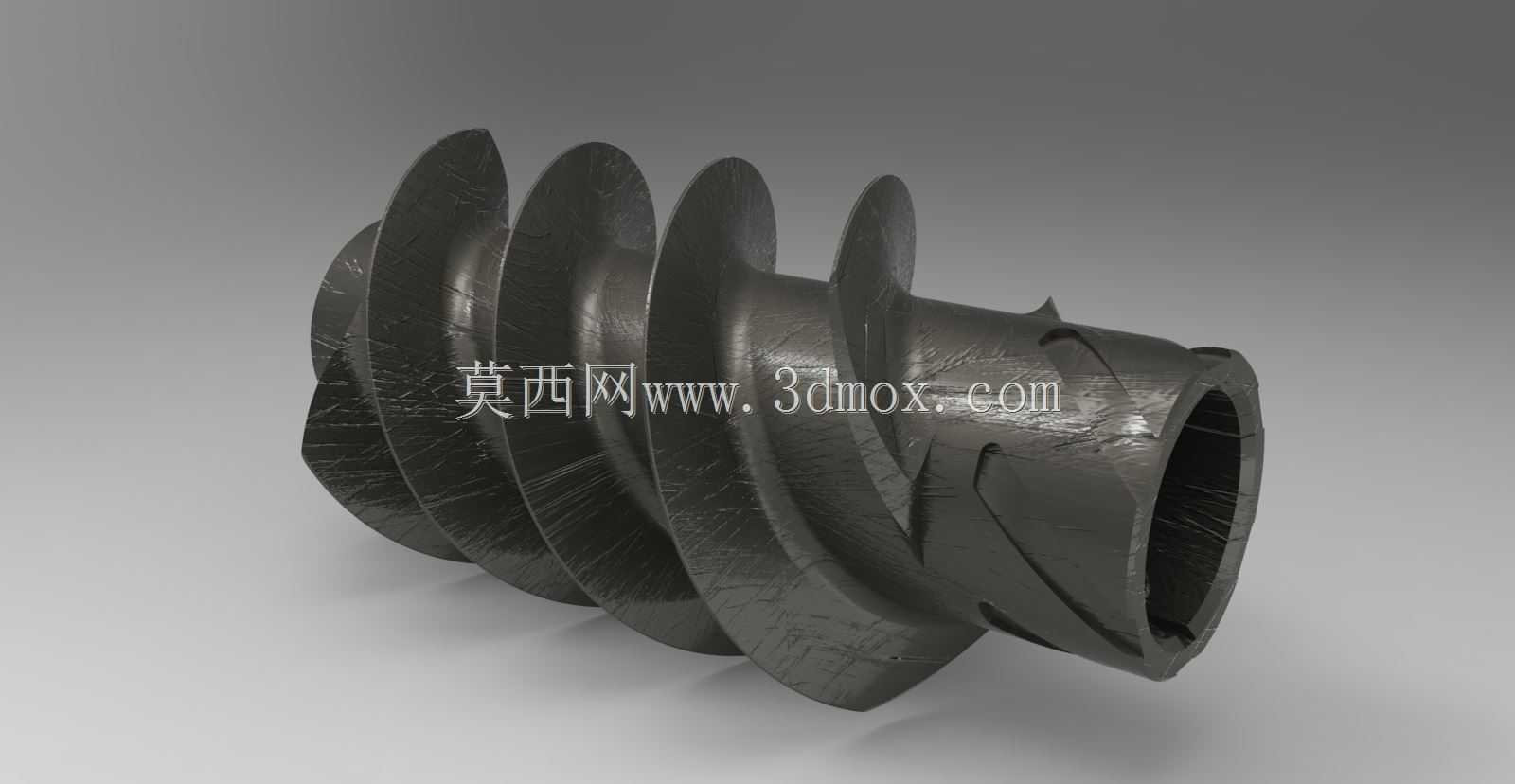

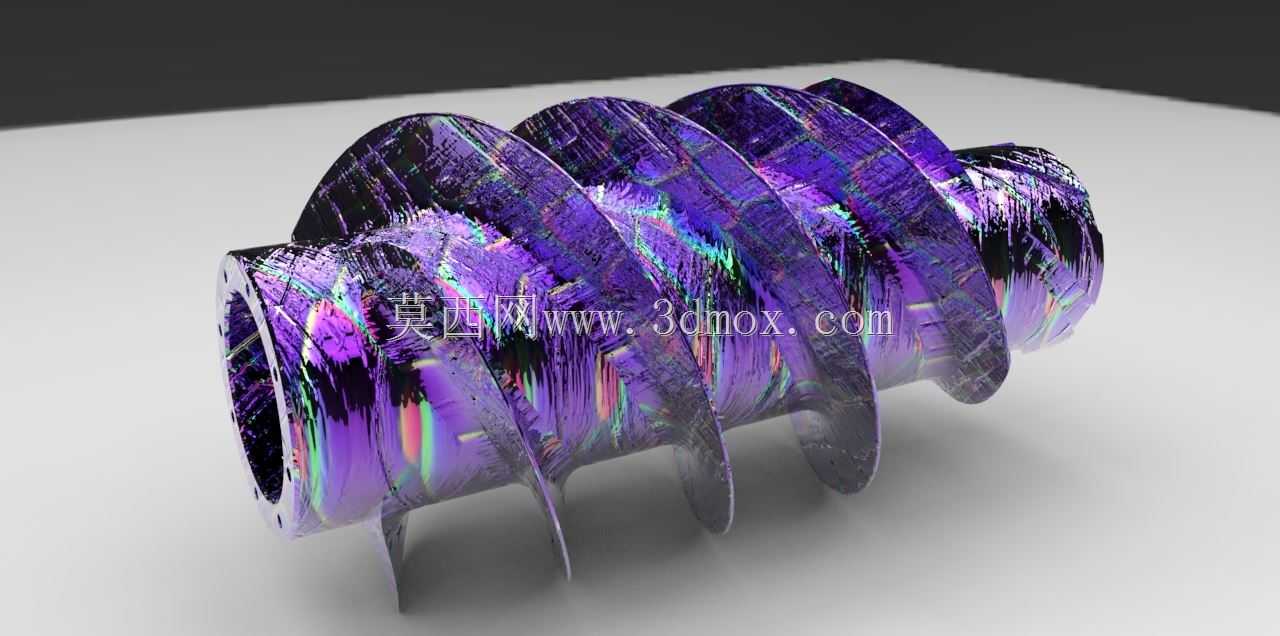

　　方便设计人员预判构件的磨损薄弱区域——也就是叶片迎料面的边缘位置，在实际量产时可针对该区域做堆焊耐磨层处理，提升构件整体使用寿命。在建模过程中，螺旋叶片的曲面生成是核心难点，需要先根据输送产能计算确定螺距、叶片升角参数，再通过螺旋线扫描生成基础曲面，针对收尾锥段的变径部分，需要做曲面顺滑过渡，避免出现应力集中的折角，保证焊接加工时的工艺可行性。
