内燃机配气机构用高精度金属挺柱结构

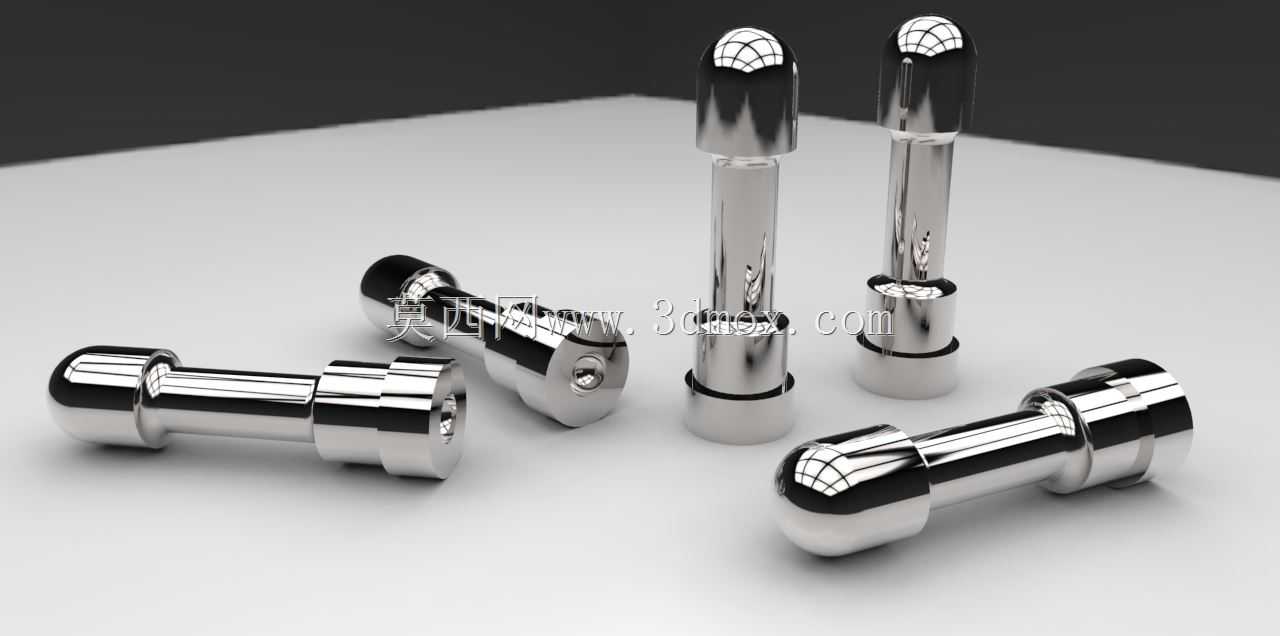

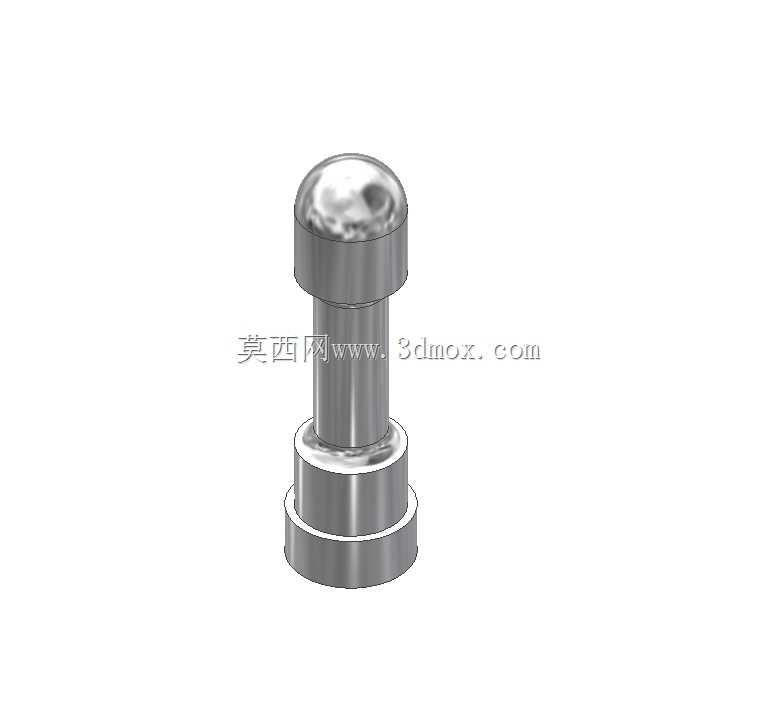

　　这类零件主要搭载在往复式内燃机的配气机构中，直接布置在凸轮轴与气门杆尾端之间，核心作用是将凸轮轴旋转产生的型线推力，沿挺柱轴向精准传递给气门推杆或者气门杆端，同时承担凸轮旋转过程中产生的侧向力，避免气门杆受到横向弯矩出现偏磨、卡滞问题。在实际装机场景中，挺柱的球头端直接与凸轮型面接触，下端柱面与缸盖或者缸体上的挺柱安装孔形成间隙配合，工作过程中会在凸轮摩擦力的带动下产生缓慢自转，让接触端面的磨损均匀分布，避免局部点蚀、凹坑的早期失效。从结构设计逻辑来看，这类挺柱采用一体式柱形加球头的构型，整体采用合金结构钢经渗碳淬火处理，表面硬度达到HRC58-62，芯部保留足够韧性来承受往复冲击载荷，球头端面的轮廓度公差控制在0.005mm以内，

　　保证和凸轮型面的接触应力均匀分布，不会出现局部应力集中导致的早期剥落。柱身部分的圆柱度公差控制在0.008mm，和安装孔的配合间隙设定在0.02-0.04mm之间，既保证往复运动的顺畅性，不会因为间隙过大出现摆动异响，也不会因为间隙过小在热机状态下出现卡滞，导致气门关闭不严、动力下降的故障。下端的定位凸台结构主要用于匹配挺柱导向孔的限位台阶，限制挺柱的最大上行行程，避免凸轮轴过度顶推导致气门撞活塞的恶性故障，同时凸台端面的平面度公差控制在0.01mm以内，保证和推杆或者气门调整垫片的接触贴合度，减少传力过程中的冲击噪音。在建模过程中，需要重点保证球头与柱身的同轴度，同轴度公差需控制在φ0.01mm以内，避免工作过程中出现偏磨，

　　同时要在球头与柱身的过渡位置设计R0.5的圆角，减少应力集中，提升零件的抗疲劳强度。这类零件除了常规车用汽油机、柴油机使用外，在小型通用汽油机、船用内燃机、工程机械动力单元的配气机构中也有广泛应用，不同排量的机型会根据凸轮升程、气门弹簧预紧力的差异，调整挺柱的整体长度、柱身直径以及球头曲率半径，保证传力路径的同轴度，降低配气机构的往复运动惯量，减少凸轮驱动的功率损耗。实际选型匹配时，需要重点核对挺柱的总长度、柱身直径、安装孔的配合深度，以及球头的曲率半径是否和对应凸轮型面匹配，避免出现安装干涉、接触应力超标的问题，同时要确认挺柱端面的热处理硬度符合设计要求，保证零件的使用寿命达到整机大修周期标准。
