弧形仪表装配定位专用工装夹具

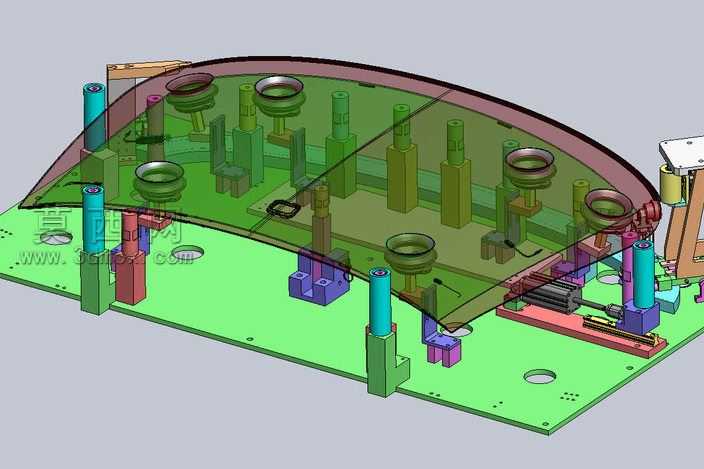

本作品为针对弧形拨号表类零部件装配工序设计的专用定位夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合标准，对每一处装夹定位结构的尺寸参数做了精准约束，确保后续导出工程图可直接用于生产加工。模型渲染阶段对不同功能的零部件做了差异化材质赋予：底部承载基板采用阳极氧化绿色玻纤板材质，还原实际工装的绝缘耐磨特性；立式支撑柱根据功能区分，分别赋予了碳钢镀铬、蓝色聚氨酯缓冲垫、紫色定位块、红色限位挡块等不同材质属性，半透明的弧形待加工工件采用茶色半透明PC材质表现，清晰展现内部装夹结构的同时，直观呈现工件与夹具的装配位置关系。结构设计上，夹具采用底板集成式布局，所有定位、支撑、压紧组件均安装在带安装孔位的绿色底板上，多组等高支撑柱对应弧形工件的内曲面支撑点，确保工件放置后受力均匀无变形；侧边设置多组弹性压紧机构，采用滑台驱动的压头结构，可实现工件的快速装夹与松脱，定位块针对工件的异形轮廓做了仿形设计，保证装夹后工件的位置精度满足装配工序要求，同时预留了装配操作的避让空间，方便作业人员完成拨号表内部零件的组装操作。设计思路围绕弧形异形件的装夹难点展开，针对传统平口钳、通用夹具无法适配弧形曲面工件定位的问题，采用多点支撑+仿形定位+侧向压紧的组合方案，既保证了装夹的稳固性，又避免了装夹力过大导致的薄壁弧形工件变形，所有活动压紧组件均设置了行程限位结构，防止压头过行程损伤工件表面，整体结构紧凑，装夹操作便捷，可直接适配流水线装配工位的使用需求，建模过程中对所有标准件均采用标准化特征建模，后续修改调整时可通过参数驱动快速适配不同尺寸规格的同类型弧形仪表工件装夹需求。
