极限运动踏板滑板车前轮转向结构设计

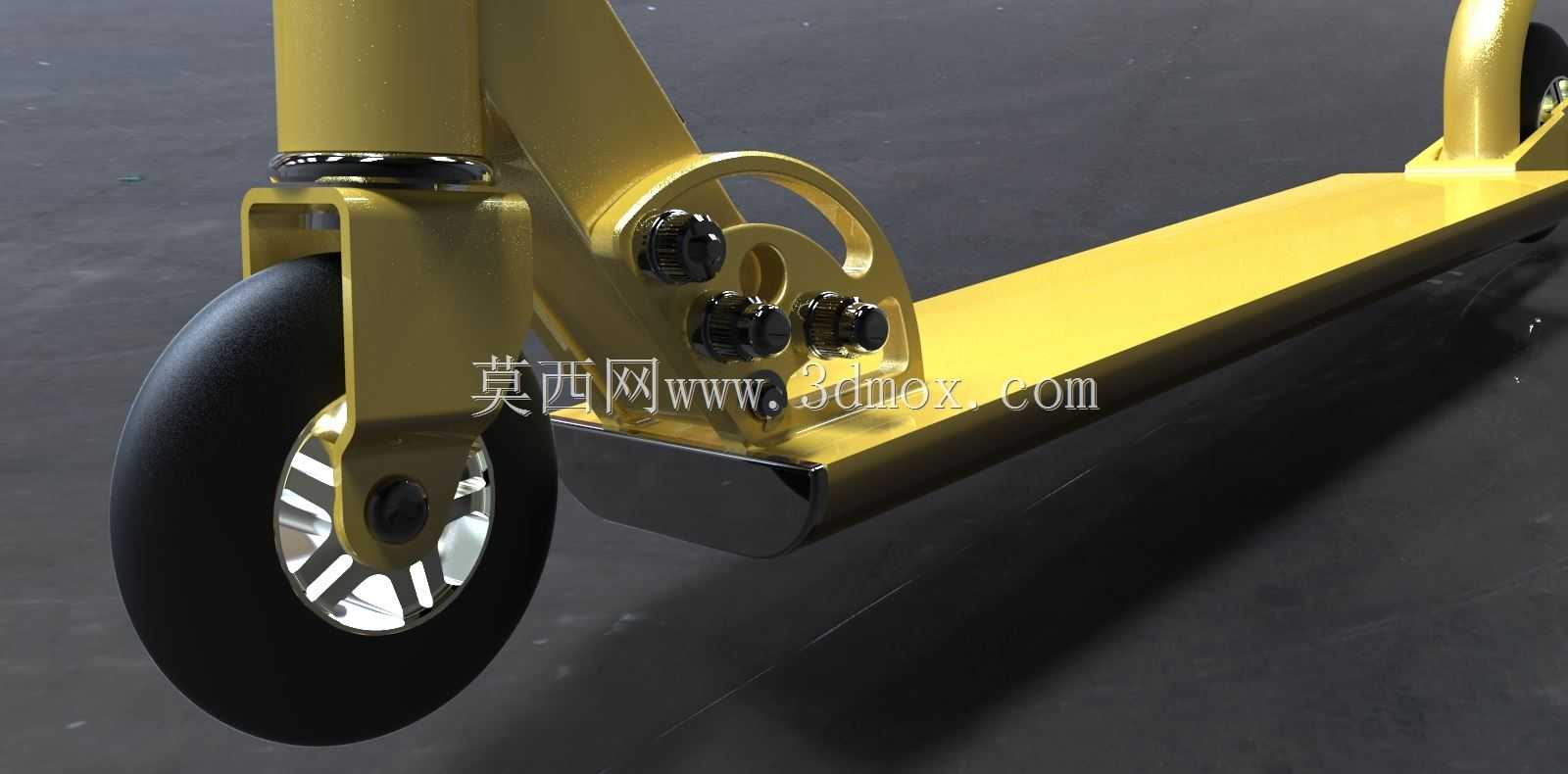

　　这款踏板滑板车的结构设计，核心围绕极限运动场景下的高强度使用需求展开，首先从轮组安装结构来看，前轮采用单臂叉形固定座，轮轴与叉臂的配合面预留了0.02mm的过盈配合公差，搭配径向锁紧螺栓，可承受特技动作中侧向1200N以上的冲击载荷，避免轮组在跳跃落地时出现松脱偏移。转向立管与踏板主体的连接部位，设计了带多档位调节的弧形锁紧组件，三颗对称布置的内六角锁紧螺栓可根据使用者体重与使用场景调整锁紧阻尼，既保证日常滑行时转向的灵活度，也能在特技动作中提供足够的结构刚性，避免转向部位出现旷量。踏板主体采用一体化挤压成型的铝合金腔体结构，上表面预留了防滑贴安装的平面度公差，整体厚度控制在12mm，在保证整体抗弯强度的前提下尽可能降低重心高度，

　　提升滑行时的操控稳定性。前轮轮辋采用辐条式镂空设计，在保证轮辋径向刚度的同时降低了轮组转动惯量，配合高弹性聚氨酯轮面，可在粗糙铺装路面上过滤大部分细碎震动，提升滑行平顺性。从安装边界来看，前轮整体外伸量控制在120mm，转向最大角度可达45度，转向过程中轮组与踏板前端、锁紧机构之间预留了8mm以上的安全间隙，不会出现转向干涉问题。折叠机构的转轴位于立管与踏板连接座的下部，配合弧形限位槽，折叠后整车长度可缩短40%，便于公共交通接驳时的携带与存放。在实际应用场景中，这类结构既可以满足城市短途代步的轻量化需求，也能适配滑板公园内的跳跃、杆上滑行等极限特技动作，所有受力部位的圆角过渡都经过应力校核，避免应力集中导致的结构疲劳断裂，轮轴、锁紧螺栓等标准件均采用通用规格，后期维护更换无需定制特殊配件。踏板底部前端设计了弧形防撞包边，可在动作失误磕碰地面时保护主体结构不被直接撞击，立管下部的限位凸台可限制最大转向角度，避免转向过度导致的侧翻风险。
