精密机械铰接支座与铜质安装座组件

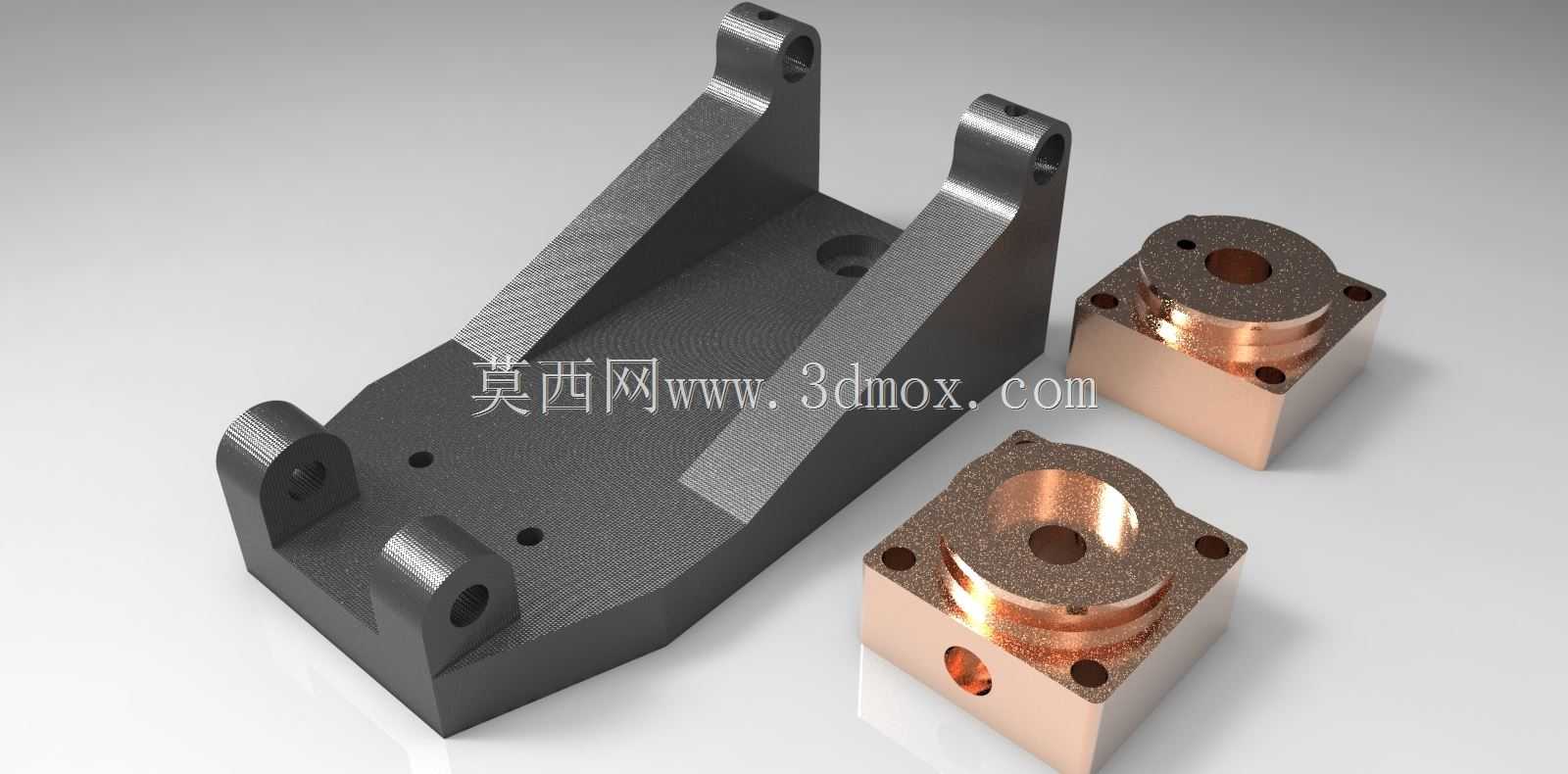

　　这套组件包含钢制铰接支座与两个铜质安装座，主要应用在需要往复摆动传动、同时兼顾耐磨导向需求的工装夹具与小型专用设备工位上。日常在自动化装配线的定位压装工位、小型检测设备的载具摆动机构里，这类结构的使用频率很高，铰接支座承担摆动端的载荷传递，铜质安装座则作为轴类零件的承载导向座，利用铜材的自润滑特性降低往复运动的磨损速率。从结构设计来看，钢制支座采用一体化铣削成型，三个带铰接孔的凸耳分别布置在支座的三个端点位置，每个铰接孔内都预留了轴承安装位，可直接装入微型滚针轴承来降低铰接转动的摩擦阻力，支座底板上开设的四个沉头安装孔，能够直接通过内六角螺钉固定在设备安装基板上，安装时需要注意支座底面的平面度公差控制在0.02mm以内，

　　避免安装后出现铰接孔同轴度偏差导致的转动卡滞问题。两个铜质安装座采用方形本体设计，四个角位置预留了沉头固定孔，中心位置设置阶梯通孔，大直径端用于容纳轴类零件的轴肩定位，侧方开设的径向通孔可安装紧定螺钉，用于锁定穿入中心孔的轴件位置，防止工作过程中出现轴向窜动。设计过程中特意将铜座与钢支座的安装孔位做了适配，两者可组合使用也可单独拆分安装，适配不同的设备布局需求。安装边界方面，钢制支座的总长度控制在120mm范围内，总宽度75mm，铰接凸耳的中心高度为65mm，安装时需要在支座摆动范围内预留至少15mm的安全间隙，避免摆动过程中与周边设备构件发生干涉；铜质安装座的外形尺寸为40mm见方，总高度30mm，中心孔的同轴度公差控制在0.

　　015mm，安装时需要保证安装面的平面度，避免铜座受压后出现中心孔变形。这类组件在实际使用中，钢件部分做了发黑防锈处理，铜件部分保留了原材的加工纹理，不需要额外做表面涂层，依靠铜材本身的耐磨特性就能满足每分钟15-20次往复摆动的长期使用需求，日常维护只需要定期在铰接位置补充少量润滑脂即可，不需要频繁拆解更换零件。在结构建模过程中，需要重点关注三个铰接孔的同轴度约束，以及铜座中心阶梯孔与安装底面的垂直度约束，避免加工后出现装配错位的问题，同时钢支座的加强筋位置做了圆弧过渡处理，降低应力集中风险，在承受150N以内的径向载荷时不会出现结构变形。
