家用手持折叠式电吹风外观结构设计

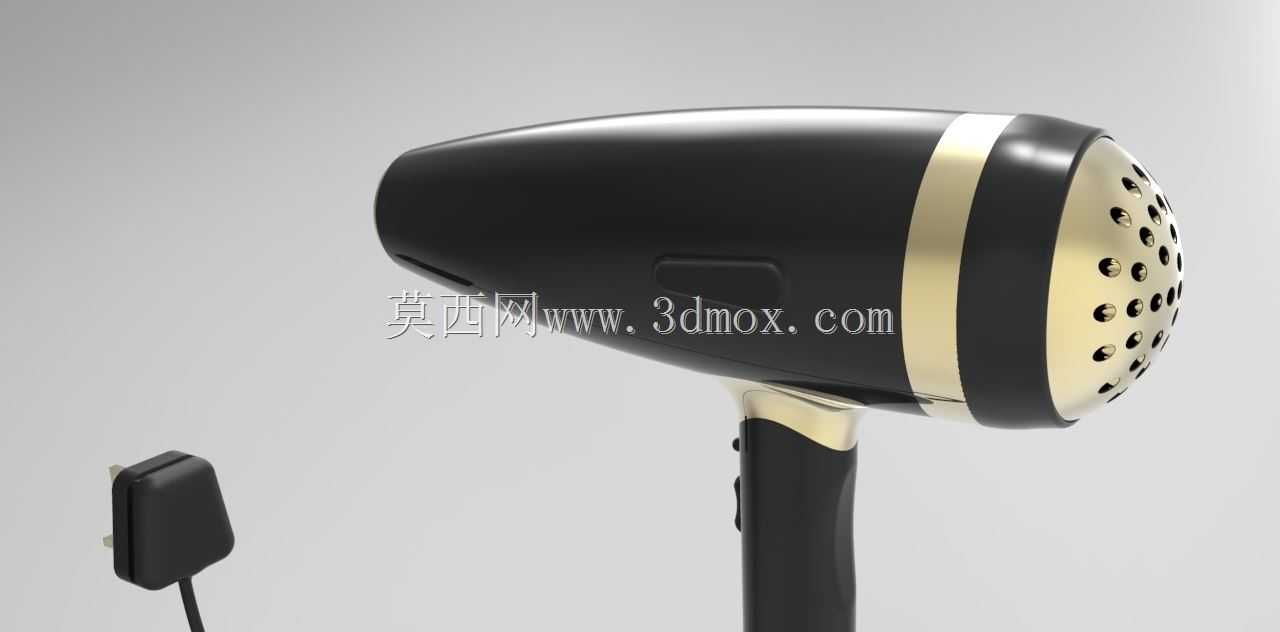

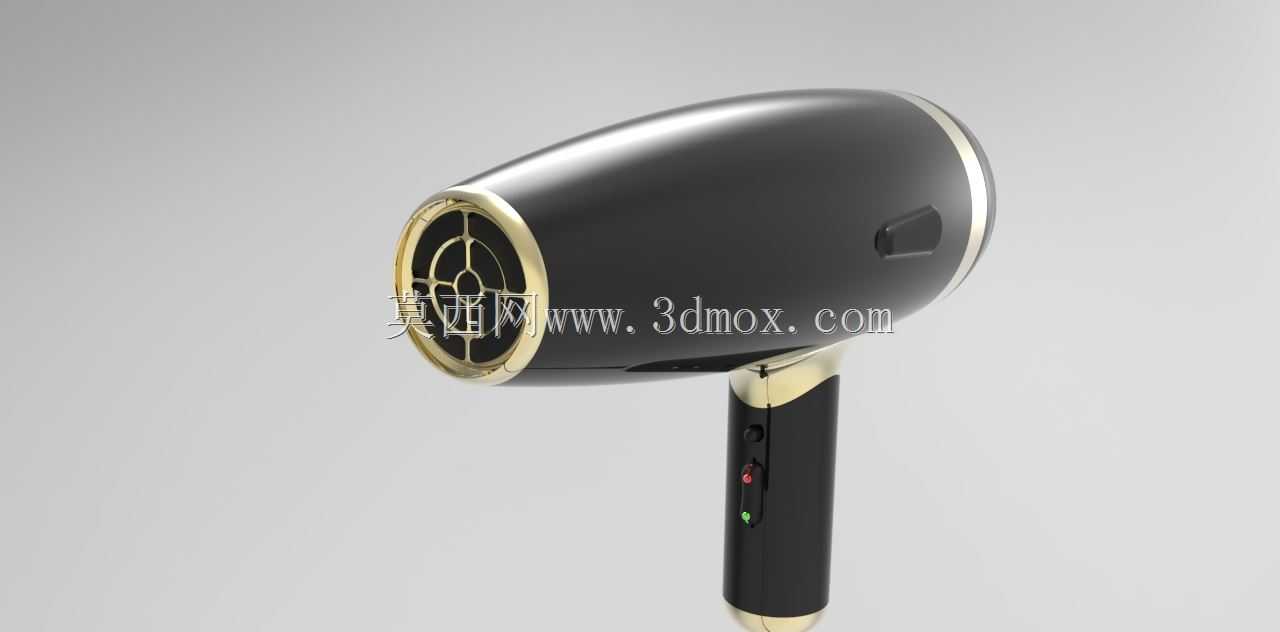

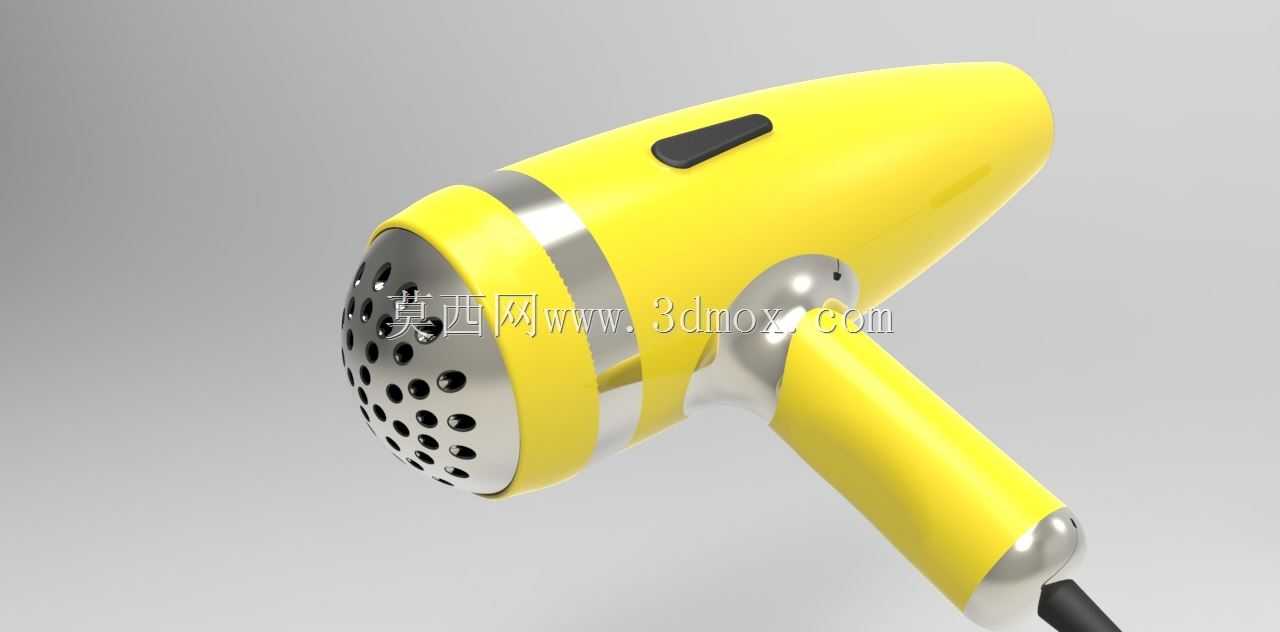

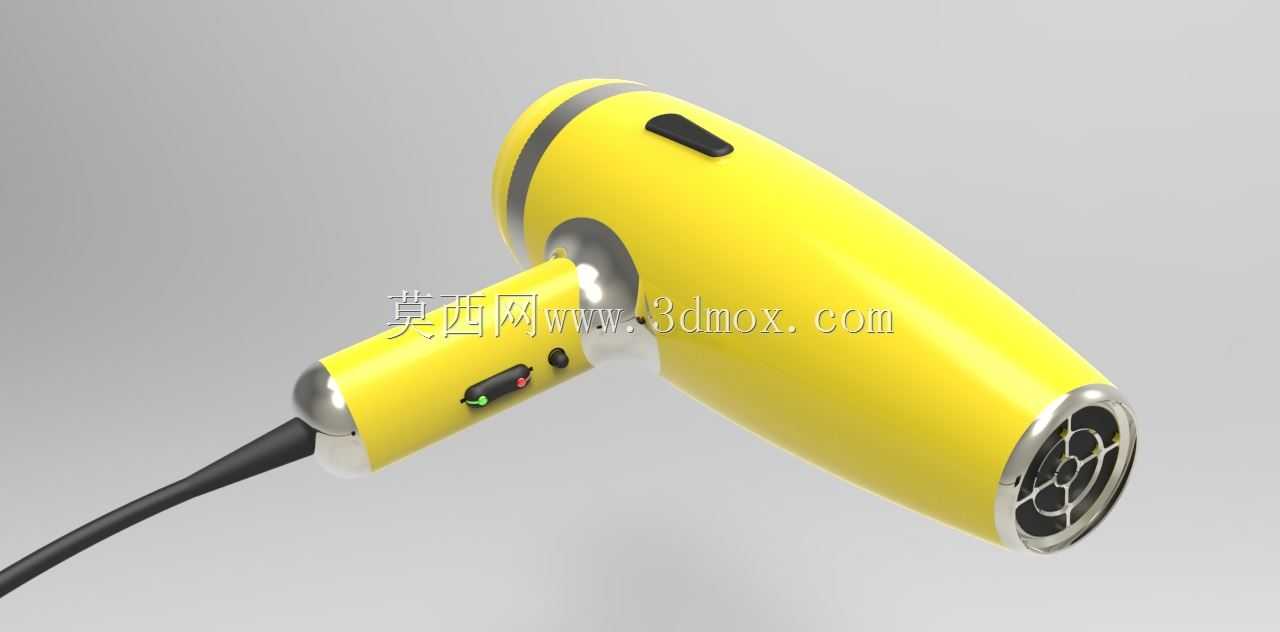

　　这款手持折叠电吹风的结构设计，首先围绕日常家居、美发门店、差旅便携三类核心使用场景做了边界适配，整机采用握柄与风筒主体铰接的折叠结构，折叠后整体长度可缩减至原长的60%左右，能够轻松放入常规尺寸的旅行收纳包、浴室置物格，解决传统直筒电吹风收纳占用空间大、携带不便的痛点。从功能实现逻辑来看，风筒主体内部预留了发热组件、风轮、电机的安装腔体，出风口处设置了金属防护网结构，既能够保证出风气流的顺畅通过，也能避免异物进入风筒内部触碰发热元件引发安全隐患；风筒外壳的曲面弧度经过反复调整，握持使用时风筒重心落在握柄与铰接点的衔接位置，长时间举持操作手臂不易产生酸胀感。握柄部分的曲面做了贴合手掌弧度的收腰设计，表面预留了档位调节按键、

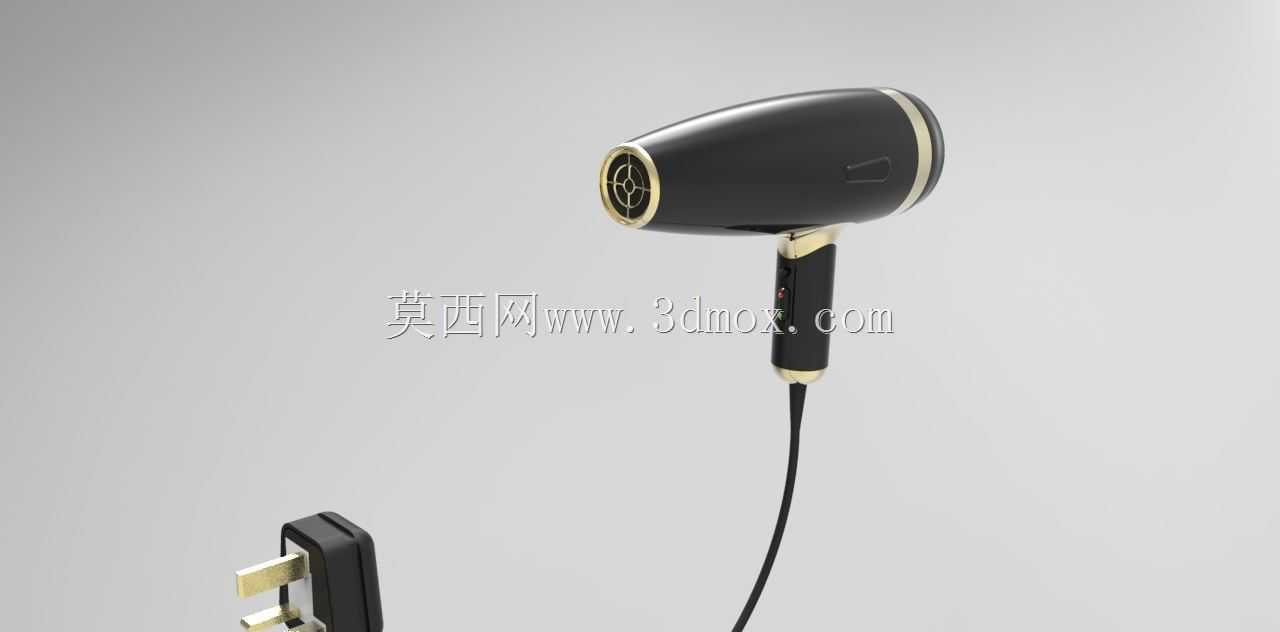

　　冷风切换按键的安装位，按键的凸起高度控制在2mm以内，既能够保证按压时的清晰反馈，也不会因为凸起过高在收纳时误触开关。铰接位置的阻尼结构做了针对性设计，折叠状态下不会因为轻微晃动自行展开，使用状态下铰接处的锁紧力能够支撑风筒保持固定角度，不会因为出风的震动出现角度偏移。电源线从握柄尾部引出，出线位置做了防弯折的橡胶护套结构，能够避免日常使用时反复弯折导致的线芯断裂问题，护套的长度控制在15mm左右，既能够起到防护作用，也不会因为过长影响握持手感。从外形尺寸的边界设计来看，展开状态下整机总长度控制在220mm以内，风筒最大直径75mm，握柄直径适配绝大多数成年人的手掌握持围度，不需要额外增加防滑套即可获得足够的握持摩擦力。

　　外壳的分模线沿着曲面的棱线位置布置，装配后合模缝的间隙控制在0.1mm以内，既能够保证外观的整体性，也能避免日常使用时水渍、灰尘从合模缝进入设备内部。出风口的金属圈采用包边结构，与塑料外壳的衔接处做了圆角过渡，不会出现锋利的毛边划伤用户的情况。整体结构在设计时充分考虑了装配工艺，所有卡扣、螺丝柱的位置都预留了足够的安装操作空间，不需要特殊工装即可完成整机组装，能够有效降低生产装配环节的工时成本。
