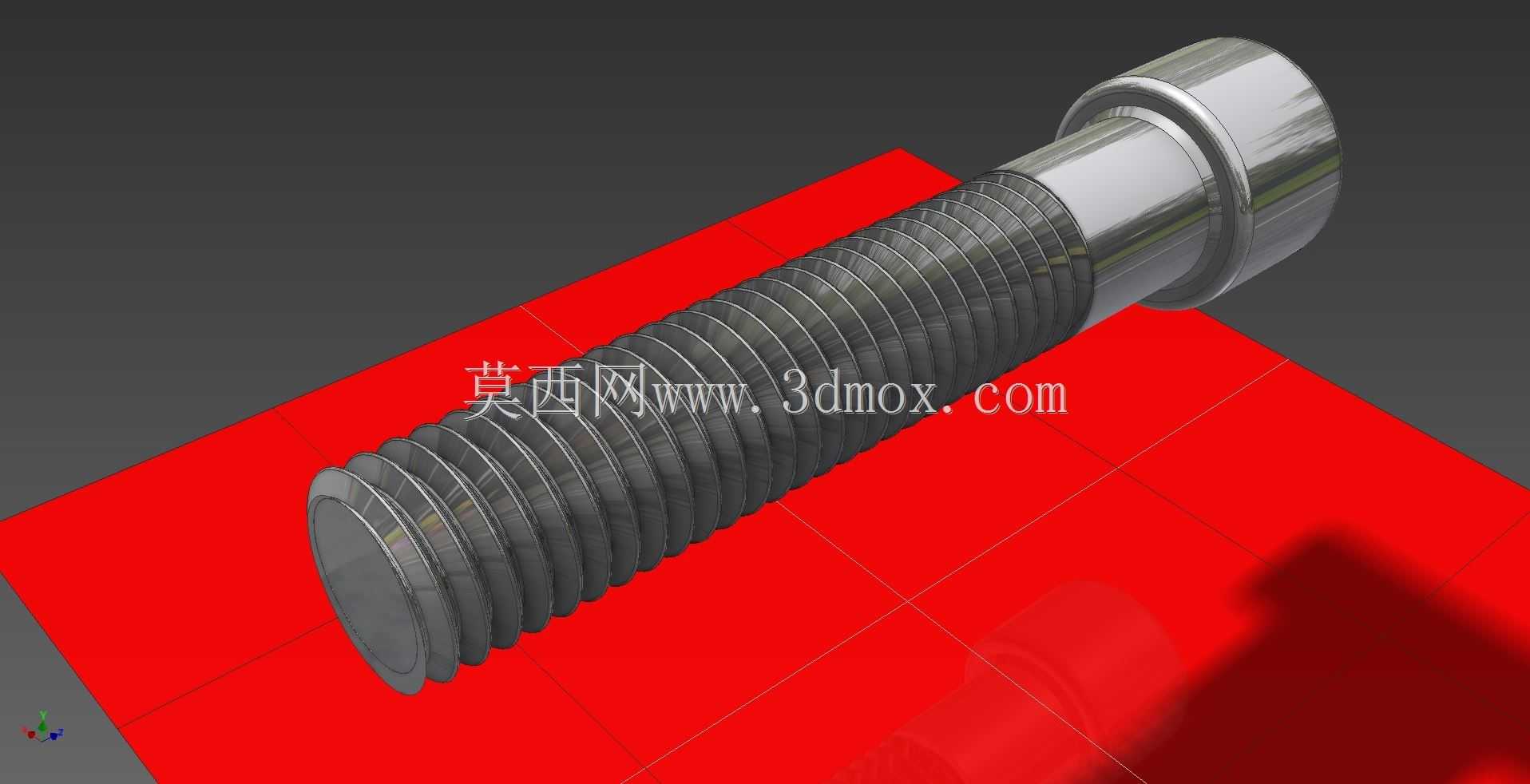

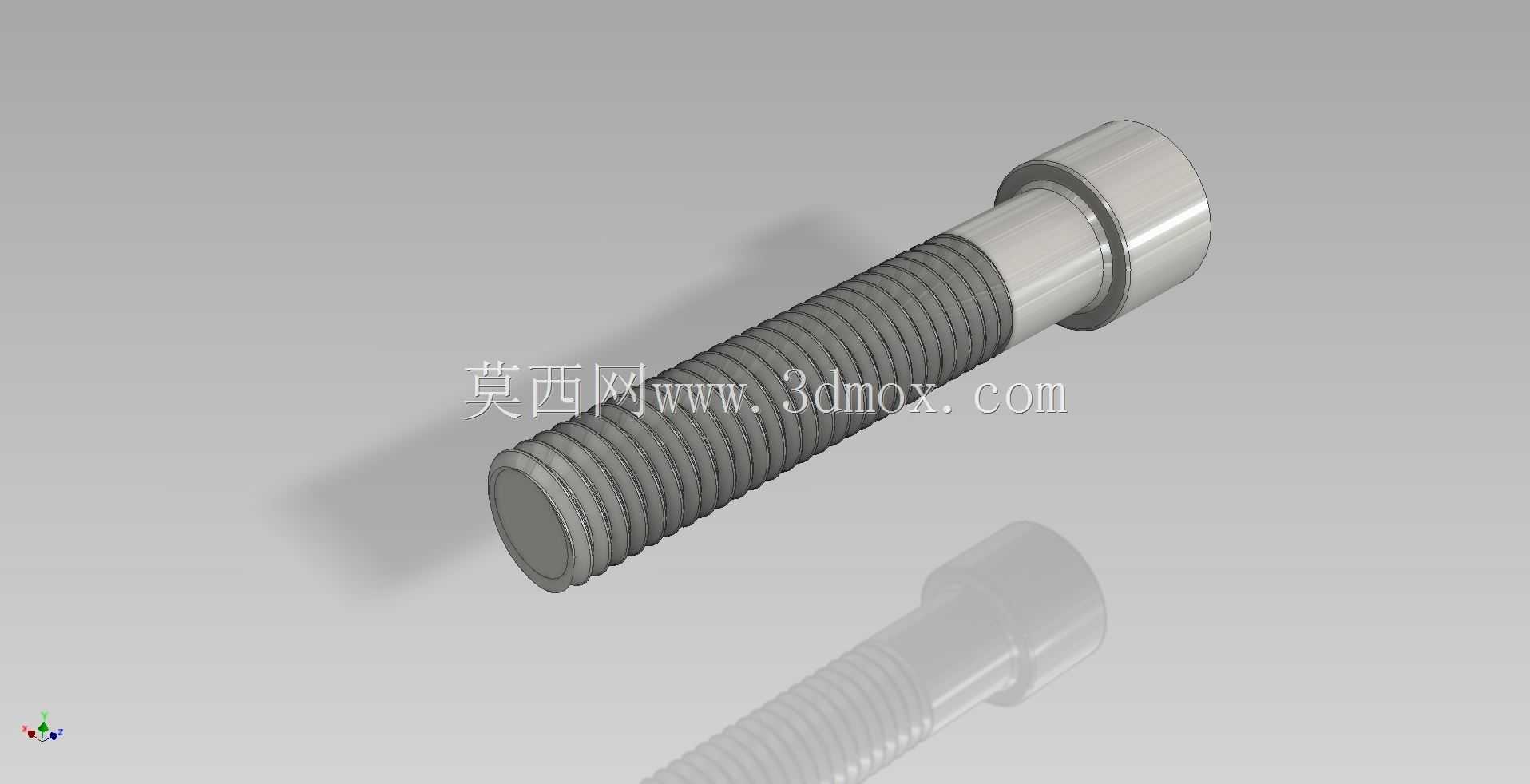

内六角圆柱头全螺纹紧固螺栓结构设计

　　作为机械结构中最基础的连接元件，这类内六角圆柱头全螺纹螺栓的应用场景覆盖了从精密仪器装配、通用设备机架拼接、液压阀块安装到模具组件紧固的绝大多数工业装配环节，是小到消费电子大到重型工程机械都离不开的基础五金零件。不同于半螺纹螺栓主要用于被连接件厚度较大、需要光杆段定位的场景，全螺纹结构的螺栓可以适配不同厚度的被连接件组合，不需要严格匹配螺杆光杆段的长度，在多规格板材叠装、可调位置的机构固定场景下适配性更强，安装时不需要提前精准核算叠层总厚度来匹配螺栓长度，现场装配的容错率更高。从设计思路来看，这款螺栓的头部采用标准内六角驱动结构，相比外六角螺栓，内六角驱动所需的安装操作空间更小，扳手可以完全嵌入头部沉孔内，

　　不需要在头部外侧预留扳手摆动的空间，适合沉孔安装、狭小空间内的紧固作业，同时圆柱头的头部端面平整，安装后不会出现外六角螺栓棱角外露的情况，在设备外表面安装时能减少磕碰划伤的风险，也能降低设备运行中勾挂管线、衣物的安全隐患。螺纹部分采用连续全牙设计，螺纹牙型经过标准参数优化，牙侧角偏差控制在标准公差范围内，啮合时受力均匀，不会出现局部应力集中导致的螺纹滑牙、变形问题，螺杆末端的倒角设计能让螺栓顺利旋入螺纹孔，不需要反复对中找正，能有效提升装配效率。从安装边界来看，这类螺栓安装时需要预先在被连接件上加工对应规格的沉头孔，沉孔深度要大于螺栓头部厚度，保证安装后头部端面不高出被连接件表面，沉孔直径要略大于头部外径，预留0.1到0.

　　2mm的间隙方便头部沉入，同时要保证螺纹孔与沉孔的同轴度，避免螺栓安装时出现偏斜，导致螺纹受力不均。在实际选型应用中，这类螺栓常配合平垫圈、弹簧垫圈使用，平垫圈可以分散螺栓头部对被连接件表面的压应力，避免软质被连接件表面被压溃，弹簧垫圈可以提供预紧防松的弹力，在振动工况下降低螺栓松动的概率，在有强防松要求的场景下，还可以配合螺纹胶、双螺母锁紧的方式进一步提升连接可靠性。建模过程中需要严格控制螺纹大径、中径、小径的尺寸公差，头部内六角的对边尺寸、深度也要符合对应标准的公差要求，避免出现实物装配时扳手无法插入、螺栓无法顺利旋入螺纹孔的问题，头部与螺杆衔接处的过渡圆角也需要按照标准设计，减少应力集中，提升螺栓的抗疲劳强度，避免在交变载荷下从头部与螺杆的衔接位置发生断裂。
