带导向限位结构的圆柱螺旋弹簧组件

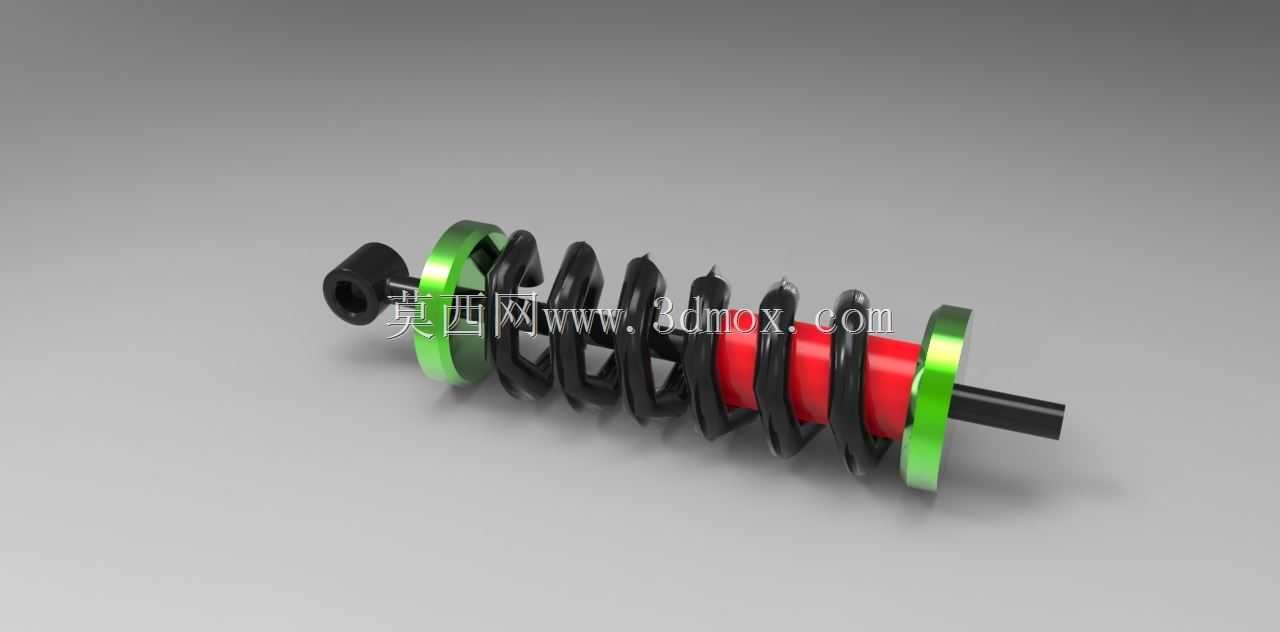

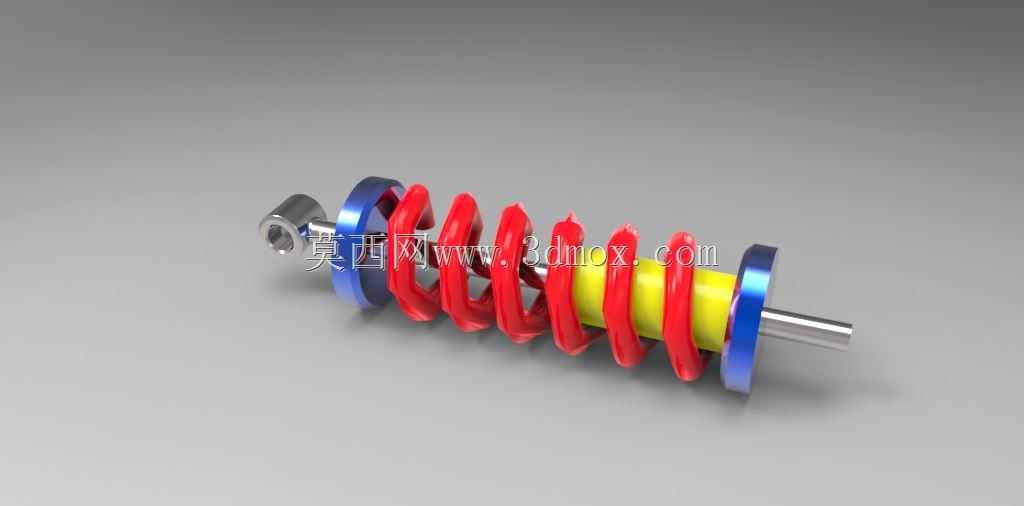

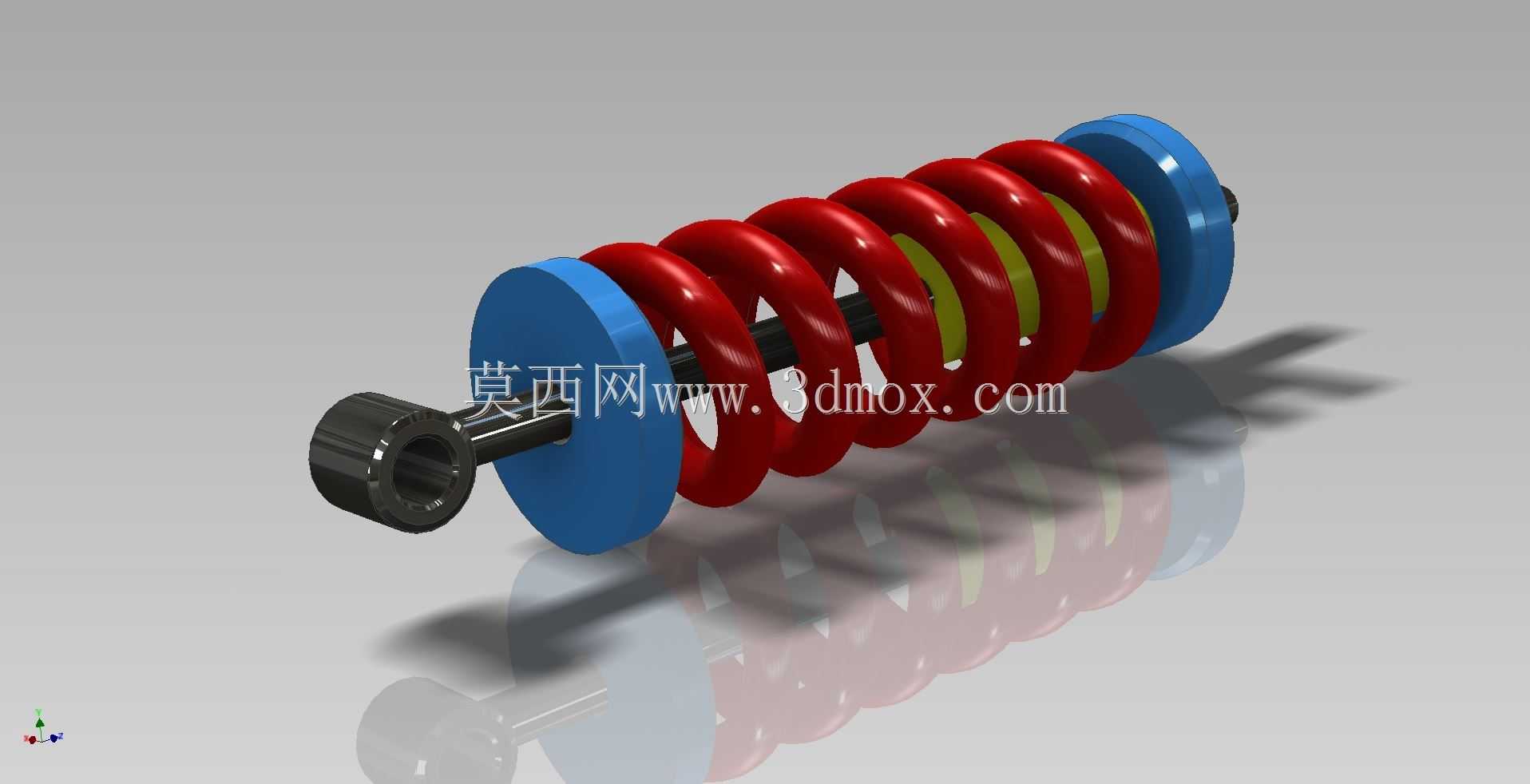

　　这类带导向限位结构的圆柱螺旋弹簧组件，在各类需要缓冲、复位、蓄能的机械结构中应用十分广泛，小到自动化产线的定位压装机构，大到工程机械的操作杆复位结构、小型设备的减震支撑位，都能见到这类结构的身影。很多刚入行的结构设计人员在做弹簧选型时，往往只关注弹簧的刚度、线径、有效圈数这些基础参数，忽略了弹簧工作过程中的径向窜动问题，尤其是在弹簧自由长度与中径比值超过4的工况下，压缩过程中很容易出现弹簧侧弯、卡滞，甚至脱出安装位的故障，这套组件的核心设计思路就是通过穿设在弹簧中心的导向杆，搭配两端的限位挡板，从根源上约束弹簧的径向位移，保证弹簧全程只沿轴向做压缩、复位动作。从结构细节来看，中心导向杆的一端设计了带内孔的连接端头，

　　既可以作为安装基准与配套设备的铰接位、固定位对接，也能通过端头的轴肩对一侧的限位挡板做轴向定位，避免挡板在弹簧力作用下发生移位；两端的圆形限位挡板直径略大于弹簧的外径，既可以挡住弹簧的端面，防止弹簧端部脱出，也能在弹簧压缩到极限位置时，起到硬限位的作用，避免弹簧被压并后产生永久塑性变形。设计这类组件时，需要提前明确几个核心安装边界：导向杆的外径要比弹簧内径小0.5到1毫米，间隙太小会导致弹簧伸缩时与杆体摩擦产生异响、磨损，间隙太大则起不到应有的径向导向作用；两端挡板的安装间距要匹配弹簧的自由长度，保证弹簧在无负载状态下不会在挡板间出现轴向窜动，同时挡板与导向杆的连接要做防松处理，避免设备长期运行后挡板移位导致弹簧失效。

　　在实际功能表现上，这套组件除了基础的弹性缓冲、复位功能外，因为自带导向和限位结构，不需要在配套设备上额外设计弹簧导向槽、限位凸台，能大幅降低配套安装位的加工难度，也能减少装配时的零件数量，提升装配效率。很多小型工装夹具的压头复位结构、设备检修门的缓冲支撑结构、气动元件的辅助复位结构里，用这种集成式的弹簧组件，比单独采购弹簧再自行设计导向结构的可靠性高很多，也能缩短设计周期。需要注意的是，设计时要根据实际负载计算弹簧的剪切应力，匹配对应的弹簧线材材质，同时导向杆的表面粗糙度要控制在Ra1.6以下，减少弹簧伸缩过程中与杆体的摩擦损耗，延长组件的整体使用寿命。
