透明款夹套帽结构三维设计方案

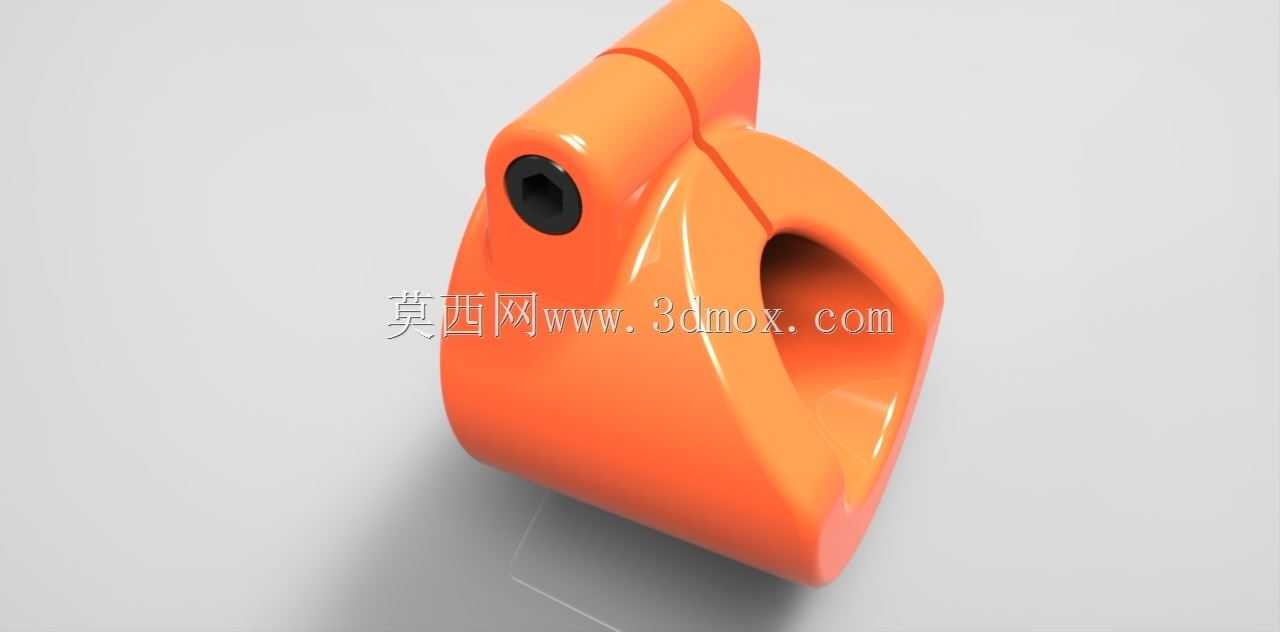

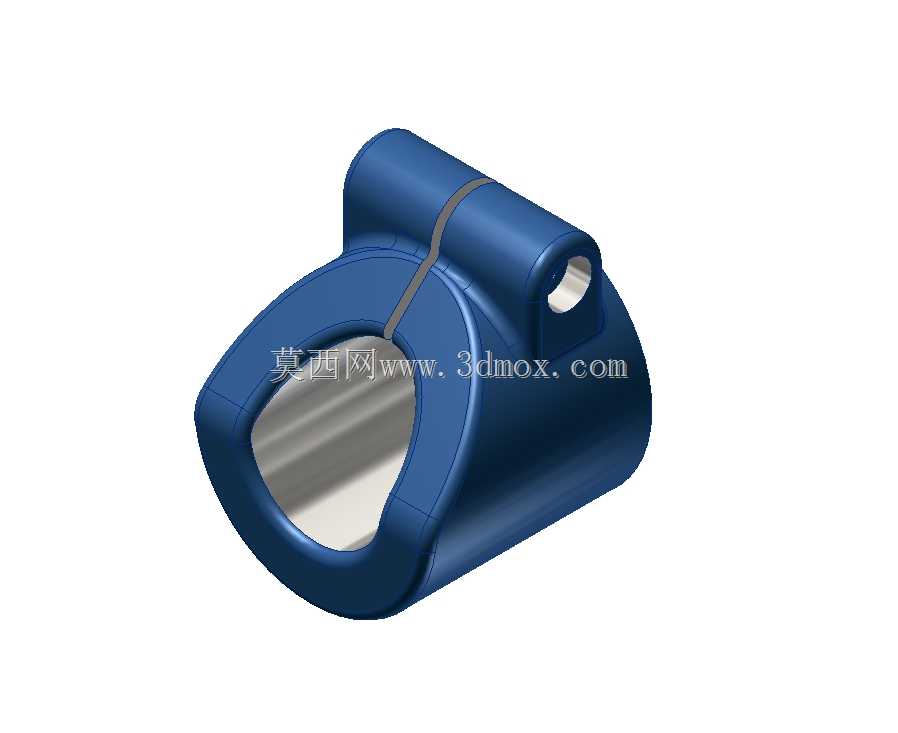

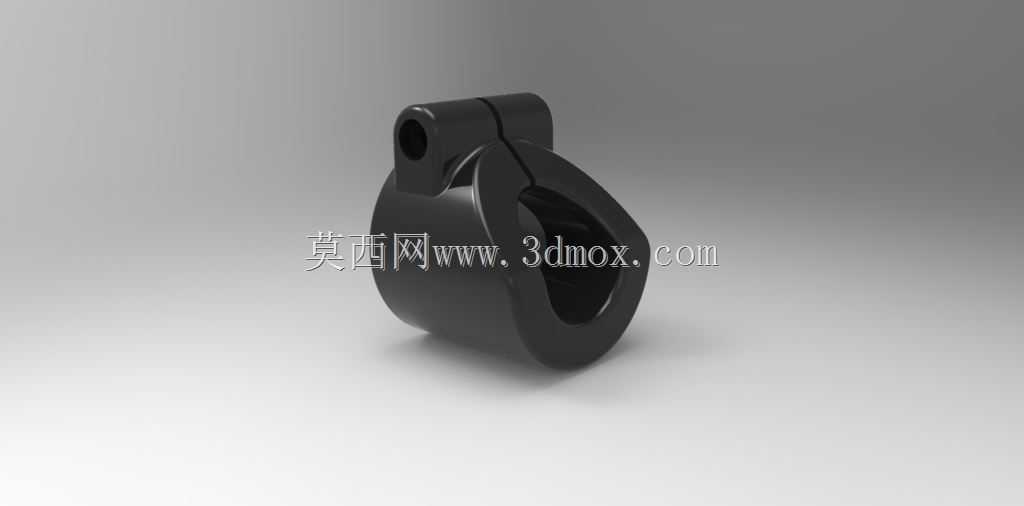

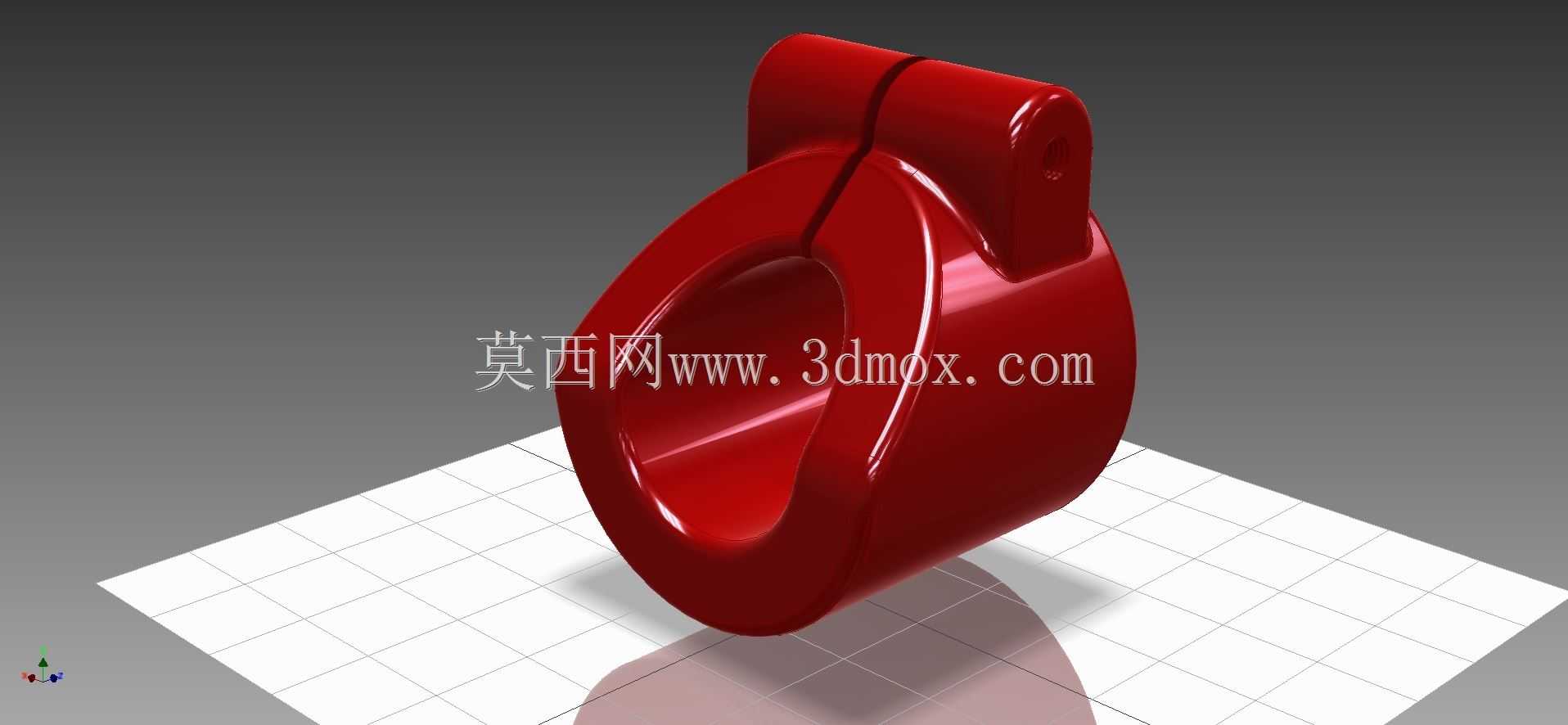

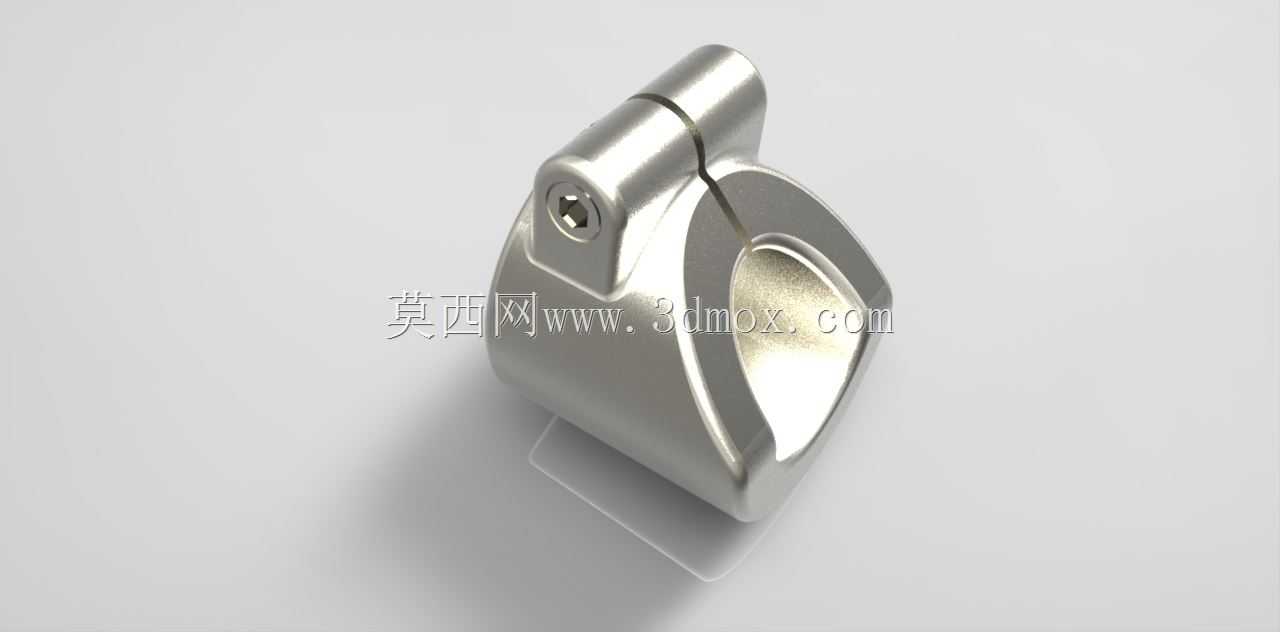

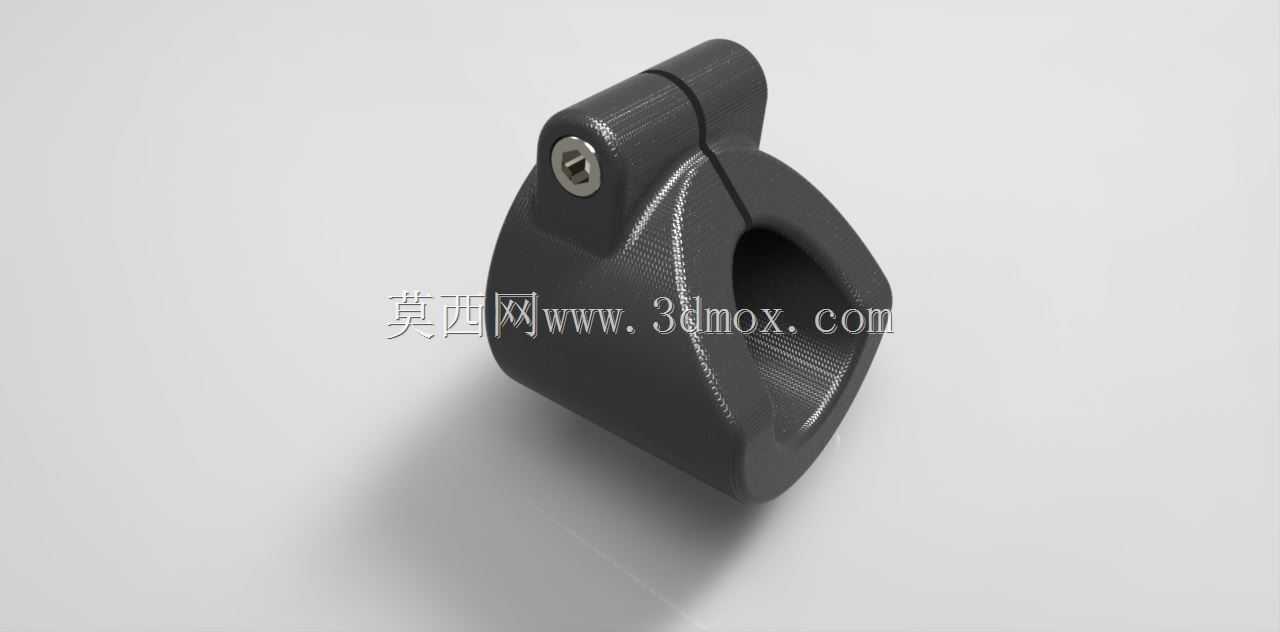

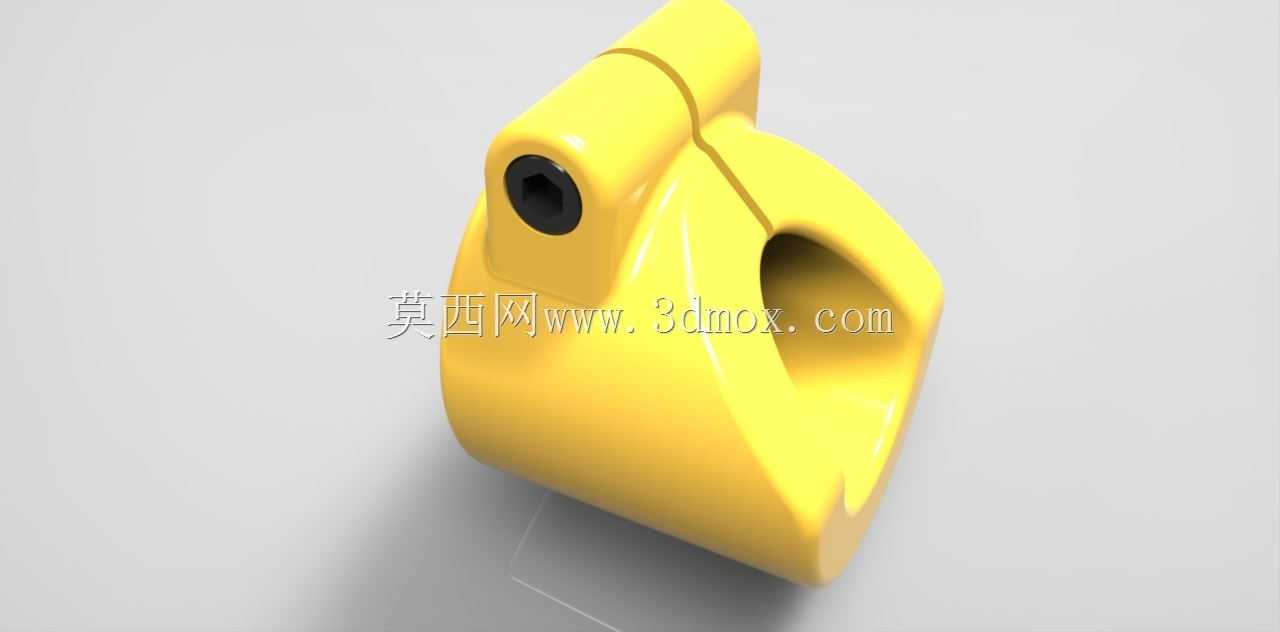

　　这款夹套帽构件在流体管路快接、小型设备线束防护、便携式器具的连接端防护场景中应用广泛，日常在手持检测设备的端头防护、实验仪器管路接头的防尘防磕碰结构、户外便携装置的连接端锁固位置都能见到这类构件的身影。从实际使用需求出发，这类构件首先要满足快速拆装的要求，不需要额外工具就能完成扣合与拆卸，同时扣合后要具备足够的抱紧力，在常规振动、轻微拉扯的工况下不会出现松脱滑落的问题。设计时优先采用了环形主体加顶部卡扣挂耳的整体结构，环形内腔的尺寸匹配对应被包覆端头的外径，预留了合理的装配公差，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致装配困难，内壁可以根据实际使用需求增设防滑凸筋，进一步提升与被连接件的摩擦阻力，避免相对转动。

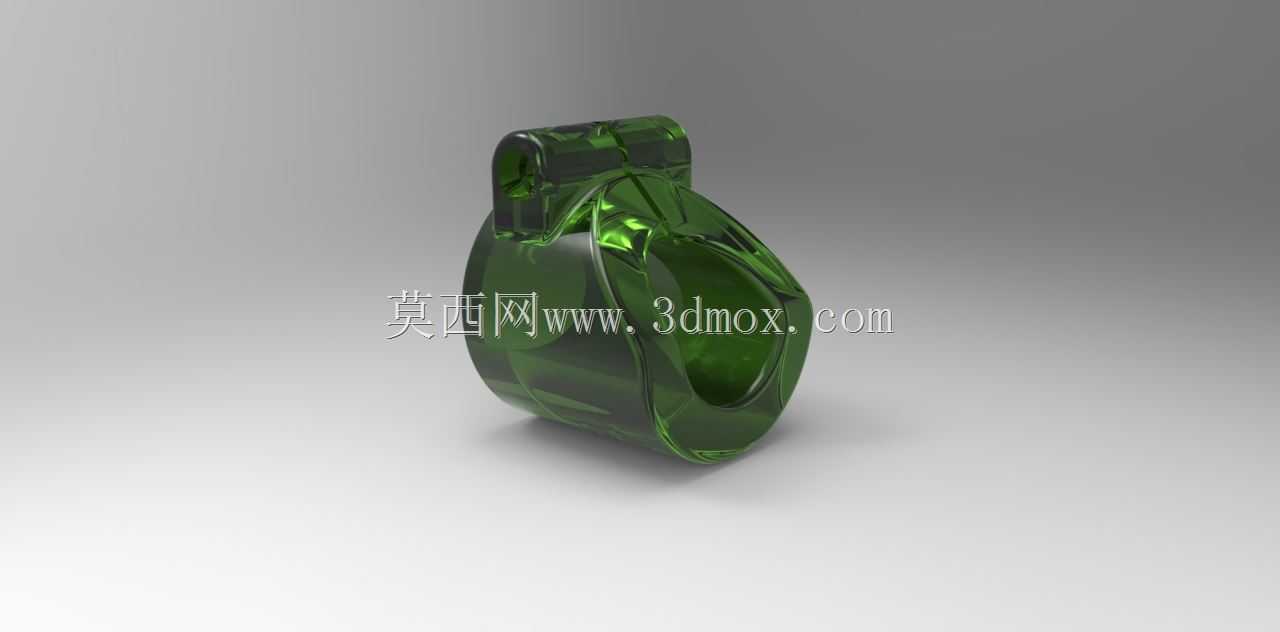

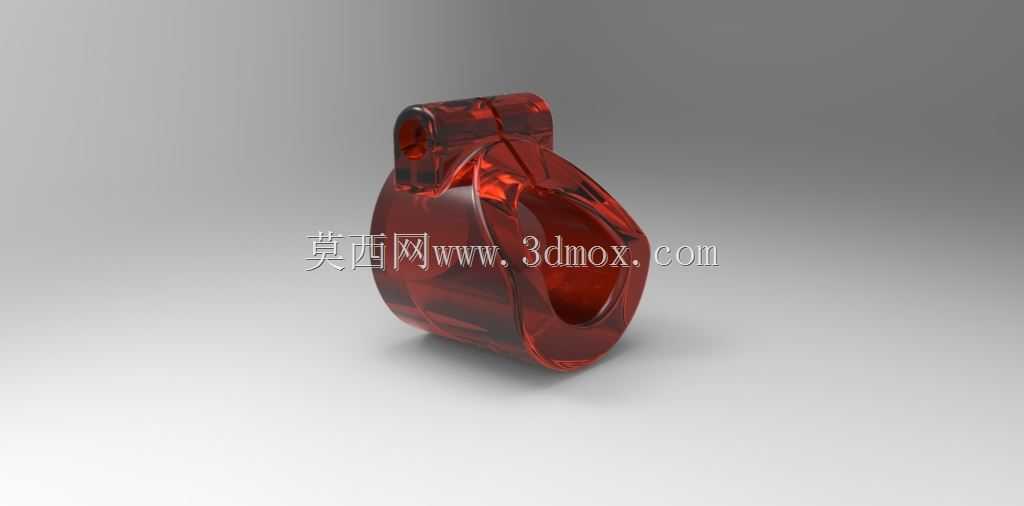

　　顶部的挂耳结构做了加厚处理，挂耳的开孔位置做了圆角过渡，避免应力集中导致挂耳断裂，这个挂耳既可以作为快拆的施力点，方便使用者手指施力掀开构件，也可以穿装挂绳，将防护帽与主体设备连接，避免拆卸后丢失。整体外形做了全圆弧过渡处理，没有尖锐棱角，一方面是避免使用过程中划伤操作人员，另一方面也能减少外力磕碰时的应力集中，提升构件的抗冲击性能。材质选用透明工程塑料的方案，一方面可以直观观察内部被包覆端头的连接状态，不需要拆卸构件就能检查是否存在松动、渗漏、错位的问题，另一方面透明材质的韧性表现较好，反复拆装也不容易出现脆裂问题。安装边界方面，构件的环形主体外径比被包覆端头大3-5mm，整体高度根据被包覆端头的长度调整，

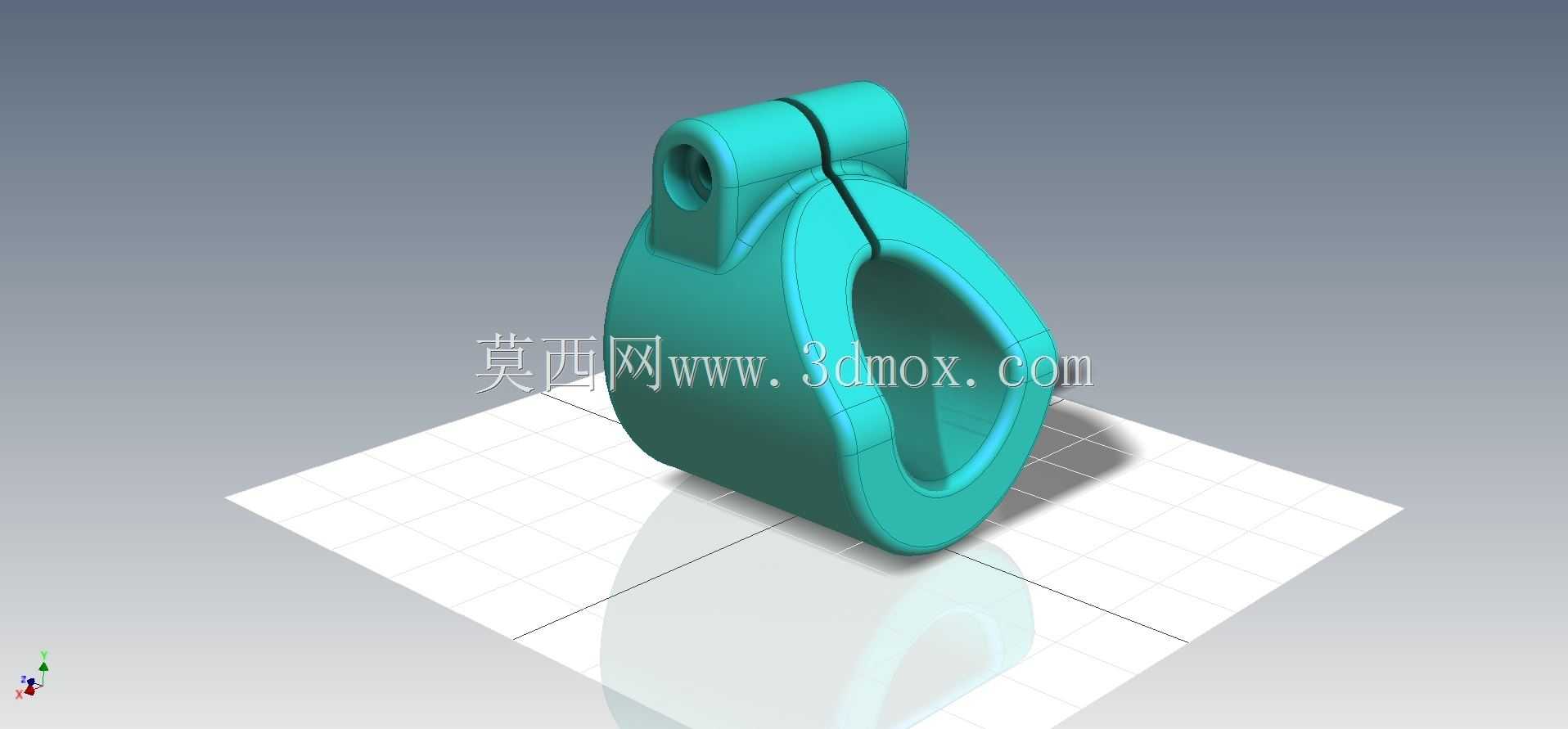

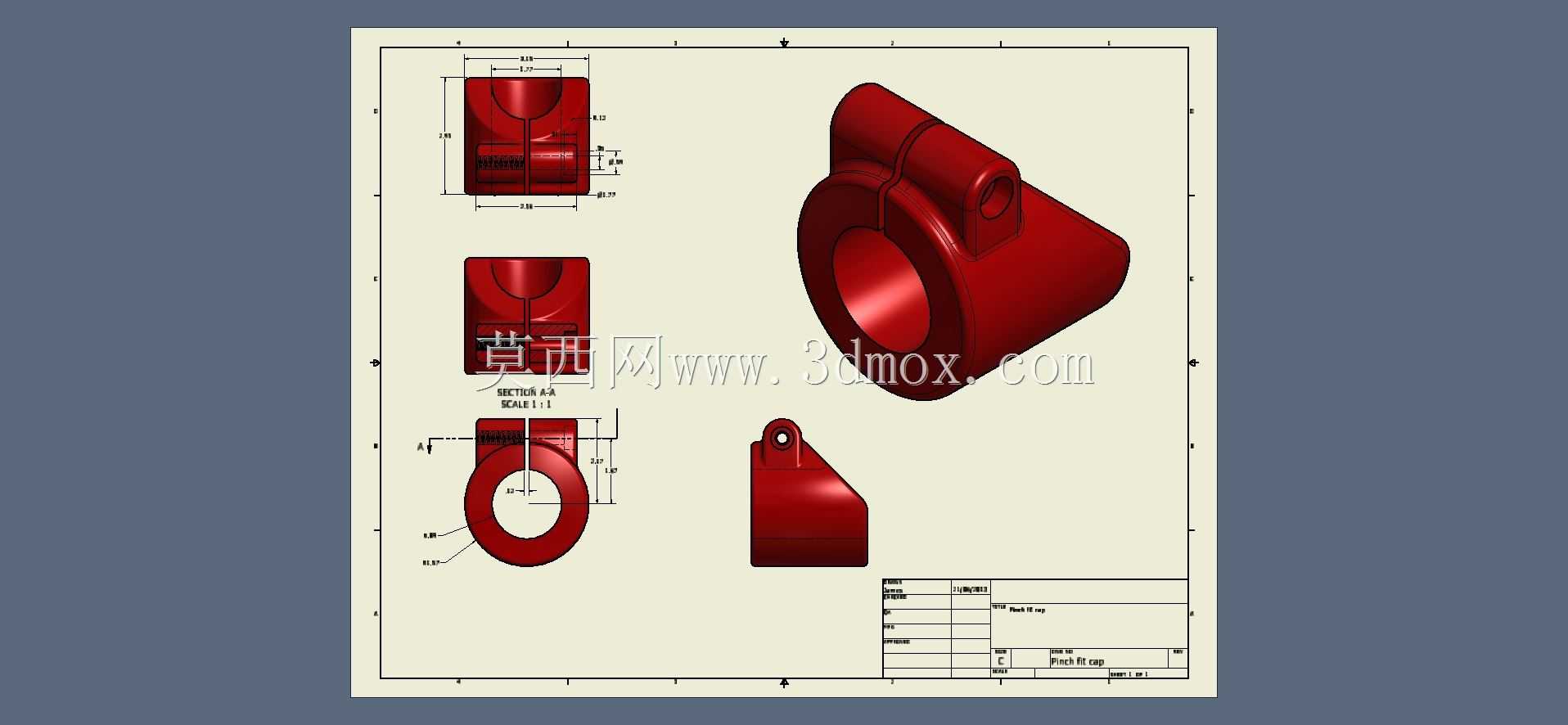

　　扣合后顶部挂耳高出被包覆端面2-3mm，既不会因为突出过多影响周边部件的装配，也能提供足够的施力空间。这类构件在设计时还考虑了不同工况的适配性，如果是用于有密封需求的场景，可以在环形内腔的根部增设一圈密封槽，配套安装O型密封圈，就能实现端头的防尘防水防护；如果是用于需要频繁拆装的场景，可以适当调整卡扣的弹性变形量，将拆装所需的按压力控制在15-20N区间，既保证扣合的可靠性，也不会因为拆装力度过大导致使用体验差。从建模逻辑来看，整体采用回转体加顶部特征拉伸的建模思路，先完成环形主体的回转特征，再做顶部挂耳的拉伸与开孔，最后对所有棱边做倒圆角处理，壁厚控制在1.5-2mm区间，兼顾结构强度与材料成本，也符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲问题。
