大跨度钢结构厂房承重框架结构设计

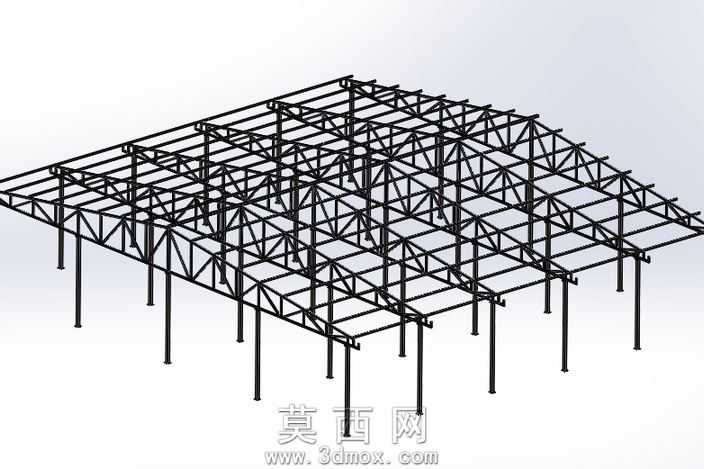

本作品为大跨度单层工业厂房的钢结构承重框架三维模型，采用三维建模软件完成全参数化搭建，完整还原了钢结构厂房从竖向承重到水平支撑的全套受力体系。建模过程中严格遵循钢结构设计的受力逻辑，首先定位竖向承重钢柱的排布点位，结合大跨度空间的荷载需求，采用等距阵列的方式布置多排竖向钢柱，每根钢柱采用等截面实心杆件建模，还原钢柱从基础顶面到屋面梁底的完整传力路径，柱脚位置预留了与基础连接的节点构造参考，柱顶设置了与屋面桁架连接的衔接节点，保证竖向荷载能够顺畅从屋面传递至基础结构。屋面部分采用主次桁架结合的排布方式，主桁架沿厂房短跨方向布置，承担屋面的主要竖向荷载，建模时还原了桁架的三角形腹杆构造，通过上下弦杆与斜腹杆、直腹杆的组合，形成稳定的桁架受力单元，在保证结构承重能力的同时最大化降低构件自重；次桁架沿厂房长跨方向布置，连接相邻的主桁架单元，形成整体的屋面承重网格，次桁架同样采用桁架结构形式，与主桁架的节点位置做了对齐处理，保证荷载传递的连续性。在主桁架与次桁架形成的网格之上，还布置了多道纵向、横向的水平支撑构件，水平支撑采用交叉斜杆的构造形式，布置在屋面桁架的上下弦平面内，用于传递水平方向的风荷载、地震作用，同时增强整个屋面框架的整体刚度，避免单个桁架单元出现侧向失稳的问题。模型中所有钢构件的连接节点都做了简化但符合工程逻辑的处理，钢柱与桁架的连接、桁架杆件之间的连接、支撑构件与主结构的连接都采用刚接节点的建模逻辑，还原钢结构厂房刚接框架的受力特性。材质方面为所有钢构件赋予了哑光黑色金属材质，模拟钢结构构件出厂时的防锈底漆质感，渲染时采用柔和的均匀漫反射光照，清晰展现所有构件的排布逻辑与空间位置关系，没有添加多余的装饰材质，方便使用者清晰观察结构的组成与构造。整个模型的建模思路围绕工业厂房钢结构的实际受力体系展开，没有冗余的装饰构件，完整呈现了大跨度钢结构厂房从竖向承重到水平支撑的全套结构组成，构件排布规整，传力路径清晰，可用于钢结构设计参考、施工交底演示、结构受力分析参考等场景，能够帮助使用者直观理解大跨度钢框架结构的空间构造逻辑。
