NEMA56C转IEC D80带键槽加紧轴适配器

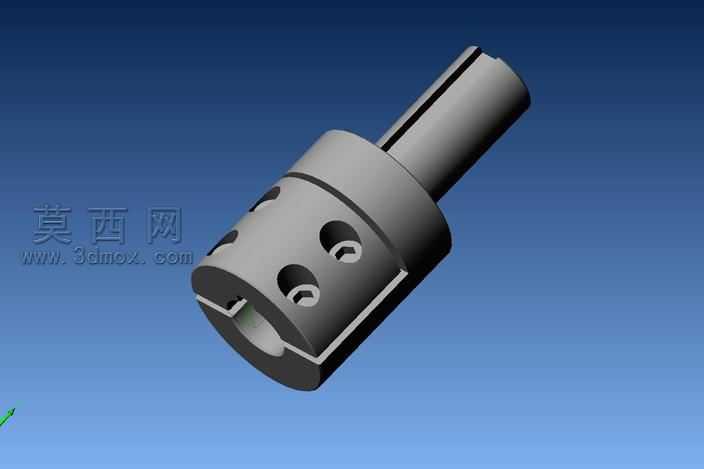

本模型为电机适配专用的加紧轴适配器，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动连接件的尺寸公差规范，保证各配合面的尺寸精度符合实际装配要求。模型整体为同轴回转体结构，主体分为两端适配连接段与中间加紧固定段，一端为适配NEMA 56C规格电机轴的内孔结构，另一端为匹配IEC D80设备轴的外伸轴段，外伸轴段上加工有标准键槽，用于实现周向传动的扭矩传递，避免轴连接过程中出现打滑失效的问题。中间加紧段为圆柱套筒结构，套筒侧壁均匀分布多个螺纹锁紧孔，建模时精准还原了螺纹孔的倒角、攻丝深度等细节特征，锁紧孔用于安装紧定螺钉，实现与两端轴的径向加紧固定，保证连接的同轴度与紧固可靠性；套筒端面还设计有开口加紧槽，能够在锁紧螺钉拧紧时产生微量弹性形变，进一步提升轴连接的抱紧力，适配存在微小尺寸公差的电机轴与设备轴。渲染阶段采用金属哑光钢材质模拟实际45号钢调质处理的零件质感，对轴段的加工面、锁紧孔的内螺纹面、键槽的侧壁分别设置了不同的粗糙度参数，还原机械加工零件的真实表面效果；场景采用渐变蓝色背景配合定向打光，清晰展现零件的外轮廓、孔位分布、键槽位置与加紧槽结构，方便使用者快速识别各结构的功能与位置。设计思路围绕跨标准电机与设备的连接需求展开，解决了NEMA标准电机与IEC标准设备轴径、安装尺寸不匹配无法直接装配的问题，建模时对所有过渡棱边都添加了符合机械加工工艺的圆角特征，避免应力集中问题，同时保证零件加工时的工艺可行性，各配合面的尺寸预留了合理的装配间隙，既保证装配时的顺畅度，又能满足传动过程中的同轴度要求，模型完整还原了成品零件的所有结构细节，可直接用于装配验证、工程出图或3D打印样件制作。
