三色RCA音视频连接插座三维结构设计

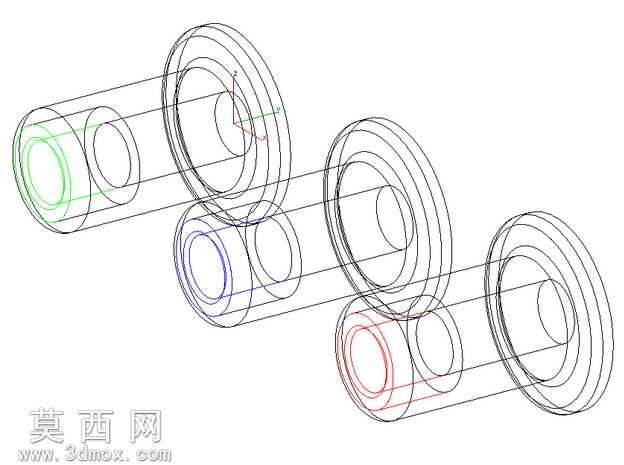

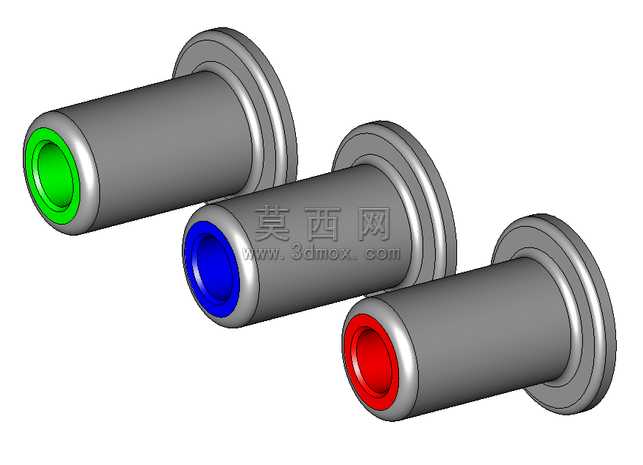

本作品为三色分组式RCA音视频连接插座三维模型，建模过程采用参数化设计逻辑，以同轴回转体结构为核心基础单元，先完成单个RCA接口母座的轮廓构建：首先绘制接口外层金属屏蔽套的截面轮廓，通过回转命令生成带安装限位台阶的套筒主体，再依次构建内部绝缘基座、中心信号接触针的嵌套结构，保证各部件同轴度公差符合音视频信号传输的装配要求。完成单个接口建模后，按照音视频设备通用的三色标识排布规则，将三个独立母座以等距平行的方式进行阵列排布，分别对应红、白、黄三色的音频右声道、音频左声道、复合视频信号通道，整体集成于同一安装面板基座上，适配影音设备面板的标准开孔安装尺寸。建模过程中对接口内部的卡扣限位结构、插拔导向倒角做了精细化还原，外层金属套筒的壁厚、绝缘层的隔断层厚、中心接触针的直径均参照行业通用RCA接口规范设定，保证模型可直接用于结构验证与装配模拟。线框展示模式下可清晰观察到三个接口的内部同轴结构完全一致，仅通过端部的色圈标识做功能区分，各接口之间保留足够的安装间距，避免相邻插头插拔时产生干涉。模型整体结构简洁规整，各部件的配合间隙经过合理设定，既还原了真实RCA连接器的插拔阻尼结构，也兼顾了三维模型的轻量化展示需求，可用于电子设备面板布局设计、音视频接口装配教学、接插件结构原理演示等场景，能够直观展现RCA连接器的同轴传输结构与多通道集成设计思路，为影音设备的接口布局优化提供直观的三维参考。
