M4规格笼式卡装连接螺母三维设计

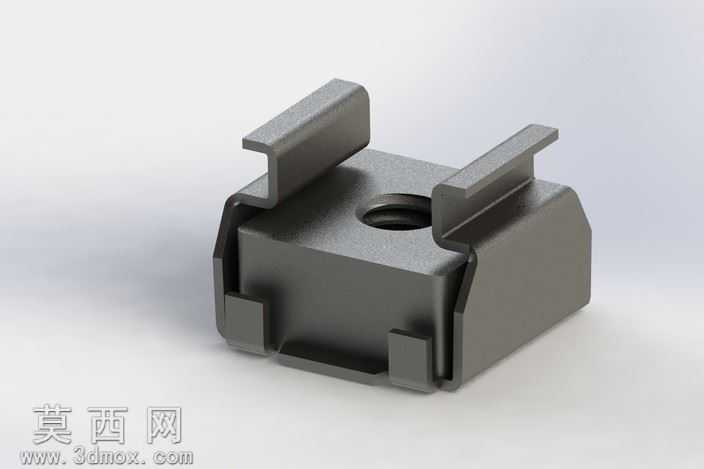

本作品为卡装式笼形螺母的三维参数化建模成果，建模阶段以SolidWorks为核心工具，采用自底向上的建模逻辑完成全结构构建：首先绘制螺母主体的基体草图，通过拉伸凸台命令生成方形核心基体，在基体中心位置绘制M4规格内螺纹的牙型轮廓，采用螺旋线扫描切除的方式生成标准内螺纹结构，保证螺纹参数符合通用紧固件的配合公差要求。针对笼体四周的弹性卡装翼片结构，采用钣金模块与实体建模结合的方式，先绘制翼片的展开轮廓草图，通过拉伸生成翼片基础形态后，利用折弯命令按照卡装所需的弹性角度完成折弯成型，同时对翼片与主体连接的根部做圆角过渡处理，模拟实际冲压零件的工艺圆角，避免应力集中的结构缺陷。模型的四个定位卡爪采用对称阵列的方式生成，保证各卡爪的尺寸一致性与位置精度，卡爪的导向斜面做拔模角度处理，还原实际零件装配时的导向导入特性。材质与渲染阶段，为模型赋予镀锌冲压钢板的材质属性，调整金属材质的粗糙度、反射率参数，模拟五金冲压件经表面处理后的哑光金属质感，渲染时采用工作室三点布光方案，主光源从侧上方投射突出零件的立体轮廓，辅光源补光弱化阴影死区，环境光添加微弱的环境反射效果，让金属表面的质感更贴近真实零件的视觉效果。结构设计上充分考虑该类笼螺母的实际使用场景，翼片的弹性形变空间预留合理，既保证卡入面板后有足够的卡紧力防止松脱，又避免形变量过大导致翼片断裂，面板适配厚度覆盖1.5mm至2.0mm的常用钣金规格，中心螺纹孔相对于面板安装孔的位置公差控制在0.5mm范围内，满足浮动连接的装配需求。整个建模过程严格遵循机械设计的工艺合理性，所有结构特征均可对应实际冲压生产的工艺步骤，无无法加工的冗余几何结构，模型的几何拓扑干净无碎面，可直接用于装配模拟、工程图导出以及3D打印样件验证。
