卡车轮毂连接法兰盘机械结构设计

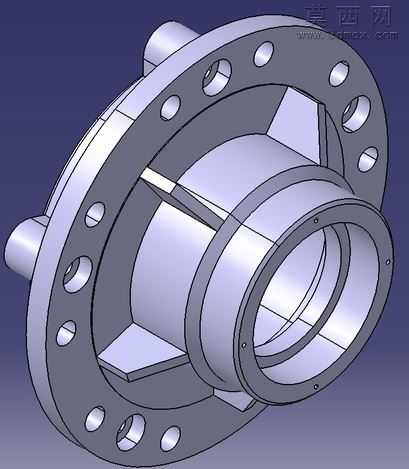

本作品为卡车车轮端连接法兰盘的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先确定法兰盘的核心安装基准轴线，再依次构建各段结构特征。模型主体采用回转类基础特征搭建核心筒体结构，筒体部分设计为阶梯变径形态，靠近外侧的大直径法兰端面上均匀排布一圈螺栓通孔，用于实现与车轮轮辋的紧固连接，孔位排布严格遵循卡车车轮安装的孔距标准，保证装配时的同轴度与连接强度；法兰盘外缘对称设置三个径向定位凸台，凸台端面预留定位销孔，用于装配时与车桥轴端的定位结构配合，避免安装错位。筒体内部设计有三道径向加强筋板，筋板沿筒体周向均匀分布，连接筒体内壁与法兰端面内侧，在不额外增加过多壁厚的前提下大幅提升构件的抗扭、抗弯承载能力，适配卡车重载行驶工况下的受力需求。筒体靠近车桥连接的一端设计有环形密封槽，用于装配密封圈阻挡泥沙、灰尘进入轮端轴承部位，密封槽的槽宽、槽深尺寸严格参照商用车轮端密封标准设定。建模过程中对所有安装孔位、配合端面添加了几何公差约束，保证各配合面的同轴度、端面跳动精度符合机械加工要求；材质渲染阶段为模型赋予了铸钢材质效果，还原金属构件的哑光金属质感，对加工配合面做了高光处理区分铸造毛坯面与机加工面，清晰展现不同加工区域的特征。整体结构设计充分考虑卡车重载、复杂路况的使用场景，在保证结构强度的前提下优化了壁厚分布，去除冗余材料实现轻量化设计，所有连接结构、定位结构均符合商用车轮端部件的通用装配规范，可直接用于后续的工程图导出、有限元受力分析以及数控加工编程参考，完整还原了卡车轮端法兰从设计构思到三维模型落地的全流程细节，结构特征清晰，参数设置合理，具备实际工程应用参考价值。
