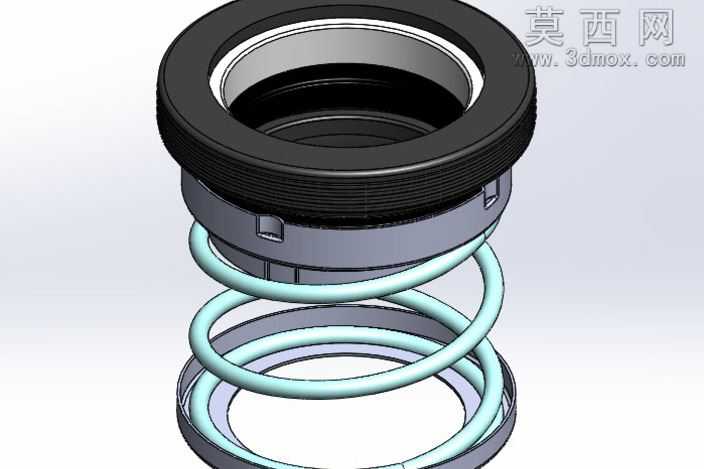

泵用内置弹簧式机械密封结构三维模型

本模型为泵用内置弹簧式机械密封结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械密封的实际装配逻辑与尺寸比例，完整还原了该类密封件的全部组成部件。模型整体自上而下分为静环组件、动环传动组件、弹性补偿组件三个核心部分，各部件间的装配约束完全匹配实际产品的装配关系，可清晰展示机械密封的工作原理与结构组成。渲染阶段采用工业级写实渲染方案，针对不同部件的材质特性匹配了对应的材质参数：顶部静环外圈的橡胶波纹管部分，采用哑光黑色橡胶材质，还原了橡胶件的细微表面纹理与低反光特性，准确表现橡胶材质的柔韧质感；金属环座与传动卡扣部分采用哑光银灰色金属材质，添加了细微的机加工纹理，表现金属构件的加工质感与结构刚性；中部的螺旋补偿弹簧采用淡青蓝色金属漆面材质，清晰区分弹簧与其他金属部件，同时准确表现弹簧的螺旋曲面结构与金属光泽；各部件的接触端面做了精细化处理，还原了密封端面的高精度加工特性。结构设计上，该机械密封采用内置单弹簧结构，弹簧套设在动环组件外侧，可在工作过程中持续为动环提供轴向补偿力，保证动环与静环端面始终紧密贴合，实现泵腔内部与外界的流体密封；静环外侧的橡胶波纹管既起到辅助静环固定的作用，又可实现静环与泵腔体之间的静密封，同时可补偿一定的轴向安装偏差；动环上设置的传动卡扣可与泵轴的传动结构配合，保证动环随泵轴同步旋转，避免动环与轴之间出现相对转动导致的磨损。建模过程中对弹簧的螺旋参数、密封端面的宽度、橡胶件的壁厚等关键参数均做了准确还原，各部件之间的配合间隙符合实际产品的公差要求，既保证了模型的结构完整性，又可清晰展示各部件的配合关系，可用于机械密封结构原理演示、泵类产品密封结构选型参考、相关课程教学演示等场景。
