传感器配套轮缘连接结构三维设计

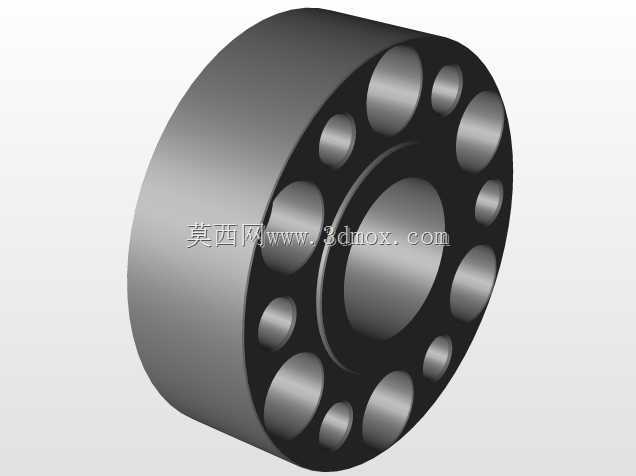

　　在工业传感检测场景中，轮缘类构件常作为转速、位移类传感器的配套安装载体，承担着传动衔接、定位基准的核心作用，这类构件的设计精度直接影响传感器检测数据的稳定性，不少现场调试中出现的检测数据跳变问题，追根溯源都和轮缘构件的形位公差超差、安装配合间隙不合理有关。从结构设计逻辑来看，这款轮缘构件采用一体化法兰衔接结构，摒弃了传统分体式连接的冗余紧固件设计，法兰端的止口定位面做了同轴度公差约束，安装时可直接与传感器转轴端的定位台阶贴合，无需额外调整找正，能有效降低现场装配的工时消耗。轮缘的外圈工作面做了表面粗糙度细化处理，避免长期运转过程中出现磨损不均导致的检测基准偏移，轮缘本体的壁厚经过受力校核，既满足高速运转下的结构强度要求，

　　又控制了整体转动惯量，不会给传感器转轴带来额外的负载扭矩，适配多数接触式旋转传感器的负载阈值。从安装边界来看，法兰端的安装孔位采用均布设计，孔距公差严格按照机械配合标准设定，可适配不同规格的传感器安装基座，轮缘的轴向尺寸经过压缩，不会占用过多的设备内部安装空间，在紧凑化设计的自动化检测工位中也能顺利完成装配。实际应用中，这类轮缘构件广泛用于生产线转速检测工位、设备转轴运行状态监测单元、自动化输送线的位置反馈模块，不少设备运维场景中，原有轮缘构件磨损后更换时，常出现配合尺寸不匹配导致的安装错位问题，这款结构在设计时就考虑了通用互换性，法兰止口的尺寸、安装孔的分布都参照行业通用的传感器安装规范制作，可直接替换同规格的老旧构件，

　　无需对原有安装基座做二次加工。轮缘与法兰的衔接处做了圆弧过渡处理，避免应力集中导致的构件断裂问题，即使在设备频繁启停的冲击负载下，也能保持结构的稳定性，不会出现开裂、变形等失效情况。建模过程中对构件的各个配合面都做了公差标注，结构工程师在调用该模型做整机装配时，可直接提取配合尺寸做干涉检查，无需重新测绘构件尺寸，能大幅缩短传感检测单元的设计周期。
