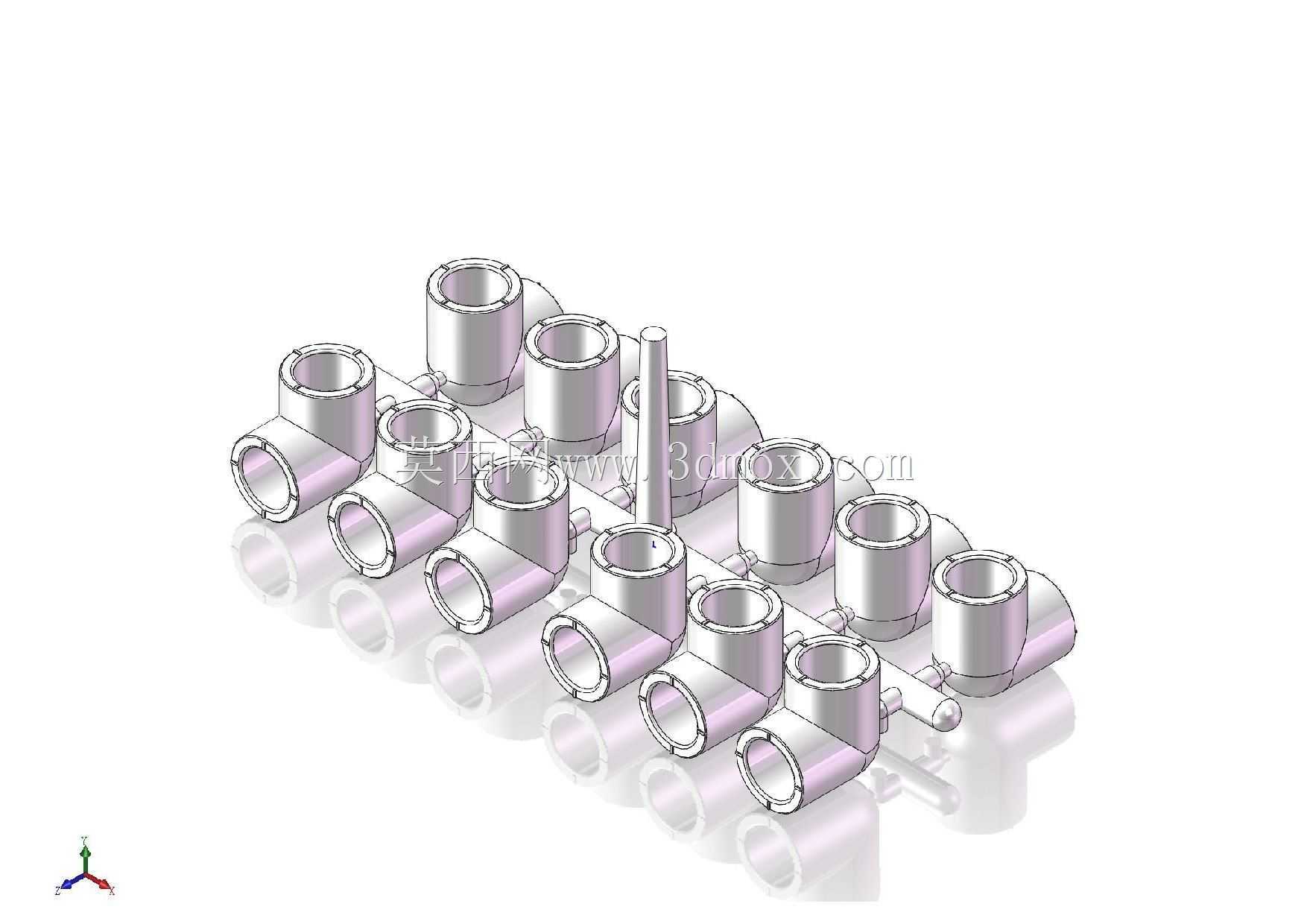

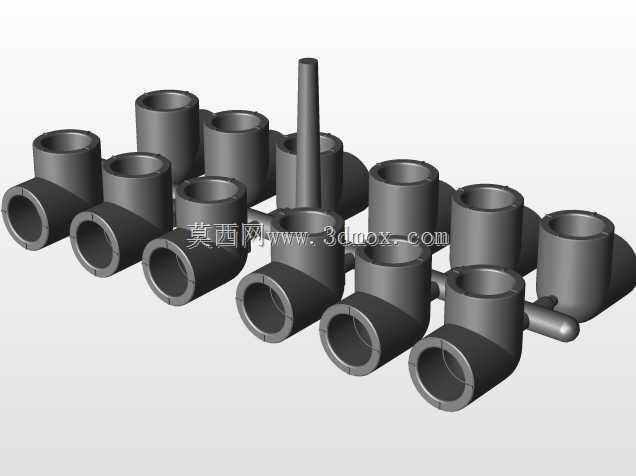

25肘系列管路连接弯头组合结构

　　这套组合式肘接管路构件，主要面向中小通径流体输送系统的管路转向布局需求，在气动控制回路、低压液压支路、洁净流体输送管线、小型设备冷却循环管路中都有广泛的应用场景。日常做设备管路布局时，经常会遇到安装空间局促、管路需要多节点转向的情况，单只弯头逐一组装不仅装配效率低，还容易因为接口对位偏差产生密封应力，这套组合结构就是针对这类密集布管场景做的集成化设计。从结构设计逻辑来看，所有弯头均采用标准90度转向结构，接口端统一适配同规格管路连接尺寸，端部的承插结构预留了标准密封件安装槽位，装配时不需要额外调整接口角度，同批次构件的接口同轴度公差控制在0.05mm以内，能有效避免装配后出现管路别劲、密封面受力不均导致的渗漏问题。

　　构件的外形轮廓做了等壁厚设计，转角处采用圆弧过渡结构，既可以降低流体流经转角时的局部阻力损失，也能避免转角处应力集中导致的构件受压破损，针对不同的安装空间需求，组合里包含了不同排布密度的弯头单元，既可以成排安装在阀岛集成块上做集中气源输出，也可以拆分单独使用在单条管路的转向节点上。安装边界方面，单只弯头的两个接口中心距严格匹配对应通径管路的安装间距要求，成组排布时相邻弯头的接口间距预留了标准扳手的操作空间，不需要额外定制专用工装就能完成紧固操作，构件的整体高度控制在常规管路安装的预留空间范围内，不会出现安装后与周边设备构件产生干涉的问题。实际选型使用时，可以根据管路的转向节点数量、排布方向选择对应数量的弯头单元组合，

　　不需要额外加工转接块，就能完成多管路的同步转向布局，相比单个弯头逐一组装的方式，能减少至少三成的装配工作量，同时因为接口对位精度更高，后期管路维护时的拆装复装效率也能得到明显提升。针对有洁净要求的流体输送场景，构件的内壁转角处做了抛光处理，没有卫生死角，不容易残留输送介质，也能满足食品、医药类小型设备的流体管路使用要求。
