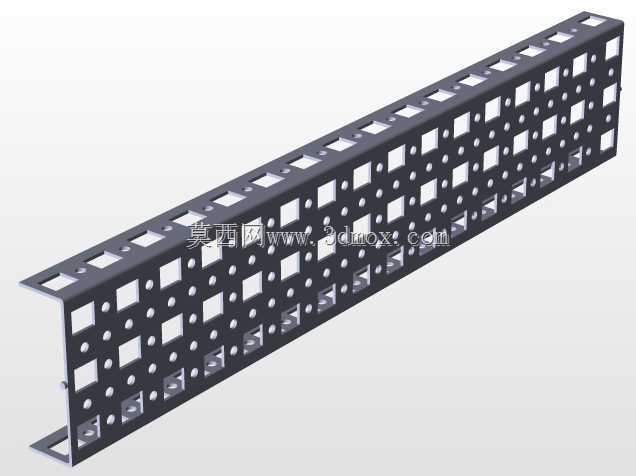

多孔式机柜布线理线金属安装支架

　　在标准19英寸机柜的内部布线作业场景中，这类多孔金属安装支架是规整弱电、强电线路，固定各类小型传感、接线模块的核心承载构件，日常运维中能大幅降低线路杂乱引发的检修难度，也能避免线缆堆叠造成的散热不畅问题。从实际使用场景来看，这类支架多安装在机柜立柱的侧方或者设备层间的空余位置，既可以作为线缆理线的依托，通过预留的不同规格孔位使用扎带固定各类走线，也能直接在支架表面安装小型接线端子、信号转换模块、传感采集单元等轻量化元器件，替代零散的安装片实现集成化布设。设计这类构件的时候，首先要匹配标准机柜的安装孔距，支架整体采用长条形等截面结构，侧边的折弯边做了加厚处理，保证长尺寸安装下不会出现中部下挠变形，

　　折弯处的圆角处理避免安装时割伤线缆或者作业人员手部。表面的孔位排布做了分区设计，长条形的腰型孔主要用于支架自身在机柜立柱上的位置微调，安装时不需要完全对准固定孔位，可以根据实际布线需求前后、上下小幅调整支架位置，适配不同深度的机柜内部空间；密集的方形通孔和圆形小孔则兼顾了不同固定方式的需求，方形孔适配卡式螺母的快速安装，不需要额外在支架上攻丝，圆形小孔既可以穿扎带固定线缆，也能通过自攻螺丝固定小型塑料外壳的采集模块。从安装边界来看，支架的宽度控制在标准机柜侧方走线空间的允许范围内，不会突出到设备安装区域干涉服务器、交换机等标准机架设备的推入，厚度选用常规的冷轧钢板规格，既保证足够的结构强度承载多模块的重量，

　　也不会过度占用机柜内部的宝贵空间。表面做了黑色喷塑处理，一方面是和机柜内部的深色环境保持一致，观感更规整，另一方面喷塑层的绝缘特性可以避免金属支架和线缆外皮长期摩擦造成外皮破损后引发的短路风险，同时也能提升支架的防锈能力，适配机房内可能存在的温湿度波动环境。实际建模过程中，这类钣金件的折弯系数要匹配常规冷轧钢板的加工参数，孔位的排布要避开折弯应力集中区域，避免折弯加工时出现孔位变形，所有开孔的边缘都做了去毛刺处理的结构预留，保证加工完成后没有锋利的毛边。这类支架的通用性极强，除了标准网络机柜之外，在工业控制柜、自动化设备的电气仓内部也能灵活使用，只要有规整布线、零散模块固定的需求，都可以通过截取对应长度或者调整安装位置来适配，不需要单独定制特殊的安装构件，能大幅降低电气装配环节的非标加工成本，提升装配作业的效率。
