多轴同步飞轮螺栓自动拧紧作业装置

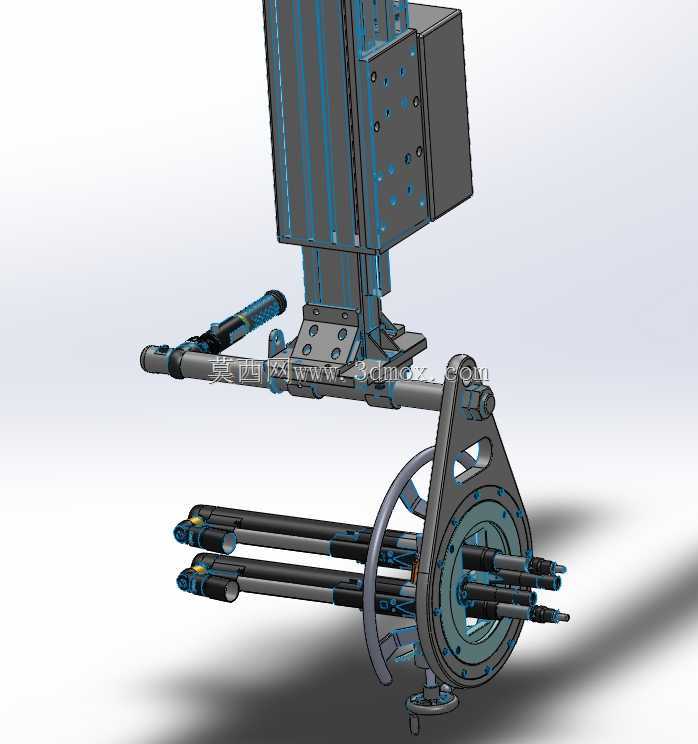

　　在动力总成装配产线中，飞轮与曲轴端的连接螺栓紧固是直接影响动力输出可靠性的关键工序，传统单轴逐颗拧紧的作业方式不仅节拍难以匹配高速产线需求，还容易因螺栓拧紧顺序、预紧力一致性偏差导致飞轮端面跳动超差，埋下连接松动、动平衡失效的隐患，这套多轴同步拧紧装置正是针对该类工序痛点开发的专用作业机构。从结构布局来看，装置采用立式悬臂搭载多轴拧紧执行端的设计，上部的竖直安装座可直接适配产线现有桁架或固定机架的安装接口，安装座上预留的多组阵列安装孔位支持不同高度工位的调节需求，可适配从乘用车飞轮到商用车大尺寸飞轮的作业高度差，竖直方向的滑动导轨副配合锁紧机构，能在调整到位后完全锁止位置，避免作业过程中出现晃动偏移。

　　下部的执行端采用环形分布的多轴拧紧轴布局，拧紧轴的排布位置完全匹配飞轮安装螺栓的节圆直径，作业时可一次性对准所有螺栓点位，无需反复移位找正，环形框架内侧设置的定位销可先与飞轮端面的工艺定位孔配合，完成执行端与工件的同轴定位，保证每根拧紧轴与螺栓的同轴度偏差控制在允许范围内，避免拧紧过程中出现偏磨、螺栓打滑的问题。每根拧紧轴都集成了扭矩与转角实时反馈模块，可按照预设的扭矩-转角工艺曲线完成紧固作业，多轴同步作业的模式能保证所有螺栓同步受力，避免单轴拧紧时工件受偏载产生的微变形，同时大幅压缩单工位作业时长。装置的横向调节臂可根据不同型号飞轮的螺栓分布圆尺寸调整拧紧轴的径向位置，

　　无需更换整套执行端就能覆盖一定尺寸范围内的多规格产品装配需求，适配柔性产线的多品种混线生产要求。从安装边界来看，装置整体竖直方向的伸缩行程可覆盖常见动力总成装配工位的高度差，执行端环形框架的外径尺寸控制在合理范围内，不会与周边的工件输送线、夹具产生干涉，管线采用拖链内置排布，避免作业过程中管线与工件、机架发生剐蹭磨损。在实际产线应用中，该装置可直接集成到自动化装配线中，配合工件到位传感器、顶升定位机构实现全自动拧紧作业，也可搭配平衡吊作为半自动化工位的作业工具，降低操作工人的劳动强度，同时所有拧紧数据可实时上传至产线质量管理系统，实现每颗螺栓紧固参数的可追溯，满足动力总成装配的质量管控要求。
