气缸驱动直线往复载料滑台结构

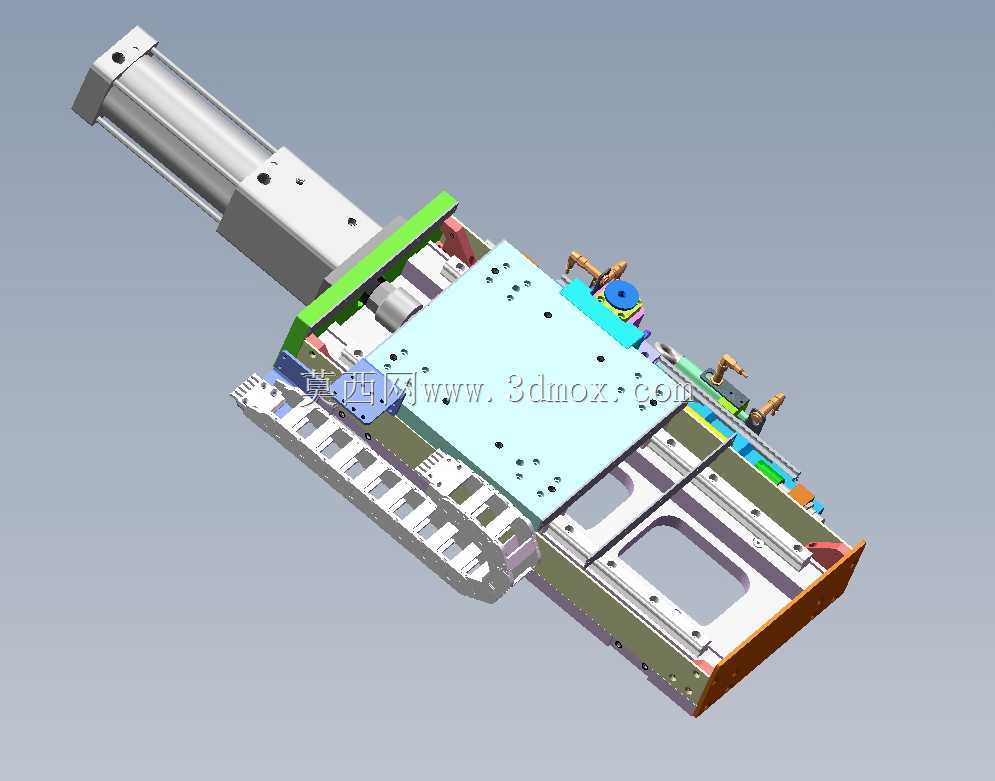

　　这款滑台主要面向3C电子、小五金件加工装配线的工位转运场景，可直接集成在倍速链线体旁、单工位自动装配设备的机架台面上，承担工件在相邻加工、检测、上下料工位间的直线往复输送任务，替代传统人工取放料动作，适配节拍在5-15秒每循环的中低速自动化产线需求。从结构设计逻辑来看，该滑台采用标准气缸作为直线动力输出元件，气缸缸体通过转接块固定在滑台底座的侧端安装位，活塞杆端部与滑动载板通过浮动接头连接，可抵消安装过程中产生的微小同轴度误差，避免气缸杆受径向力导致密封件过早磨损。滑动导向部分采用双列直线导轨搭配滑块的组合，导轨沿底座长度方向平行布置，滑块通过内六角螺钉锁紧在载板底面，保证载板在全行程运动过程中无偏摆、卡顿，

　　重复定位精度可控制在±0.05mm范围内，满足多数小件装配、检测工序的定位要求。载板表面加工有呈矩阵排布的螺纹安装孔与定位销孔，可根据实际搭载的工装夹具、工件载具调整安装位置，无需二次加工载板基面；底座两端设置有聚氨酯缓冲限位块，在气缸行程末端吸收冲击动能，降低滑台启停时的振动与噪音，同时避免硬碰撞导致结构件变形。安装边界方面，滑台整体底座采用阳极氧化铝材加工，底面预留有贯穿式安装槽，可通过T型螺栓直接固定在铝型材机架或钢板工作台面上，无需额外制作转接安装板；滑台总宽度控制在200mm以内，行程可根据实际工位间距调整气缸规格适配，侧向布置的驱动气缸不会额外占用滑台上方的操作空间，方便周边布设检测传感器、挡料机构等配套组件。日常维护时，只需定期向导轨滑块注油嘴加注润滑脂，检查气缸安装螺钉与导轨锁紧螺钉的预紧力即可，整体结构无复杂传动链路，故障率低，适合非精密重载类的自动化工位改造与新设备集成使用。
