发动机气门导管自动喷油作业设备结构

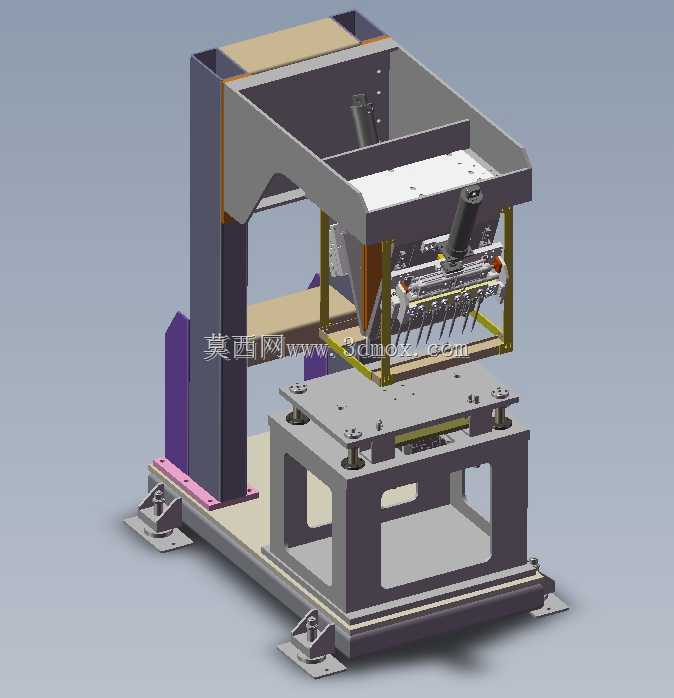

　　该设备主要应用于发动机缸盖装配生产线的气门导管预装工序，在气门与导管压装前完成导管内壁的定量喷油润滑作业，避免干压导致的导管内壁拉伤、气门杆卡滞等装配缺陷，是发动机缸盖分装线的核心辅助工位设备。从结构布局来看，设备采用框架式立式排布，底部为带调平地脚的焊接机架，机架上方设置可微调位置的工件定位台，定位台通过四个可调支撑柱与机架连接，可适配不同型号缸盖的定位孔位偏差，支撑柱带锁紧结构，调整到位后可锁死位置避免作业过程中移位。上部作业单元采用龙门式安装结构，喷油执行模组通过线性导轨挂载在龙门框架上，可沿竖直方向完成升降动作，模组上集成多组喷油嘴，排布间距与缸盖上火花塞安装孔、气门导管孔的孔位间距完全匹配，

　　下降到位后每个喷油嘴可精准伸入对应导管孔内，喷出定量雾化润滑油，油液均匀附着在导管内壁，不会出现多余油液滴落污染缸盖其他部位的问题。设计过程中重点考虑了作业的对位精度与防呆需求，定位台上设置有与缸盖工艺孔匹配的定位销，工件放置到位后可触发到位检测信号，未放置到位时设备不会启动喷油动作，避免油液喷空造成车间污染。喷油模组的升降行程设置有硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块，避免模组下行超程撞坏工件或喷油嘴，软限位通过位置检测元件触发，控制模组的停止位置，保证喷油嘴伸入导管的深度处于合理区间，既不会过深碰伤导管内孔倒角，也不会过浅导致油液喷到孔外。设备的安装边界需预留工件上下料的操作空间，正面需预留至少600mm的操作距离，

　　方便操作人员取放缸盖，背部预留300mm的管线排布与维护空间，设备整体高度控制在1.8米以内，适配常规装配车间的工位高度与照明布局。油路部分采用集成式油路块设计，每个喷油嘴的供油量可通过油路块上的调节旋钮单独调整，适配不同管径导管的润滑油量需求，油路入口设置有过滤装置，避免油液中的杂质堵塞喷油嘴，影响喷油均匀性。整体结构采用模块化设计，上部喷油模组与下部定位台均可快速更换，切换生产不同型号缸盖时，仅需更换对应定位销与喷油嘴安装板即可完成换型，换型时间可控制在15分钟以内，适配多品种小批量的发动机生产需求。
