汽车发动机油底壳螺栓自动拧紧工作站

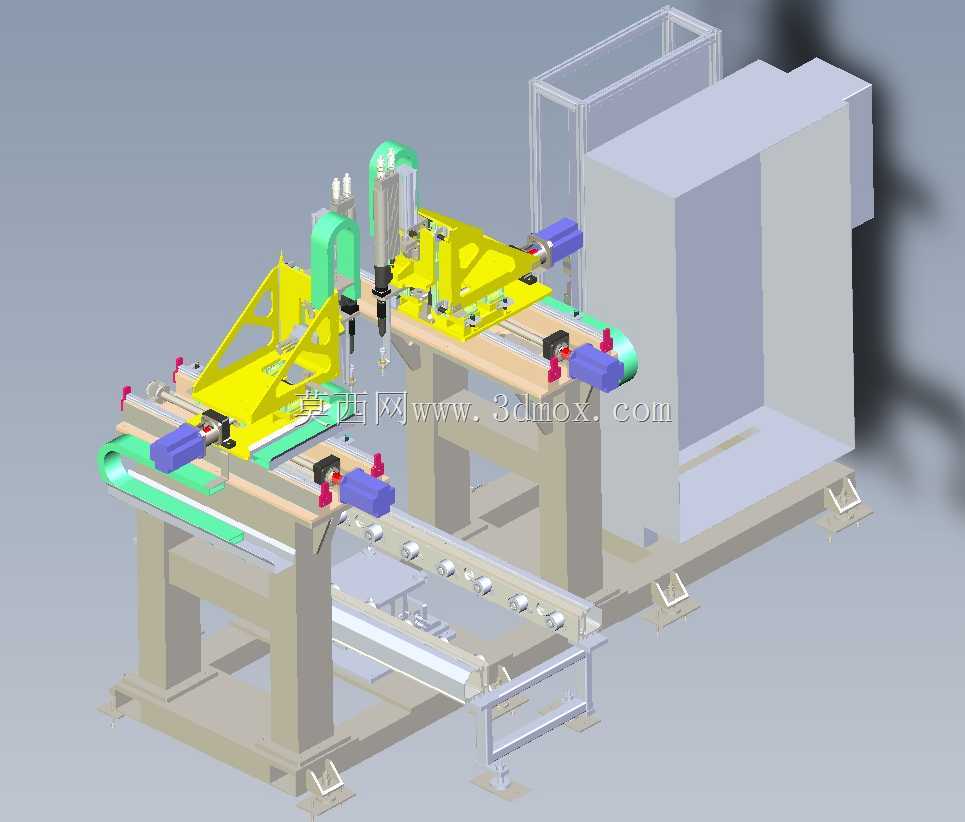

　　这套拧紧设备主要面向乘用车动力总成装配线的终装工序，针对油底壳与上缸体结合面的多组螺栓同步拧紧需求设计，替代传统人工持扭矩扳手逐点拧紧的作业模式，可直接嵌入现有发动机装配流水线，适配混线生产场景下多机型共线装配的节拍要求。设备整体采用框架式落地安装结构，底部通过可调式地脚与车间地面固定，安装时需预留前后侧工件上下料的输送通道，以及后侧电气柜的检修开门空间，整体占地宽度适配常规1.2米宽度的动力总成装配线体，输送面高度与线体滚道面齐平，无需额外增设过渡转接机构。从功能布局来看，设备集成了工件定位夹紧单元、多轴拧紧执行单元、横向进给模组、扭矩反馈系统几个核心模块，工件随托盘进入工位后，定位机构先通过缸体工艺孔完成精准定位，

　　夹紧块从两侧托住缸体下沿避免拧紧过程中工件移位，之后拧紧轴组随进给模组移动到对应螺栓孔位上方，先完成螺栓的自动认帽，再按照预设的多段扭矩转角工艺参数完成拧紧作业，每颗螺栓的拧紧扭矩、转角数据都会实时上传到产线MES系统，满足装配过程的质量追溯要求。设计过程中重点考虑了拧紧过程的反扭矩抵消，拧紧轴安装座采用高刚性的焊接钢结构，配合线性导轨的承重导向，避免长期作业后出现轴组偏斜导致的螺栓滑牙、扭矩超差问题；拧紧头配备了浮动补偿机构，可兼容工件定位带来的±2mm位置偏差，降低对上游工位定位精度的严苛要求。输送部分采用倍速链结构，可兼容带工装托盘的工件输送，工位两端设置挡停器与顶升机构，工件到位后自动顶起脱离滚道，

　　减少输送链受力变形对定位精度的影响。设备的拧紧轴数量与排布完全匹配油底壳一圈的螺栓孔位分布，可一次完成所有螺栓的拧紧作业，单工位作业节拍控制在40秒以内，相比人工拧紧效率提升3倍以上，同时彻底避免人工操作带来的扭矩不一致、漏拧错拧问题，拧紧合格率可稳定控制在99.8%以上。电气柜集成在设备后侧，与主机框架连为一体，减少外部走线的防护需求，操作面板设置在设备前侧立柱上，方便操作人员切换工艺参数、查看设备运行状态，设备四周预留了安全光栅安装位，可接入产线安全回路，人员进入作业区域时设备自动暂停，满足车间安全生产的规范要求。
