立式凸轮轴盖自动拧紧作业设备

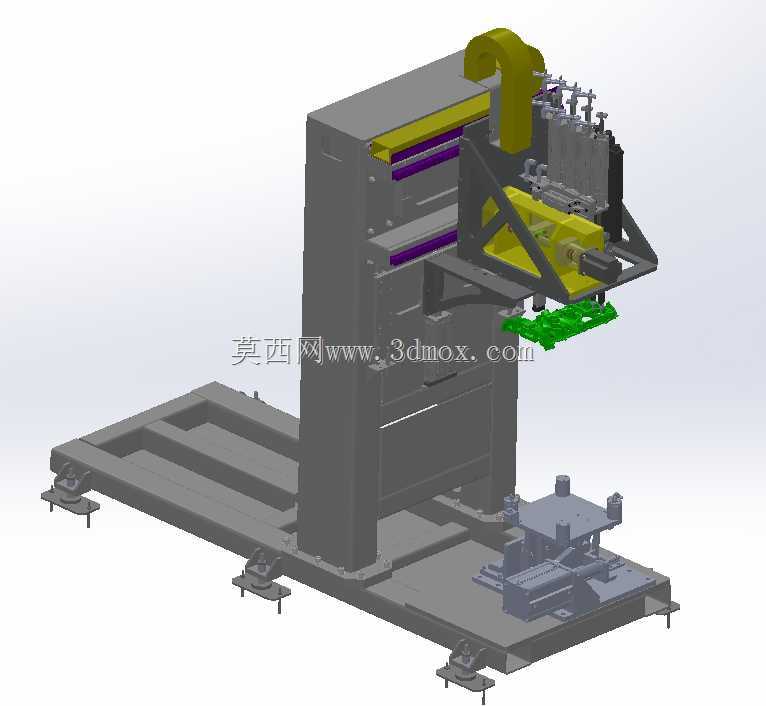

　　在汽车动力总成零部件装配产线中，凸轮轴盖作为发动机配气机构的核心固定部件，其螺栓拧紧工序直接影响凸轮轴运转精度与发动机密封性能，传统人工手持扭矩扳手作业的方式，不仅效率难以匹配量产节拍，还容易出现扭矩偏差、漏拧错拧等问题，这款立式凸轮轴盖拧紧设备正是针对该工序痛点开发的专用作业装置。设备采用单立柱悬臂式布局，底部为整体焊接式安装底座，底座上预留了四个可调式脚轮与调平支撑脚的安装位，整体占地边界约1200mm×900mm，安装时无需预埋地脚螺栓，仅需通过调平脚调整底座水平度即可投入使用，适配现有装配产线的工位改造需求，不需要对原有产线布局做大幅调整。底座前端设置工件定位工装台，工装台采用快换式定位销设计，

　　可根据不同型号的凸轮轴盖组件更换定位模块，兼容多规格发动机缸盖总成的上料定位，定位精度控制在±0.1mm以内，能够保证拧紧轴与螺栓孔的同轴度要求。立柱部分采用双直线导轨副做升降导向，配合伺服电机驱动的滚珠丝杠实现拧紧机构的Z向精准进给，进给行程可根据工件高度做参数化调整，最大适配高度差达300mm，覆盖主流乘用车、商用车发动机凸轮轴盖的装配高度范围。前端的拧紧执行单元采用多轴并列式布局，可根据螺栓分布位置调整各拧紧轴的间距，每根拧紧轴都集成了扭矩传感器与角度编码器，能够实时反馈拧紧过程中的扭矩与转角数据，实现扭矩-转角法的高精度拧紧控制，拧紧扭矩误差可控制在±2%以内，满足发动机核心部件装配的工艺要求。

　　设备的走线与管路全部集成在立柱后侧的拖链内，黄色的柔性拖链可随升降机构同步运动，避免管线磨损与干涉问题，执行单元侧方设置的防护支架可在机构异常下坠时起到机械限位保护作用，避免工装与工件被撞损。从设计逻辑上看，这款设备没有采用复杂的多轴机器人结构，而是针对单工序的作业需求做了功能精简，在保证拧紧精度与作业效率的前提下，压缩了设备的整体制造成本与维护难度，非常适合发动机装配线的专机工位布置，也可作为离线返修工位的专用设备使用，作业时操作人员仅需完成工件上下料，设备可自动完成定位、进给、拧紧、复位的全流程动作，单工位作业节拍可控制在30秒以内，相比人工作业效率提升3倍以上，同时能完全消除人工操作带来的质量波动。
