发动机气门锁片压装专用工装设备

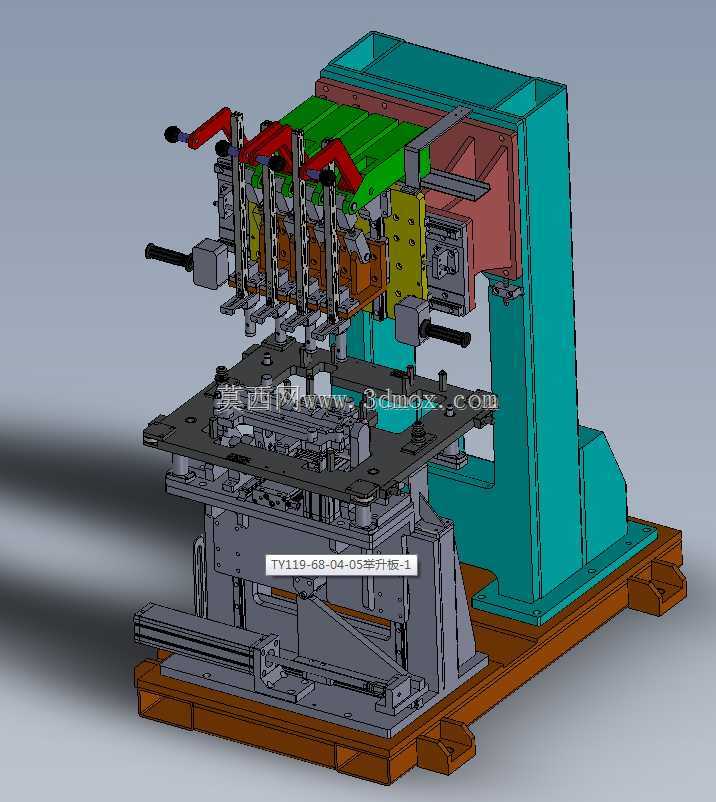

　　该设备主要应用于内燃机制造、发动机大修再制造的气门组件装配工序，核心用途是完成气门锁片与气门杆、气门弹簧座的精准压合装配，替代传统手工敲击装配的作业方式，避免手工装配时锁片偏装、弹簧弹出伤人、气门杆磕碰损伤的常见问题，适配多缸发动机的批量装配作业需求。设备采用立式C型床身结构，底座采用加厚铸铁焊接件加工，底部预留叉车搬运槽与地脚螺栓安装孔，整体安装边界可适配常规车间装配工位的布局要求，不需要额外做特殊地基处理，可直接固定在标准装配工作台或车间硬化地面上。上部压装单元设置多组独立压装头，可同时完成同缸多个气门的锁片压装作业，压装头前端设置导向定位结构，压装前可自动对准气门弹簧座中心，压装行程设置硬限位与缓冲结构，

　　避免压装过行程导致气门杆弯曲变形。下部工件定位台采用快换式定位板设计，可根据不同机型的缸盖结构更换定位工装，定位板上设置定位销与缸盖螺栓孔精准配合，保证缸盖放置后各气门中心与压装头同轴度控制在0.1mm以内，定位台下方设置直线导轨滑移机构，方便操作人员上下料时将工作台拉出，压装作业时推回工作位，降低操作人员的作业强度。设备侧面设置手动操作手柄与锁紧机构，可根据不同型号气门的装配高度调整压装单元的竖直位置，调整完成后通过侧边锁紧块固定位置，适配不同排量、不同结构发动机的气门装配需求。压装过程中，压头下行时先压缩气门弹簧至弹簧座到位位置，锁片通过自身锥面自动卡入气门杆的锁片槽内，压头回程后弹簧回弹即可将锁片牢牢固定在弹簧座与气门杆之间，

　　整个压装过程的压装力通过弹簧压缩量控制，不需要额外设置压力传感器即可保证压装到位，结构可靠性高，后期维护成本低。设备的管线全部内置在床身空腔内，外部无裸露管线，避免车间作业时磕碰损坏管线，各运动副位置均设置润滑注油口，日常维护时可直接加注润滑脂，不需要拆解设备结构。
