带EMKA铰链防水防尘金属板图腾箱体结构

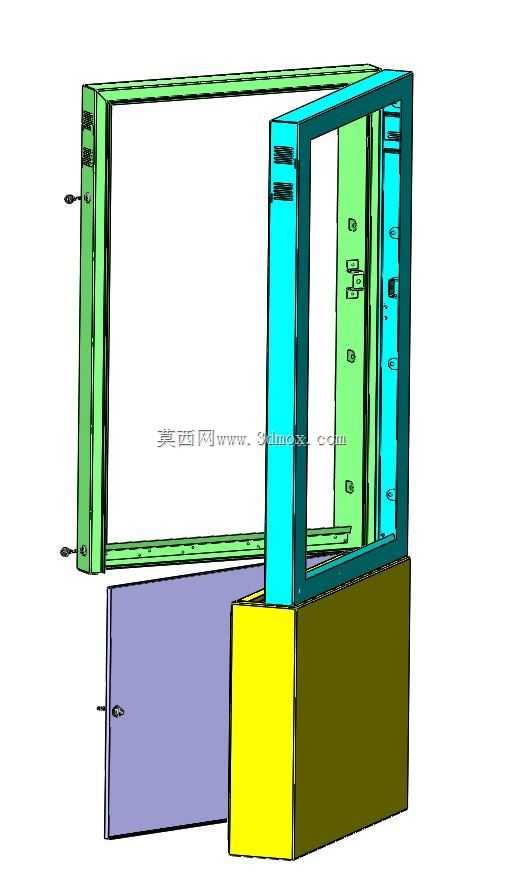

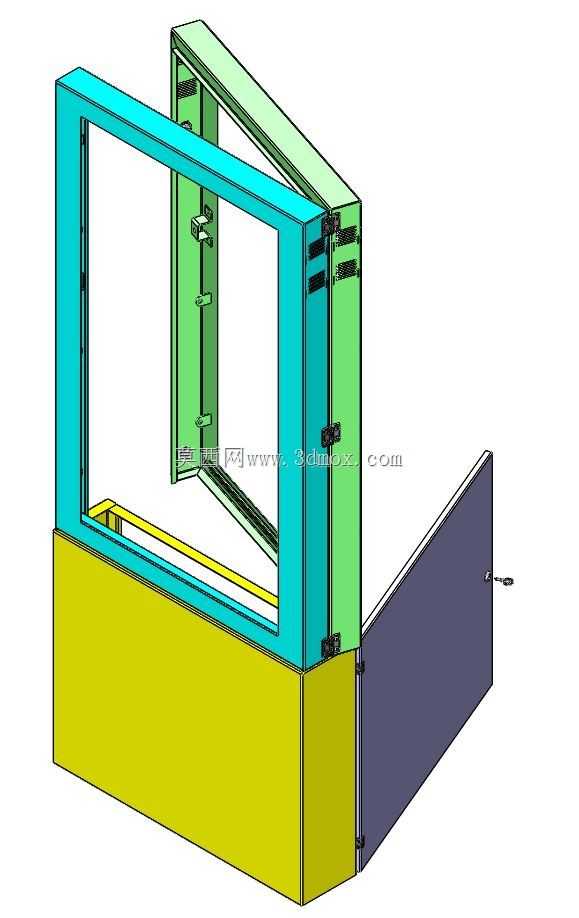

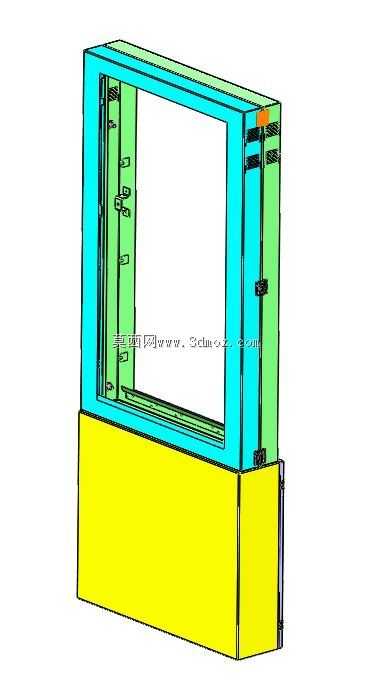

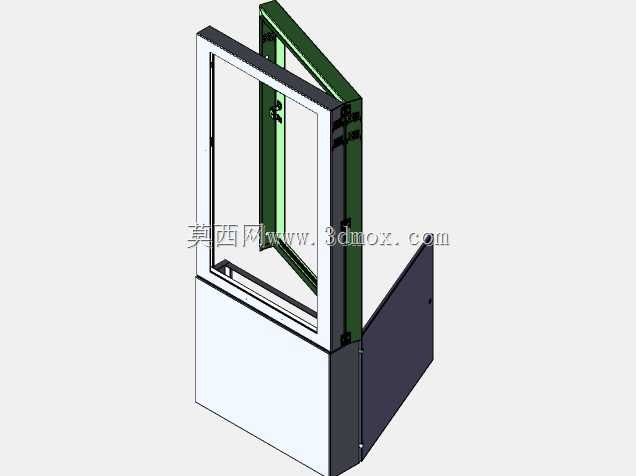

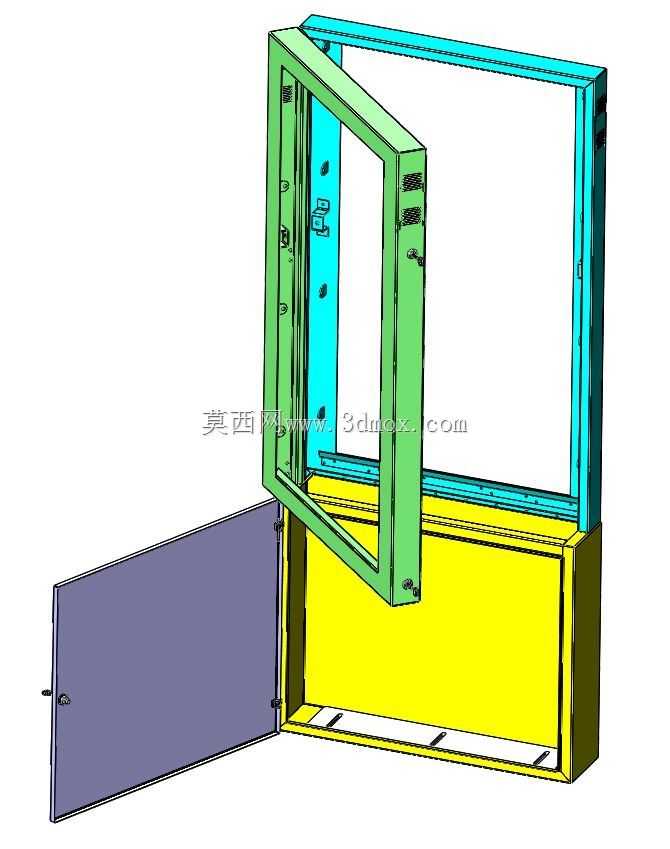

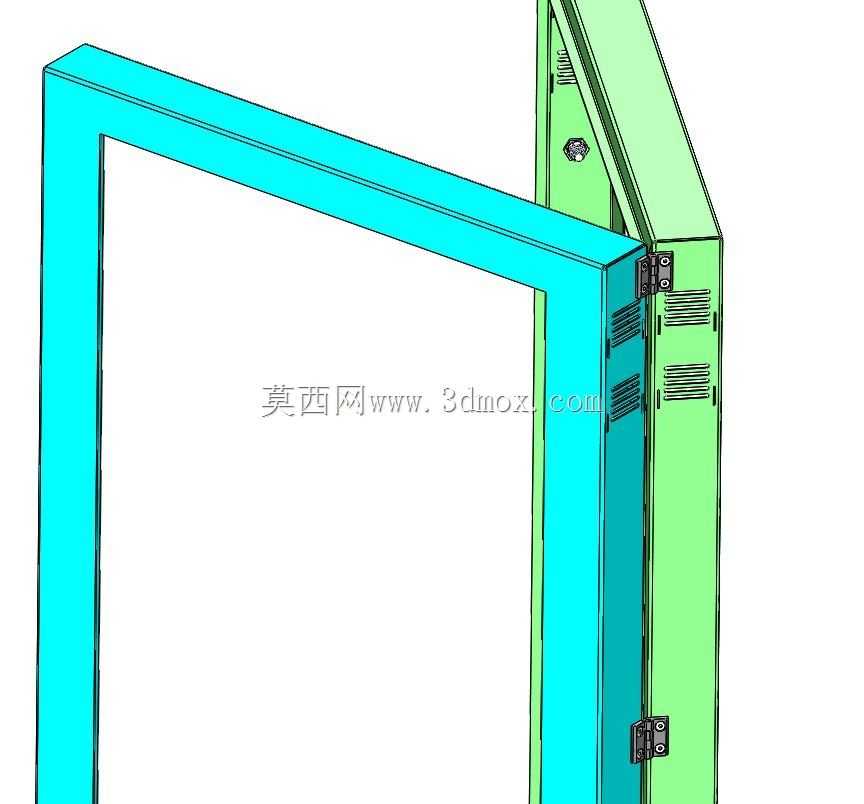

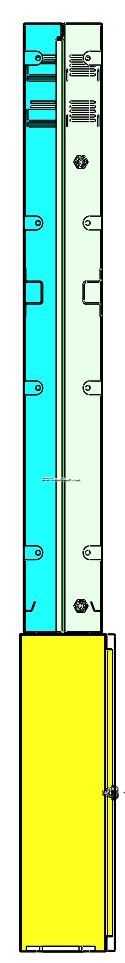

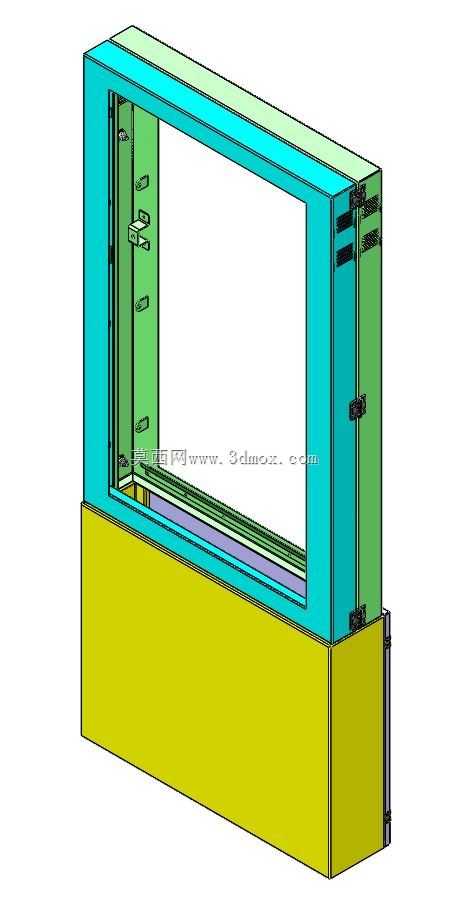

　　这款带EMKA铰链的金属板图腾箱体，主要面向户外公共区域的信息展示、设备搭载场景设计，常见于园区导视、商圈户外广告、工业厂区设备防护点位，既可以作为户外广告牌的承载主体，也可内置低压配电、信号传输类元器件，兼顾信息展示与内部元件防护的双重作用。从结构设计逻辑来看，整体采用分体式钣金拼接思路，下部为封闭储物腔体，上部设置带透明视窗的开启门体，侧部搭配独立外开检修门，不同舱室的功能分区清晰，日常运维时无需整体拆解箱体，仅需开启对应舱门即可完成内部元件检修、宣传物料更换操作。铰链选型直接采用工业领域成熟应用的EMKA标准铰链，这类铰链的承重冗余充足，长期户外使用下不易出现门体下垂、开合卡滞问题，配合箱体拼接处的折弯翻边、密封胶条预留槽位，

　　可实现IP54级以上的防水防尘能力，应对户外降雨、扬尘环境时，能有效阻隔水汽、粉尘进入箱体内部，避免内置元件出现短路、积灰故障。设计过程中针对安装边界做了充分考量，箱体背部预留了壁挂安装的固定孔位，孔位间距匹配常规户外钢结构支架、混凝土墙面的膨胀螺栓安装尺寸，底部设置了落地安装的法兰折边，支持壁挂、落地两种安装方式，可适配不同现场的安装条件。外形尺寸方面，整体高宽比符合户外导视设施的人体工程学观看视角，上部视窗区域的高度刚好覆盖成年人站立时的平视视线范围，下部腔体的深度可容纳常规开关电源、信号模块、布线端子排等元器件，内部预留了走线槽安装位与接地螺柱，满足电气安装的规范要求。钣金件的折弯圆角、焊接处的打磨余量都做了统一设定，

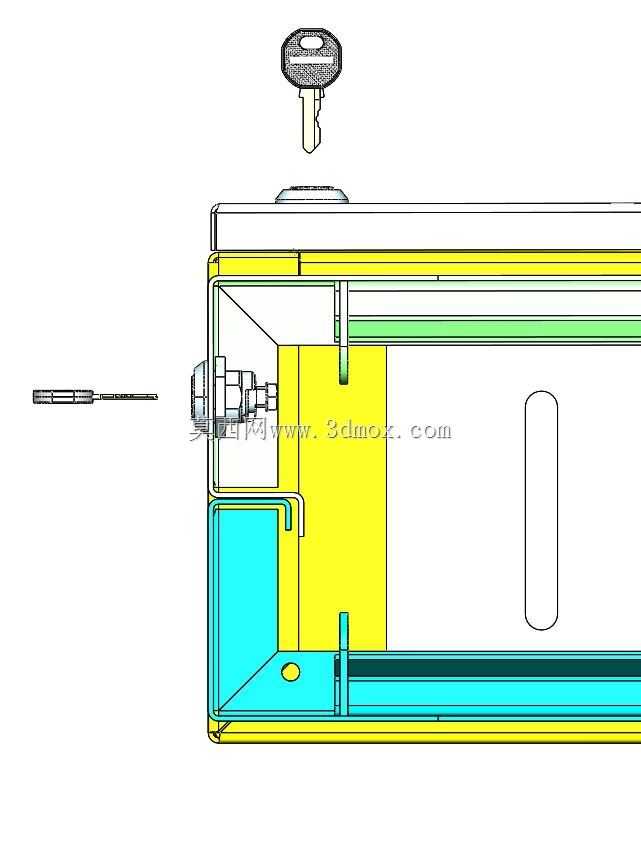

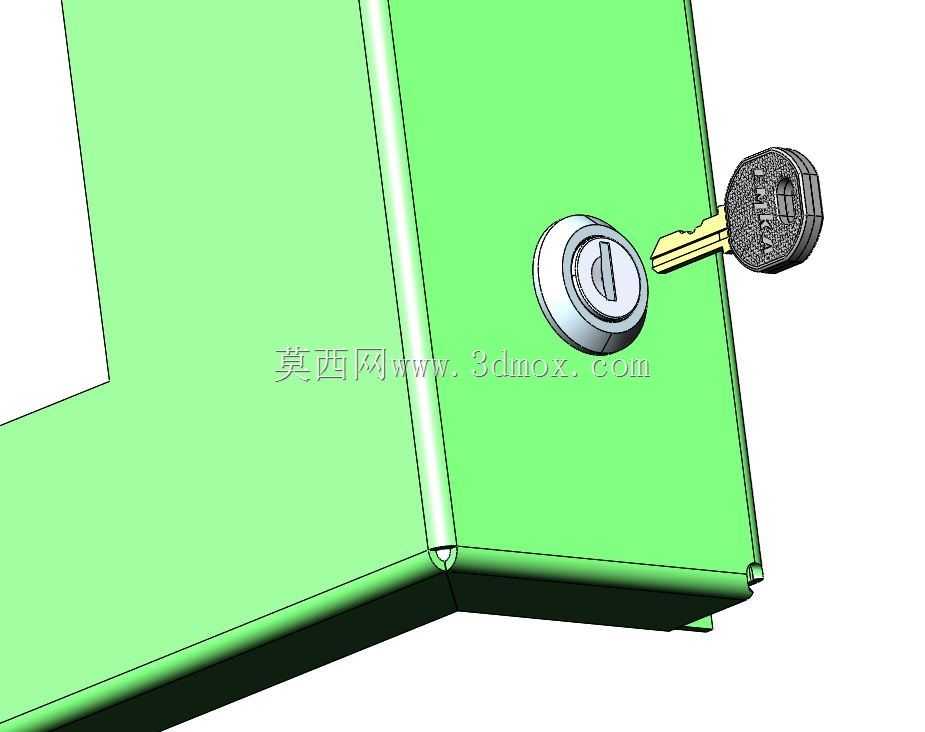

　　加工时可直接采用激光下料、数控折弯的工艺路线，无需额外定制特殊工装，能有效缩短生产加工周期，降低批量制造成本。门体的锁具安装位与铰链位做了同轴度公差约束，保证门体闭合后与箱体边框的缝隙均匀，密封胶条的压缩量一致，不会出现局部密封失效的问题。
