风冷式自卸电磁除铁器结构三维设计

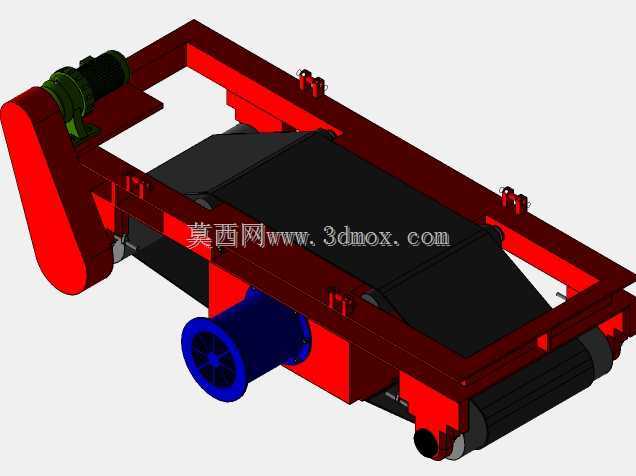

　　在煤炭、建材、矿山以及火电输煤这类连续物料输送工况里，混入物料中的铁件杂物一直是损伤下游破碎、磨矿设备的核心隐患，严重时还会划破输送胶带造成全线停产，风冷式自卸电磁除铁器正是针对这类长距离带式输送场景开发的磁选除杂设备，通常直接架设在带式输送机的上方位置，无需改动原有输送线的主体布局，就能在物料输送过程中持续完成铁磁性杂物的吸附与排出作业。这套三维结构完整还原了设备的机架、磁系总成、驱动卸铁机构、风冷散热单元以及行走吊挂组件，设计阶段优先考虑了现场安装的适配性，机架采用型钢焊接的框式结构，整体刚度足以承载磁系与驱动单元的长期动载，两侧预留的吊挂耳板可适配不同带宽的输送机吊挂安装需求，

　　安装时需保证设备底部磁面与输送胶带面的工作间隙控制在合理范围，间隙过大会削弱表层磁场吸力，间隙过小则容易刮碰到输送胶带上的凸起物料。设备的核心磁系采用电磁励磁结构，相比永磁除铁器可通过电流调节灵活调整磁场强度，适配不同粒度、不同厚度料层的除铁需求，配套的风冷系统直接对接磁系的散热腔，避免长时间满负荷工作时励磁线圈温升过高导致磁力衰减，适合连续作业的工矿生产场景。卸铁机构采用带式自卸结构，由侧置的驱动电机带动环形卸铁皮带运转，当磁系吸附的铁件随皮带运转到无磁区的卸铁位置时，铁件会在重力作用下自动脱落到侧边的集铁槽内，全程无需人工停机清理，可实现24小时连续无人值守作业。建模过程中对各部件的装配干涉做了完整校验，

　　驱动滚筒与改向滚筒的张紧调节结构、皮带的防跑偏挡边、吊挂装置的高度调节余量都做了细节还原，结构设计人员可直接参考该模型完成同类型设备的参数化改型，也可用于现场安装布局的干涉校验，提前预判设备与输送廊道、周边防护设施的安装边界冲突，减少现场安装的整改工作量。
