ER32型1/4英寸弹簧筒夹精密结构设计

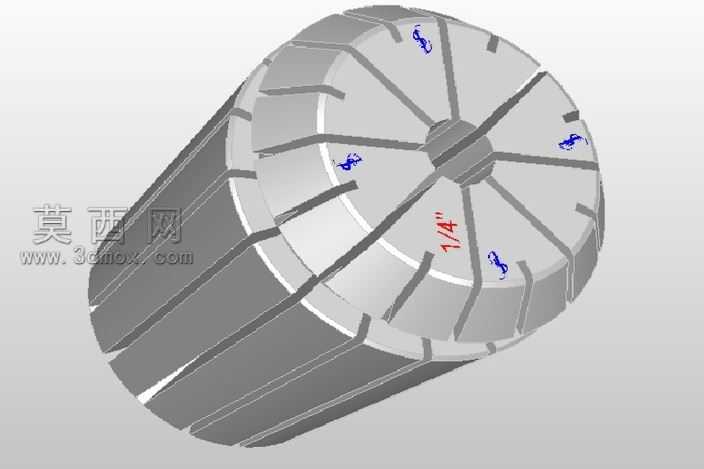

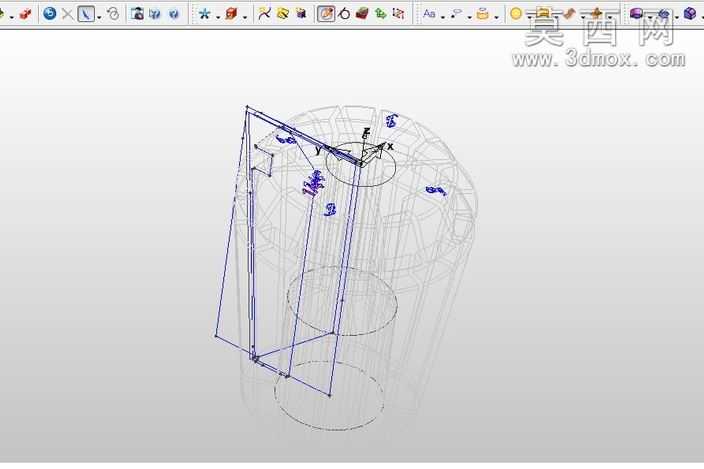

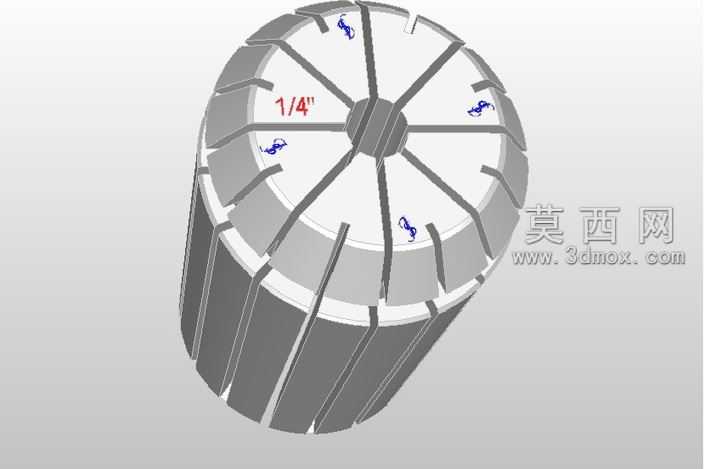

本作品为ER32规格1/4英寸夹持孔径的弹簧筒夹三维建模成果，建模过程围绕筒夹的实际功能结构展开，首先依据ER筒夹的标准参数确定整体外形尺寸，构建带锥度的外圆柱基体，匹配标准ER刀柄的内锥配合面，保证装夹时的同轴度基础。建模时重点还原了筒夹端面均匀分布的八条轴向伸缩槽结构，槽体从端面延伸至接近筒夹尾部的位置，槽宽均匀一致，通过布尔切割运算精准生成，还原筒夹受力时可均匀收缩的结构特性，确保夹持刀具时的受力均匀性。在筒夹夹持端的内孔位置，严格按照1/4英寸的夹持直径构建内圆柱面，同时在内孔壁设计了细微的防滑纹理结构，提升夹持刀具时的摩擦力，避免加工过程中刀具打滑。模型的材质渲染部分，将筒夹主体赋予高弹性弹簧钢材质，调整金属材质的粗糙度与反光参数，还原热处理后弹簧钢的哑光金属质感，端面的规格标识采用红色蚀刻文字效果，清晰标注1/4英寸的夹持规格，与实物的标识效果保持一致。结构设计上充分考虑ER筒夹的工作原理，当筒夹被拉入刀柄锥孔时，外锥面受挤压带动各瓣夹体向内收缩，均匀包裹刀具柄部，因此建模时特意保证各夹瓣的结构对称性，每两个相邻伸缩槽之间的夹瓣体积、角度完全一致，避免收缩时出现偏载导致的夹持偏心问题。模型还还原了筒夹尾部的定位台阶结构，保证装夹时的轴向定位精度，整体建模过程严格遵循机械加工夹具的设计规范，所有尺寸公差预留位置均按照实际生产要求做了结构示意，模型的细节完整度可直接用于装配模拟、加工工艺演示以及工装设计参考，能够直观展现ER弹簧筒夹的工作状态与结构特点，为数控加工工装的选型、教学演示提供精准的三维数字化模型支撑。
