变螺距多圈圆柱螺旋弹簧结构设计

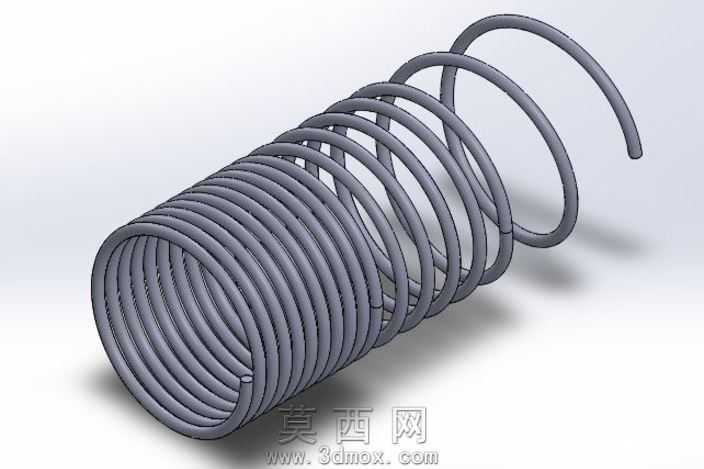

本作品为变螺距圆柱螺旋弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械弹簧设计规范，还原了变螺距弹簧的真实结构特征。建模初期先梳理弹簧的核心参数逻辑：确定弹簧丝直径、弹簧中径、有效圈数、支撑圈数等基础参数后，针对变螺距的核心特征，采用螺旋线作为扫描路径，通过分段定义螺旋线的螺距参数，实现弹簧一端密圈、另一端螺距逐渐增大的结构效果，其中密圈段为支撑受力段，大螺距段为弹性变形工作段，两段之间通过平滑的螺距过渡衔接，避免螺距突变造成的应力集中问题。建模时以圆形截面作为弹簧丝的扫描轮廓，沿预先定义的变螺距螺旋线路径完成扫描生成实体，对弹簧两端的支撑圈做并圈磨平处理，还原实际弹簧端部的贴合安装结构，保证模型符合实际加工后的零件形态。材质设置上选用弹簧钢常用的哑光金属材质，调整材质的粗糙度、金属度参数，还原弹簧钢经过表面处理后的哑光银灰色质感，同时添加柔和的环境光影效果，通过渲染呈现弹簧的立体结构，清晰展示不同螺距段的圈距差异、弹簧丝的均匀截面形态以及整体圆柱轮廓。结构设计上充分考虑变螺距弹簧的受力特性：密圈段在小载荷下即可贴合，提供较大的初始刚度，大螺距段在载荷增大后逐步参与变形，实现变刚度的弹性效果，这类结构常用于需要非线性刚度的减震、缓冲场景，建模过程中严格保证各圈弹簧丝之间无干涉，螺旋升角随螺距变化平滑过渡，端部支撑圈的并圈处理符合机械设计手册中对压缩弹簧的端部结构要求，整体模型尺寸比例协调，既可以作为机械设计教学中的变螺距弹簧建模参考案例，也可用于减震机构、阀门组件等相关机械装配的虚拟装配验证，帮助设计人员直观理解变螺距弹簧的结构特点与工作原理。
