无心磨床支撑用研磨刀片结构设计

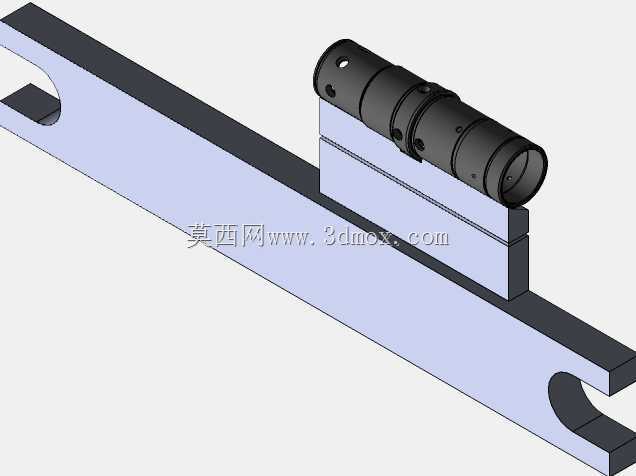

　　在小直径轴类、套类零件的批量精密磨削加工场景中，无心磨床的加工稳定性直接决定工件的圆度、圆柱度与表面粗糙度达标率，而支撑研磨刀片作为无心磨削工序里直接承托工件的核心接触构件，其结构设计合理性对加工精度的影响权重远高于普通磨床夹具。这款支撑研磨刀片的整体结构采用长条形基体搭配端部定位卡口的设计思路，基体主体选用平直的高强度耐磨合金材质，长度方向预留足够的工件支撑跨度，可覆盖常规直径3-20mm的小型回转类零件磨削支撑需求，两端开设的异形卡口分别对应磨床床身的定位槽与压块锁紧位置，安装时无需额外加工适配垫块，可直接卡入磨床支撑导轨的安装位，锁紧后支撑面的直线度公差可控制在0.005mm以内，避免因安装间隙导致的工件磨削振纹。

　　刀片上部的支撑接触面经过精密研磨处理，表面粗糙度达到Ra0.2以下，与高速旋转的工件接触时可有效降低摩擦阻力，减少工件表面的划伤风险，同时接触面的倾斜角度经过反复校核，匹配无心磨床导轮与砂轮的中心高参数，确保工件在磨削过程中能保持稳定的回转姿态，不会出现跳件、跑偏的问题。刀片上方配套的筒状调节构件，可根据不同工件的直径尺寸调整支撑点的高度位置，筒身开设的多组径向锁紧孔可实现多档位高度调节，调节到位后通过紧定螺钉锁紧即可，无需更换不同厚度的刀片垫片，大幅缩短了不同批次工件切换时的工装调整时间。从安装边界来看，刀片基体的厚度、宽度尺寸完全适配主流型号无心磨床的支撑刀架安装槽，安装时仅需确认支撑面与砂轮、导轮的相对位置即可，

　　不会与磨床的出料导板、修整器等周边部件产生运动干涉。在实际生产应用中，这类研磨刀片不仅可用于普通轴承滚针、微型销轴的外圆磨削支撑，也可适配硬质合金棒材、陶瓷芯轴等硬脆材料的轻负荷磨削工序，耐磨的基体材质可保证连续加工800小时以上支撑面无明显磨损，减少了工装更换频次与磨床停机调试时间。设计过程中重点规避了传统薄刀片易变形、支撑点易偏移的问题，通过加厚基体与一体化卡口结构提升整体刚性，即使在大进给量的粗磨工序中，刀片也不会出现弯曲变形导致的工件尺寸超差问题，同时筒状调节构件的同轴度经过严格控制，调节过程中不会出现支撑面偏斜的情况，保证不同档位下的支撑精度一致性。
