气动驱动单缸立式加工中心定位夹具结构

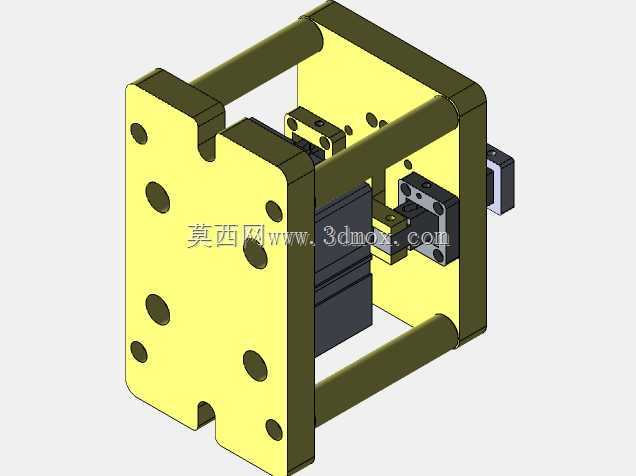

　　在立式加工中心的小尺寸零件批量加工场景中，这类单缸气动夹具主要承担工件的快速定位与夹紧任务，适配小型板类、块类零件的铣削、钻孔、攻丝工序，相比传统手动螺旋夹紧结构，能大幅缩短单件装夹的辅助时间，降低操作人员的劳动强度，在中小批量精密零件加工产线的工位适配性较强。整套夹具采用框架式承载结构，外围通过四根导向立柱连接前后安装板，形成封闭的受力腔体，气缸内置在框架腔体内部，避免加工过程中切削液、金属切屑飞溅进入气缸运动副造成卡滞，前端的夹紧执行端采用浮动压块设计，夹紧过程中可自动适配工件基准面的微小形位误差，避免刚性夹紧造成的工件表面压伤或者定位过约束问题。设计阶段优先考虑了安装边界的适配性，前端安装板预留了多组沉头安装孔，

　　可直接固定在VMC设备的T型槽工作台上，也可通过过渡板适配不同规格的机床工作台面，整体外轮廓的长宽高尺寸控制在紧凑区间，不会占用过多工作台行程空间，能满足小型加工中心的行程内装夹需求，同时预留了气动管路的走线空间，气管接头布置在夹具侧后方，不会和刀具运动路径产生干涉。夹具的定位基准面做了高频淬火处理，表面硬度达到HRC45-50，长期装夹过程中不易产生磨损变形，保证重复定位精度的稳定性，夹紧行程预留了足够的安全余量，可适配一定厚度范围内的不同工件，无需频繁调整夹紧块位置。框架式的结构设计让整体受力形成闭环，气缸输出的夹紧力直接通过前后安装板、立柱形成内部力系，不会对机床工作台产生额外的倾覆力矩，夹紧过程中整体结构形变量极小，

　　能满足精加工工序的装夹刚度要求，避免切削过程中出现工件振颤导致的加工表面质量下降问题。夹紧动作通过气缸的直线运动驱动，配合气动电磁阀可接入机床的自动化控制逻辑，实现装夹动作和加工程序的联动，适配半自动或者全自动加工单元的改造需求，无需人工手动操作夹紧手柄，操作人员仅需完成工件上下料动作即可，能有效提升单工位的加工效率。
