钻石切割纹理金属圆柱手柄三维设计

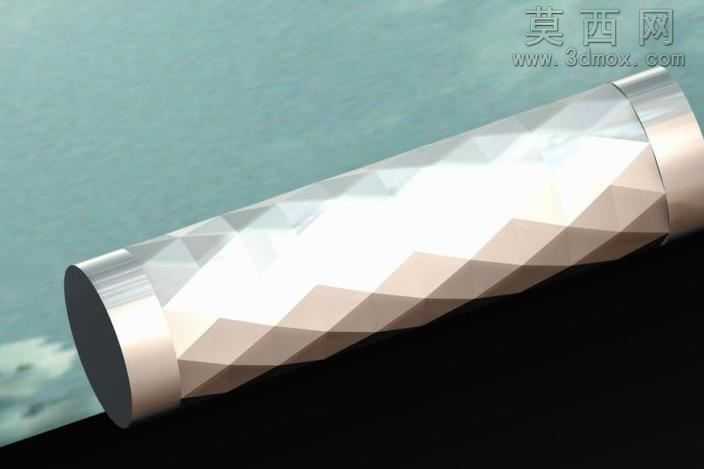

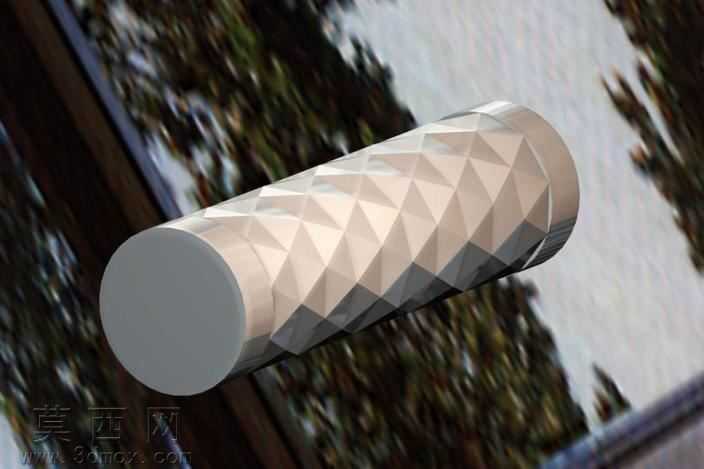

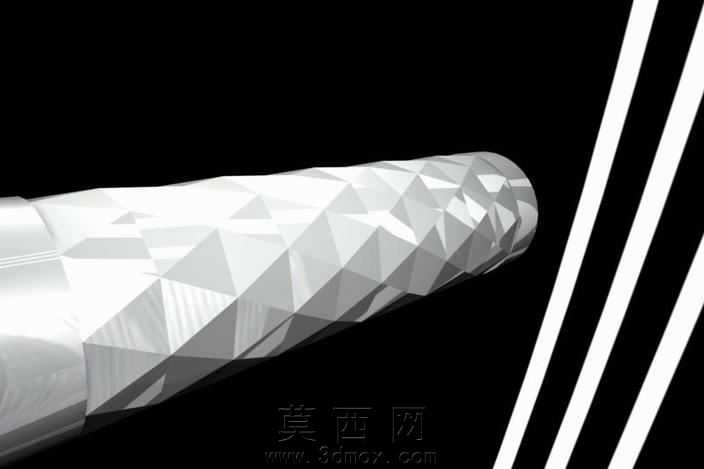

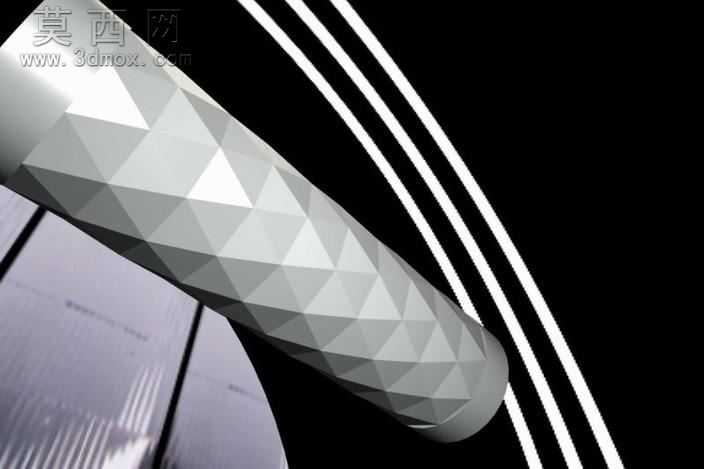

本作品为采用三维建模软件完成的钻石切割纹理金属圆柱握持部件设计，整体以等径圆柱作为基础造型载体，建模阶段首先通过草图绘制确定圆柱的基准直径与轴向长度，以拉伸凸台命令生成基础实体，随后针对握持区域进行钻石切割纹理的参数化设计：先在圆柱外表面建立等距分布的轴向与周向参考基准线，将圆柱曲面分割为规则排布的菱形网格单元，再通过切除拉伸命令对每个菱形单元进行等深度的斜向切削，保证每一处切割面的倾斜角度、切削深度完全一致，形成连续规整的多面菱形切割肌理，两端保留光滑圆柱段作为结构衔接区域，一端设置平整端面可用于连接功能端头，另一端做微小倒角处理避免锐边划伤。材质与渲染阶段，为模型赋予抛光金属材质，调整材质的反射率、粗糙度参数模拟镀铬不锈钢的金属质感，对钻石切割的每一个小平面单独设置微差的法线角度，让光线照射时不同切面呈现出明暗错落的折射反光效果，还原钻石切割工艺特有的璀璨视觉质感，同时搭配深色哑光背景与柔和的环境打光，通过三点布光方案突出金属表面的高光层次与纹理立体感，避免过强反光导致纹理细节丢失。设计思路上，该钻石切割纹理并非单纯的外观装饰，规则排布的菱形凹凸面能够在握持时增加手部与部件表面的接触摩擦力，起到防滑止转的作用，同时多面切割的造型相比光滑圆柱拥有更具辨识度的精致外观，兼顾实用功能与视觉美感，建模过程中严格控制每一处切割面的几何公差，保证所有菱形单元尺寸统一、排布均匀，整体曲面过渡顺滑无破面，两端光滑段与纹理段的衔接处做微小圆角过渡，避免应力集中的同时提升触感舒适度，可直接应用于手动工具、五金配件、装饰构件等场景的结构设计参考。
