三款不同外观轧机轴承三维结构设计

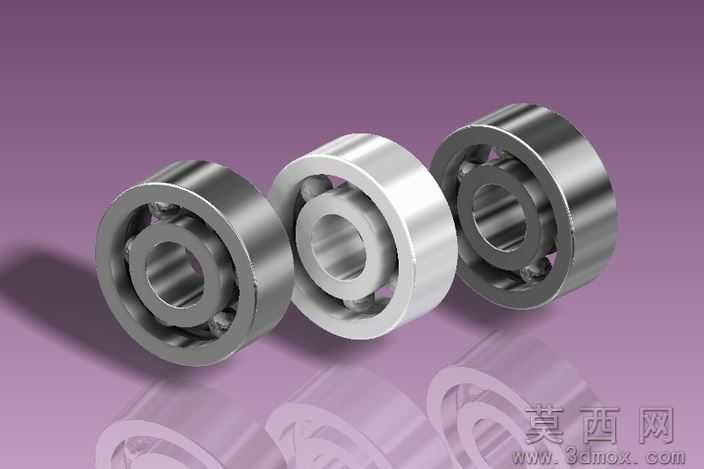

本作品为三款不同外观样式的轧机轴承三维模型，建模过程依托三维机械设计软件完成，整体遵循轧机轴承的实际结构比例进行参数化搭建，完整还原了轴承的内圈、外圈、滚动体、保持架四大核心组成部分，每一处结构尺寸都经过严谨校核，确保各部件之间的装配间隙符合工业设计规范，能够直观展现轧机轴承的内部装配逻辑与外部形态特征。材质渲染阶段针对不同外观的轴承做了差异化处理，两款深色金属质感的轴承采用了高反光铬钢材质参数，模拟经过淬火处理的轴承钢表面细腻的金属光泽与冷硬质感，表面添加了细微的磨削纹理，还原真实轴承加工后的表面状态；中间浅色款轴承采用了不锈钢材质渲染参数，调整了金属反射率与粗糙度数值，呈现出哑光偏亮的银白金属质感，三款轴承放置在淡紫色渐变背景上，通过柔和的环境光与定向补光，突出轴承的环形曲面轮廓与金属材质的光影层次，让整体渲染效果更具真实工业产品的视觉表现力。结构设计上三款轴承均为深沟型滚动轴承结构，内圈设置有与轴配合的安装通孔，外圈为规整的圆柱外圆面，滚动体均匀排布在内外圈之间的滚道内，保持架对滚动体做等距分隔，保证滚动体在运转过程中不会发生相互摩擦或偏移，不同款式的轴承在内外圈厚度、滚动体尺寸比例上做了差异化调整，可适配不同载荷工况的轧机设备使用需求。设计思路围绕轧机轴承的实际应用场景展开，在保证结构还原度的前提下，对模型的几何面做了优化处理，删除了不必要的冗余边线与碎面，既保留了轴承所有关键结构特征，又让模型整体布线规整，可直接用于后续的装配模拟、工程图导出、运动仿真等工作，也可作为机械设计教学、产品展示场景的素材使用，能够清晰直观地展现轧机轴承的构造特点，帮助使用者快速理解这类滚动轴承的工作原理与结构组成。
