纸塑薄膜静态刀片切削装置结构

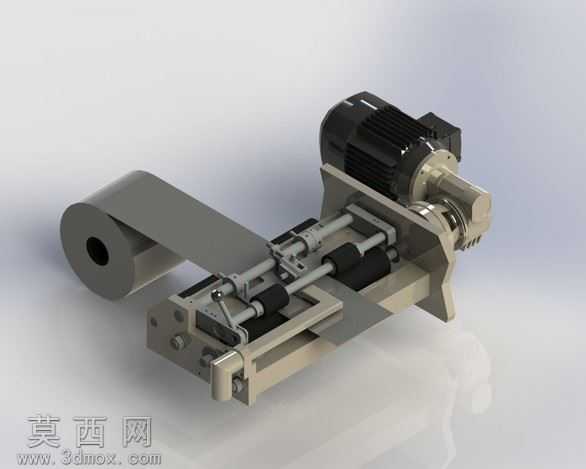

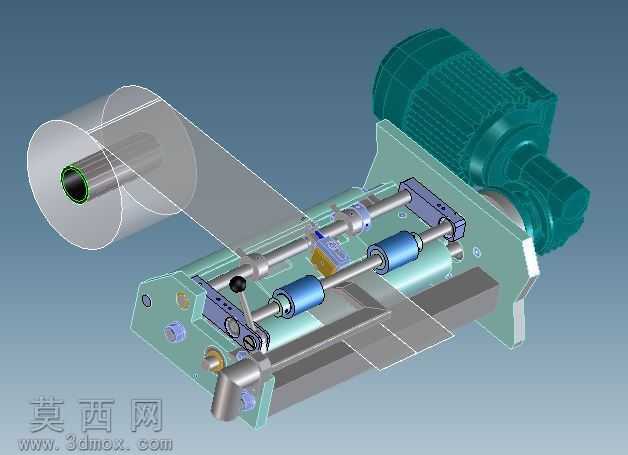

该模型为针对纸或塑料薄膜加工场景设计的静态刀片切削装置，整体采用三维参数化建模完成，建模过程中对各零部件的装配关系、运动干涉情况进行了完整校验，确保结构逻辑符合实际加工需求。模型完整还原了装置的动力输入、传动导向、切削执行、料卷支撑四大核心模块，动力端采用集成式减速电机作为动力源，通过刚性连接将动力传递至传动辊组，传动部分设置多组平行导向辊，辊体表面做光滑处理模拟镀铬材质效果，可有效降低薄膜输送过程中的摩擦阻力，避免料带出现刮伤、跑偏问题。切削执行模块采用固定式静态刀片设计，刀片安装座设置有微调结构，可根据不同厚度的纸材、塑料薄膜调整刀刃与承托辊的间隙，保证切口平整无毛刺，无需额外做飞边处理。料卷支撑端采用气胀轴式结构设计，可适配不同内径规格的料卷安装，支撑座带有锁紧机构，方便料卷更换与张力调整。建模过程中对各标准件如紧固螺丝、调节手柄、轴承等均按照国标参数进行绘制，非标准件如安装侧板、导向辊座、刀架等结构均根据功能需求做了合理的壁厚与加强筋设计，既保证整体结构刚性，又尽可能控制装置整体重量。渲染阶段对不同部件赋予了对应材质：电机外壳采用铸铁哑光材质，传动辊采用抛光金属材质，刀片采用高速钢亮面金属材质，安装侧板采用喷塑浅绿色金属材质，料卷与薄膜采用半透明塑料材质，通过光影调整清晰展现各部件的装配层次与结构细节。该装置整体结构紧凑，无需复杂的运动控制即可完成薄膜的定长切削作业，适合小型包装、印刷加工场景使用，建模时充分考虑了实际加工的装配工艺，各零部件均可拆解用于工程图导出与实际加工生产，静态刀片的设计相比往复式动刀结构故障率更低，维护成本更低，针对薄型柔性材料的切削适配性更强，可通过调整刀架位置适配不同宽度的料带加工需求。
