无刷电机驱动向前拉料机构三维设计

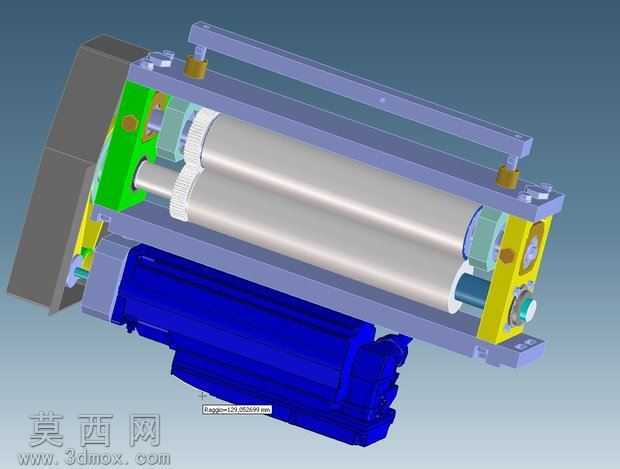

本模型为无刷电机驱动的向前拉料机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件进行了精准的尺寸约束与装配配合校验，确保各运动部件不存在干涉问题，可完整模拟实际运行时的动作逻辑。模型整体采用分层装配结构设计，核心动力源为内置无刷电机，电机输出端通过齿轮啮合传动将动力传递至主拉料辊筒，辊筒采用金属质感材质进行渲染表现，还原了金属加工件的表面光泽与加工质感，两侧的支撑端座分别采用不同色彩的工程塑料材质区分，绿色端座集成了齿轮传动腔的防护结构，黄色端座设置了辊筒的轴承定位与调节结构，可实现拉料间隙的微调适配。底部的蓝色部件为料带导向承托结构，采用曲面建模方式构建出与料带运行轨迹匹配的导向弧面，确保料带在输送过程中不会出现偏移、卡滞问题。上方的两根平行横梁为机构的安装固定架，通过铜质衬套与下方的支撑主体连接，既保证了整体结构的刚性，又可实现整体机构在设备机架上的位置调节。建模过程中对齿轮的齿形参数、辊筒的表面粗糙度特征、紧固件的细节结构都进行了还原，渲染阶段采用了工业场景常用的环境光设置，不同材质的反光度、粗糙度参数均按照实际工业零件的物理特性进行调整，让整体模型的展示效果更贴近真实设备的视觉表现。设计思路围绕稳定向前输送物料的核心需求展开，采用无刷电机作为动力源可实现转速的精准调控，适配不同送料速度的生产工况，齿轮传动的结构设计具备传动效率高、运行噪音低、使用寿命长的优势，两侧端座的模块化设计便于后期的维护与零部件更换，整体结构紧凑，可直接集成到各类自动化送料生产设备中，完成带状、片状物料的精准向前拉送作业，各零部件的建模精度满足后续工程出图、加工生产的使用需求。
