双标记选放执行机械装置结构设计

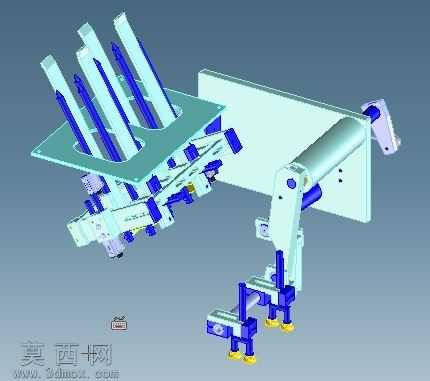

本套机械装置为面向双标记分选放置工序设计的专用执行机构，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各运动副的配合间隙、零件装配公差进行了严谨设定，确保各运动部件不存在干涉问题，可完整模拟实际运行中的动作逻辑。装置整体分为多工位储料排序模块、多轴机械臂执行模块、末端拾取夹具模块、安装支撑基座四大组成部分，储料排序模块采用倾斜式导料槽结构，可对两类标记件进行有序排列输送，导料槽的限位结构根据标记件的外形尺寸做了适配设计，可避免物料卡滞、叠料问题，槽体下方设置的分料拨叉结构可实现单料精准分离，为后续拾取动作提供定位基准。多轴机械臂部分采用回转关节加直线滑移的组合运动结构，臂体采用轻量化的刚性结构设计，在保证结构强度满足负载要求的前提下，尽可能降低运动部件的自重，提升动作响应速度，关节处的转动连接结构预留了驱动元件的安装位，可适配伺服驱动、气动驱动等多种动力方案。末端拾取夹具采用双组对称布置的吸持结构，可同时完成两个标记件的拾取动作，夹具端部的柔性接触头可避免拾取过程中对标记件表面造成划伤，夹具的间距调节结构可适配不同放置位的间距要求，满足多规格产品的生产适配需求。安装支撑基座采用板式安装结构，可将整套装置固定在生产线的对应工位上，基座上的安装孔位做了标准化设计，可方便与现有生产线进行对接安装。建模过程中对所有金属结构件赋予了对应的金属材质，对非金属接触件、气动管路等部件赋予了对应的工程塑料、软管材质，通过渲染还原了装置的真实外观质感，各部件的连接结构均做了细化表达，包括紧固件安装位、驱动元件接口、气路走线槽等细节都完整呈现，整体设计围绕标记分选放置的工序需求展开，通过模块化的结构设计，既保证了双标记拾取放置的动作精度，也兼顾了装置的维护便捷性与工况适配性，可直接应用于电子、包装等行业的标记贴附前置分选工序，也可作为同类分选执行机构的设计参考模板，结构中预留的调节位可根据实际生产中的标记件尺寸、放置位置要求做快速调整，无需对整体结构做大幅改动，有效降低了装置的定制改造成本。
