实验室测试用压克力防护箱体结构设计

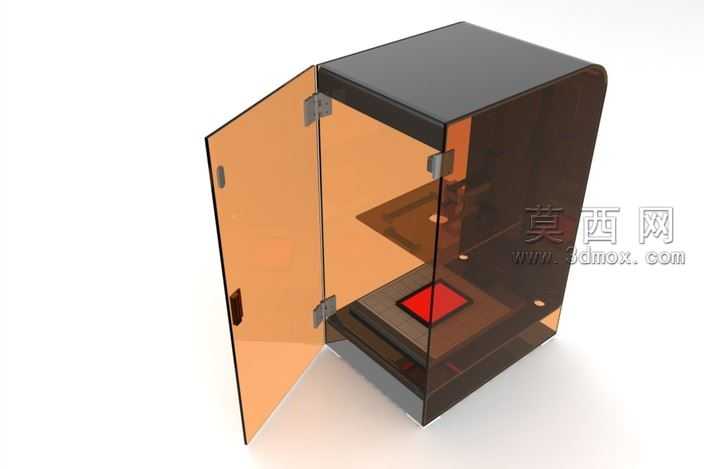

本作品为实验室测试场景使用的压克力防护箱体三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以内部测试工位的尺寸边界为基准，确定箱体的整体长宽高比例，优先保证内部操作空间的充裕度，同时兼顾外部整体的规整性。箱体主体框架采用深色半透明压克力板材作为主体围护结构，门板部分选用浅橙色半透明压克力材质，既能够清晰观察内部测试区域的运行状态，又可以过滤测试过程中产生的强光，避免对操作人员造成视觉干扰。门板与主体框架之间采用隐藏式金属合页作为转动连接件，建模时精准还原合页的安装孔位、转动轴间隙，保证门板开合角度可达到90度以上，满足测试样品取放的操作需求，门板侧边配套设置嵌入式磁吸门吸结构，确保闭合状态下箱体的密封性。箱体内部设置分层承载结构，底层为设备安装基座，预留测试核心组件的固定安装位，中层设置承托隔板，可根据测试需求调整安装高度，底部测试工位设置醒目的红色标识区域，明确标注测试操作的核心范围，避免误操作。渲染阶段采用白模工作室环境光，通过多角度柔光打光突出压克力材质的通透质感与折射效果，金属合页部分赋予磨砂金属材质，还原真实五金件的表面肌理，箱体边缘做微小倒角处理，避免尖锐棱角带来的安全隐患，整体结构无冗余设计，所有板材拼接处均采用直角搭接结构，降低实际加工时的裁切与粘接难度，兼顾设计合理性与生产落地可行性，可直接用于实验室小型测试设备的防护外壳加工参考，也可作为同类透明防护箱体设计的结构模板进行参数调整复用。
