适用于3D打印机的TB65603轴驱动板结构设计

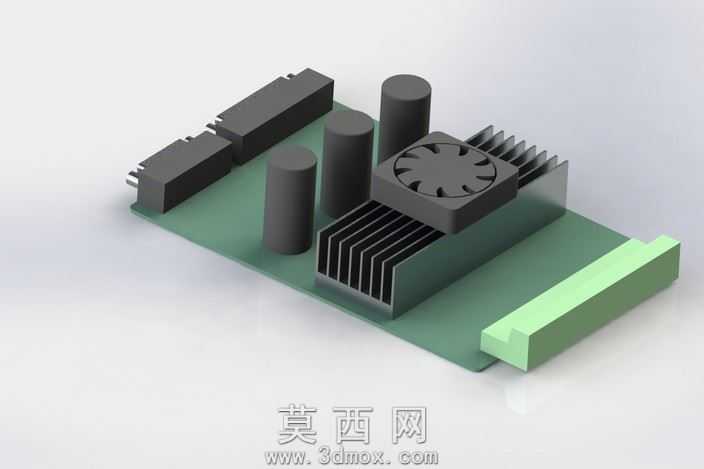

本作品为适配桌面级FDM 3D打印机设计的TB65603轴驱动板三维模型，建模过程依托SolidWorks平台完成全参数化搭建，严格遵循实际电子硬件的尺寸规范与装配逻辑开展设计。建模初期先完成PCB基板的基础轮廓绘制，按照驱动板的实际布局划定各功能元件的安装区域，预留出接线端口、散热组件的装配公差，确保各元件安装位无干涉。在元件建模环节，针对板载的三类核心元件分别做精细化处理：首先是功率输出端的三个圆柱状电解电容，按照实际电容的直径、高度比例建模，还原电容底部的引脚结构与顶部的防爆刻线细节，材质上设置为哑光黑色塑料外壳搭配银色金属引脚，还原真实电容的视觉质感；其次是侧边的接线端子排，按照插拔式端子的结构做分件建模，还原端子的卡槽、接线孔与固定卡扣结构，材质设置为阻燃黑色工程塑料，端子内部的导电片做金属亮面材质处理，还原端子的导电属性；核心的TB6560驱动芯片区域，建模时还原了芯片上方的铝制散热鳍片组，鳍片按照等距排列的结构做薄壳拉伸，鳍片上方加装轴流散热风扇，风扇的扇叶、边框、中心转轴都做独立建模，扇叶设置为半透明磨砂塑料材质，散热鳍片设置为拉丝铝材质，还原金属散热件的哑光金属质感。板载的绿色PCB基板材质设置为阻焊绿油质感，表面做细微的磨砂纹理处理，边缘预留的金手指接口做镀金亮面材质处理，还原电路板接插件的真实外观。设计思路上，该驱动板模型完全围绕3D打印机的运动控制需求搭建，三个轴的驱动输出端口对应3D打印机的X、Y、Z三轴运动控制，散热组件的布局充分考虑驱动芯片工作时的热量散发需求，元件排布避开接线区域，方便实际使用时的线路插拔与调试。渲染环节采用柔和的工作室漫反射光源，从45度斜上方打光，搭配底部弱补光消除元件下方的死黑阴影，清晰呈现各元件的结构层次与材质差异，既还原了电子硬件的工业质感，也清晰展示了驱动板的整体布局逻辑，可用于3D打印机结构装配验证、安装空间校核以及相关教学演示场景使用。
