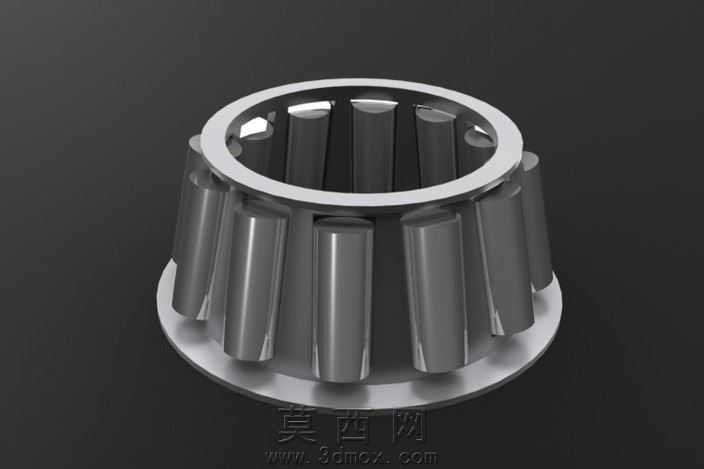

无外圈圆锥滚子轴承三维结构设计

本作品为无外圈结构的圆锥滚子轴承三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与滚动轴承的结构原理，精准还原该类轴承的核心构造特征。建模初期首先梳理圆锥滚子轴承的受力逻辑与装配关系，明确无外圈设计的应用场景——该结构多用于配套定制化轴承座孔，以座孔直接作为外圈滚道使用，可缩减装配空间、适配紧凑化的机械传动布局。建模阶段先绘制基准轴线，以旋转特征构建轴承内圈的锥形滚道基体，严格把控滚道的锥度参数，确保滚道母线与轴承轴线的夹角符合圆锥滚子的接触角设计要求，保证后续滚子装配后可同时承受径向载荷与单向轴向载荷。随后构建圆锥滚子零件，单个滚子采用圆台旋转特征生成，所有滚子尺寸保持严格一致，沿内圈滚道周向均匀阵列排布，阵列过程中精准计算周向分布角度，确保滚子之间预留合理的间隙，既避免滚子运转时发生干涉碰撞，又保证载荷的均匀分布。保持架部分采用上下分体式结构设计，上方为绿色环形保持架、下方为粉色环形保持架，建模时分别绘制两个保持架的环形基体，在基体上开出与滚子锥度匹配的兜孔，兜孔位置与滚子阵列位置一一对应，将滚子精准限位在兜孔内部，保证滚子运转时仅可沿自身轴线转动，不会出现脱落或错位的情况。材质与渲染阶段，为内圈与滚子赋予金属钢材质，添加细腻的金属磨砂质感，还原轴承零件的真实加工表面效果；为上下保持架分别赋予差异化的工程塑料材质，通过鲜明的色彩区分不同部件，既提升模型的辨识度，也符合实际生产中保持架多采用尼龙等工程塑料制造的工艺特点。渲染时采用柔和的渐变蓝灰背景，添加均匀的环境光照，清晰展现各部件的结构层次与装配关系，同时在视图角落添加三维坐标系标识，明确模型的空间方位。整个建模过程严格遵循参数化设计逻辑，所有结构尺寸均可根据实际应用需求进行调整，可直接用于机械结构的虚拟装配、运动仿真、受力分析等工作，也可作为机械设计教学的演示素材，帮助学习者直观理解圆锥滚子轴承的内部构造与无外圈设计的结构特点。
