真空压力表工业仪表三维设计作品

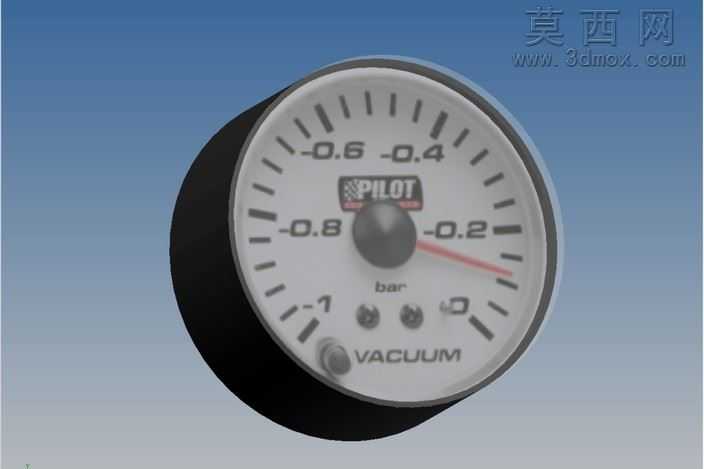

本作品为真空压力表的三维建模设计，整体建模过程围绕真实工业真空表的结构特征展开，首先通过草图绘制完成表盘圆形轮廓、表壳圆柱主体的基础曲线搭建，利用旋转特征生成表壳的主体腔体结构，保证表壳的壁厚均匀符合工业仪表的壳体设计规范。表盘部分单独建模，先绘制刻度基准线，通过环形阵列完成-1bar到0bar全量程的刻度排布，区分长短刻度线的尺寸差异，再添加品牌标识、量程单位、真空标识等平面细节，通过贴图与浮雕特征结合的方式还原真实表盘的印刷质感，指针部分采用薄壁拉伸特征制作，红色指示端做了渐薄处理还原真实指针的视觉效果，指针转轴位置做了凸台与圆弧过渡，还原仪表指针的装配结构。表蒙部分采用透明材质建模，设置了轻微的倒角边缘避免尖锐棱角，材质参数调整为高透光低反射的玻璃质感，还原真实仪表表蒙的视觉效果。表壳侧面的调节旋钮做了防滑纹理设计，通过圆周阵列的小凹槽还原旋钮的防滑结构，表壳背部的连接接头做了标准外螺纹结构建模，符合真空表的实际安装接口规范。渲染阶段采用柔和的工业产品布光，主光源从斜上方打亮表盘区域，辅助光源补全表壳侧面的暗部细节，避免出现死黑区域，背景采用渐变蓝色突出仪表主体，材质分配上，表壳使用哑光黑色工程塑料材质，调整粗糙度参数还原工业塑料的细腻磨砂质感，表盘使用白色哑光PVC材质，刻度与标识使用深灰色印刷材质，指针使用金属喷漆材质，红色指示端做高饱和度的红色漆面处理，转轴部分使用亮面金属材质模拟镀铬效果。设计过程中严格参考真实真空表的尺寸比例，保证各部件的装配关系准确，指针与表盘的间隙、表蒙与表壳的配合公差都做了合理设置，整体模型可用于工业装配演示、产品宣传渲染、虚拟仿真场景搭建等用途，完整还原了PILOT品牌圆形真空表的外观特征与结构细节，负压量程的刻度排布准确，能够直观展现真空度检测仪表的典型外观形态。
