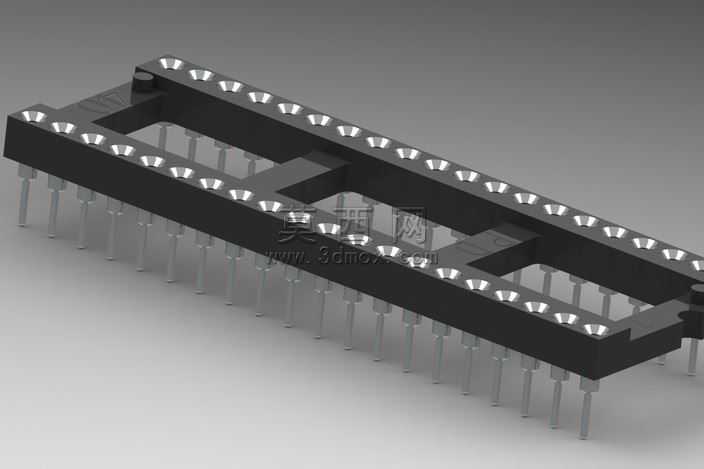

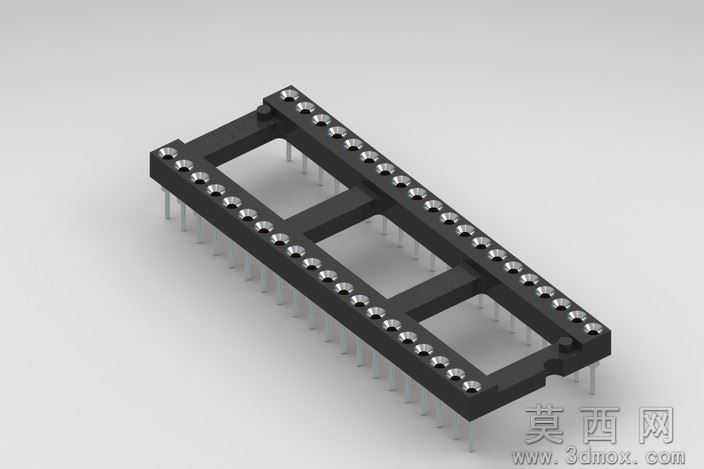

40引脚双列直插IC插座三维结构设计

本模型为40引脚规格的双列直插式IC插座三维设计成果，建模阶段以实际工业级IC插座的实物尺寸为基准，在SolidWorks软件中完成全参数化建模流程。首先从基座主体结构入手，绘制基座的矩形外轮廓草图，通过拉伸特征生成黑色绝缘基座的基础实体，针对基座中部的镂空减重结构，采用切除拉伸命令完成对称式镂空槽的构建，既还原了实物的结构特征，也保证了模型的轻量化效果。引脚部分的建模遵循实物的排布规律，40个引脚以双列对称方式均匀分布在基座两侧，单个引脚先绘制插针与接触簧片的截面轮廓，通过扫描特征生成完整的引脚实体，再以线性阵列命令完成整列引脚的批量排布，严格控制引脚间距与实物标准2.54mm间距完全一致，确保模型的尺寸精度符合电子接插件的行业规范。接触簧片的碗状接触位采用旋转切除与圆角过渡结合的方式制作，还原了簧片与IC引脚接触时的包裹结构，保证结构细节的还原度。材质与渲染阶段，为绝缘基座赋予黑色哑光工程塑料材质，调整材质的粗糙度参数模拟酚醛树脂或PBT塑料的哑光质感，避免过度反光；金属引脚部分赋予镀锡铜合金材质，调整金属材质的反射率与高光参数，还原金属引脚的半亮金属光泽，同时为接触簧片的接触位添加轻微的高光效果，突出接触部位的结构特征。场景布光采用三点布光法，主光源从模型斜上方45度投射，提供主要照明并勾勒基座的轮廓，辅光源从另一侧补光消除暗部死黑，背光源从模型后方投射，突出金属引脚的边缘轮廓，提升模型的立体感。设计过程中重点考量了IC插座的装配逻辑，基座上的引脚安装孔与引脚的配合间隙设置为合理的公差范围，既还原了实际生产中的装配关系，也让模型的结构逻辑清晰可查。模型整体结构完整，无多余特征，所有倒角、圆角细节均按照实物工艺处理，基座边缘的微小倒角、引脚根部的过渡圆角都逐一还原，避免模型出现尖锐棱角不符合实际生产工艺的问题，能够直观展现双列直插IC插座的完整结构与细节特征，可用于电子元器件结构展示、接插件原理教学等场景。
