小型蒸汽安全阀爆炸展示结构三维设计

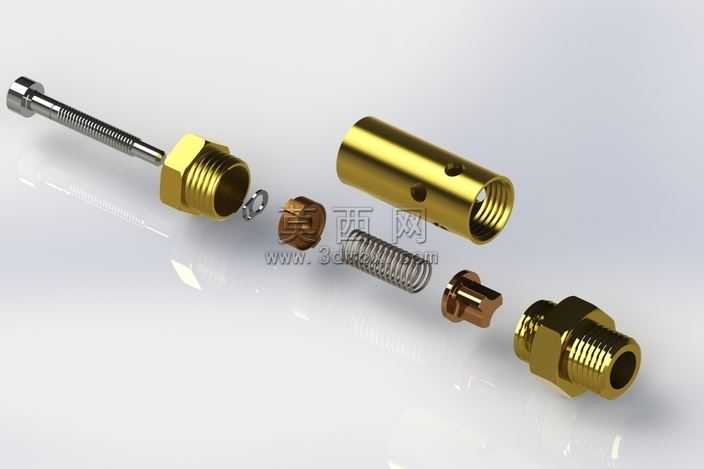

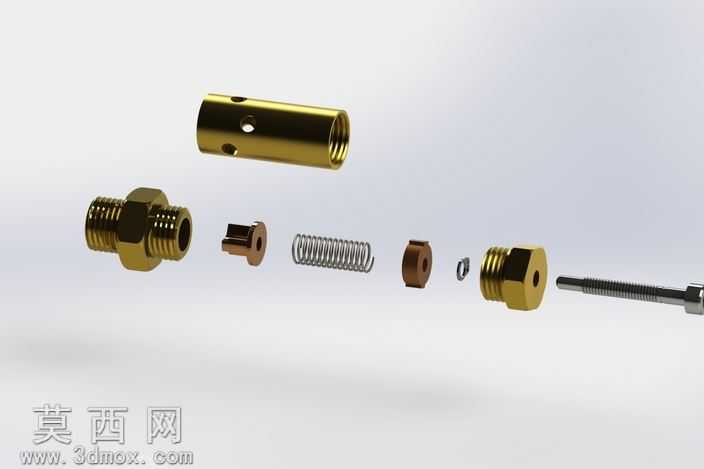

本作品为小型蒸汽安全阀的三维建模设计，采用SolidWorks完成全参数化建模，通过爆炸视图直观呈现阀门的全部组成零件与装配逻辑。建模阶段首先梳理安全阀的工作原理与装配层级，从核心的泄压调节结构出发，依次完成调节螺杆、锁紧螺母、阀帽、阀套、复位弹簧、密封阀芯、进出液接头等零件的独立建模：针对铜质金属零件，建模时严格遵循机械加工工艺特征，还原外螺纹的牙型轮廓、内螺纹的退刀槽结构、六角接头的对边尺寸、阀套上的泄压通孔位置与孔径，所有特征均添加对应的工艺圆角与倒角，避免出现不符合加工逻辑的尖锐棱角；针对复位弹簧零件，采用螺旋线扫描方式生成，精准设定弹簧的线径、中径、有效圈数与两端并圈磨平结构，还原弹簧在装配状态下的预压缩行程参数；针对密封阀芯零件，建模时还原其锥面密封结构与导向定位段，保证阀芯在阀套内滑动顺畅无卡滞。装配阶段采用自下而上的装配方式，通过同轴心、重合、距离等配合关系完成所有零件的定位，同时添加对应的机械配合限制弹簧的压缩范围、阀芯的移动行程，还原安全阀实际工作时的活动逻辑。渲染阶段采用KeyShot完成材质与场景搭建，所有铜质阀件采用抛光黄铜材质，调整材质的粗糙度与金属度参数还原铜件加工后的金属光泽，调节螺杆采用镀锌钢材材质，复位弹簧采用不锈钢材质，通过HDR环境光打光突出零件的金属质感与结构轮廓，最终生成爆炸视图清晰展示每个零件的形态与装配位置，直观呈现安全阀的内部结构与工作原理。设计过程中充分考虑小型蒸汽工况的使用需求，阀套的泄压孔位置、弹簧的刚度参数、阀芯的密封锥角均经过参数化校核，保证阀门在达到设定蒸汽压力时能够准确开启泄压，压力回落时能够自动复位密封，整体结构紧凑，零件加工工艺性良好，可直接用于小型蒸汽设备的配套阀门设计参考、教学演示或加工生产的三维依据。
